2SC4083T106N

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 500mV@ 5mA,10mA NPN 200mW 3V 500nA 20V 11V 50mA SOT 贴片安装 2mm*1.25mm*800μm
供应商型号: 2SC4083T106N
供应商: 国内现货
标准整包数: 3000

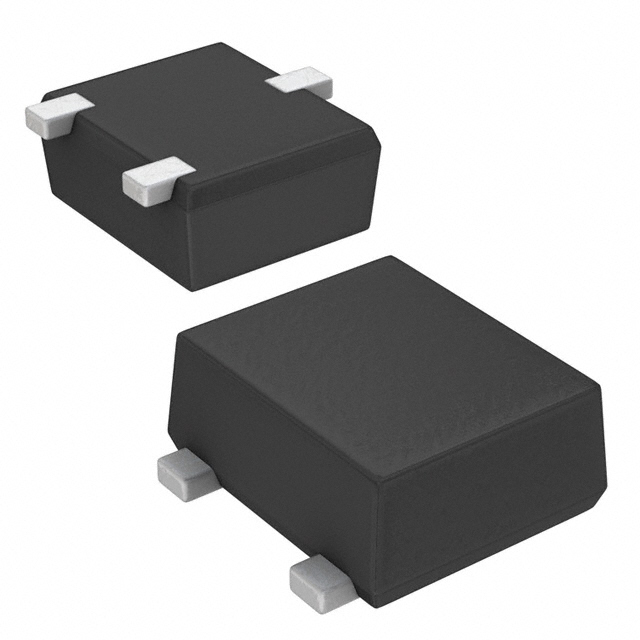

ROHM 三极管(BJT) 2SC4083T106N

2SC4083T106N概述

    # 2SC4083 High-Frequency Amplifier Transistor 技术手册

    产品简介


    2SC4083是一款高性能高频放大器晶体管,适用于超高频(UHF)和甚高频(VHF)频率转换器及本地振荡器等应用。其主要特征包括高转换频率(典型值3.2GHz)、小输入电容和高增益、低噪声系数(NF)。这款晶体管采用SOT-323和SC-70两种封装方式,适用于多种电路设计需求。

    技术参数


    - 额定电压:Collector-base电压(VCBO)为20V,Collector-emitter电压(VCEO)为11V,Emitter-base电压(VEBO)为3V。
    - 电流:Collector电流(IC)最大可达50mA。
    - 功率耗散:最大功率耗散(PD)为200mW。
    - 温度范围:存储温度范围(Tstg)为-55℃至+150℃,工作结温(Tj)为150℃。
    - 电气特性:
    - 开关电压:Collector-base击穿电压(BVCBO)为20V,Collector-emitter击穿电压(BVCEO)为11V,Emitter-base击穿电压(BVEBO)为3V。
    - 饱和电压:Collector-emitter饱和电压(VCE(sat))典型值为500mV。
    - 增益带宽积:典型值为3.2GHz。
    - 噪声系数(NF):典型值为3.5dB。

    产品特点和优势


    - 高转换频率:具有3.2GHz的高转换频率,适用于高频应用。
    - 小输入电容和高增益:小rbb'·Cc和高增益,提升整体电路性能。
    - 低噪声系数:具有低噪声系数,适用于对噪声敏感的应用场合。
    - 小型封装:采用SOT-323和SC-70封装,适合紧凑型设计。

    应用案例和使用建议


    应用案例
    2SC4083广泛应用于UHF/VHF频率转换器和本地振荡器中。例如,在无线通信系统中,可以作为信号放大器,用于提高信号质量和覆盖范围。
    使用建议
    1. 环境考虑:由于此晶体管在高温环境下可能老化,建议在设计时增加ESD保护电路。
    2. 电源管理:确保电路工作在规定的电压范围内,避免超过最大允许的电流和功耗。
    3. 热管理:需要良好的散热设计,以保证晶体管在高温下的稳定性。

    兼容性和支持


    - 兼容性:该晶体管与其他标准电路板设计兼容,可以轻松集成到现有系统中。
    - 支持:制造商提供详尽的技术文档和支持,包括安装指南、电路设计参考等。

    常见问题与解决方案


    1. 问题:晶体管在高温下容易老化。
    - 解决方案:设计时加入ESD保护电路,同时注意电路的散热设计。
    2. 问题:信号质量不佳。
    - 解决方案:检查输入电压和电流是否符合规定值,确保所有连接良好且无干扰。

    总结和推荐


    2SC4083是一款非常适合高频应用的高性能晶体管。它具有高转换频率、低噪声系数和高增益等优点,适用于UHF/VHF频率转换器和本地振荡器等领域。其小型封装使其易于集成到各种设计中。鉴于其出色的性能和可靠性,强烈推荐在相关应用中使用此产品。

2SC4083T106N参数

参数
VCBO-最大集电极基极电压 20V
晶体管类型 NPN
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 5mA,10mA
VCEO-集电极-发射极最大电压 11V
集电极电流 50mA
最大功率耗散 200mW
最大集电极发射极饱和电压 500mV@ 5mA,10mA
VEBO-最大发射极基极电压 3V
集电极截止电流 500nA
长*宽*高 2mm*1.25mm*800μm
通用封装 SOT
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

2SC4083T106N厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SC4083T106N数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SC4083T106N 2SC4083T106N数据手册

2SC4083T106N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2375
6000+ ¥ 0.2318
12000+ ¥ 0.2242
24000+ ¥ 0.2204
库存: 45000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 712.5
