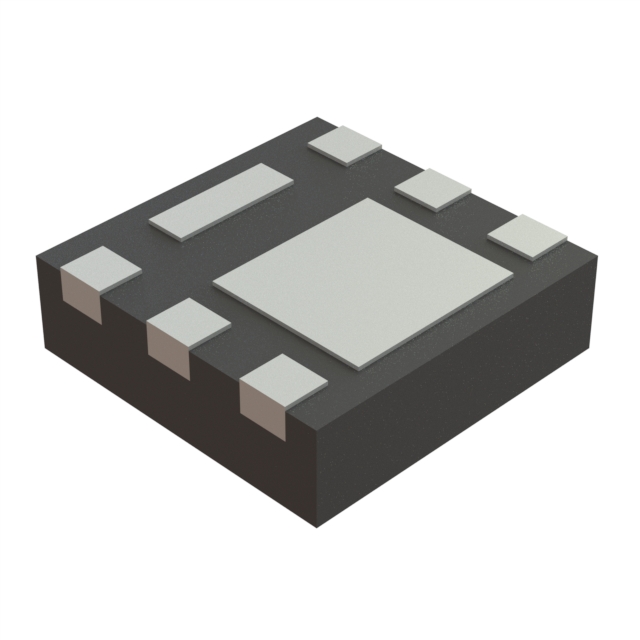

RF4E070GNTR

产品分类: 场效应管(MOSFET)
厂牌: ROHM
产品描述: 2W(Ta) 20V 2.5V@ 250µA 4.8nC@ 10 V 1个N沟道 30V 21.4mΩ@ 7A,10V 7A 220pF@15V DFN-2020-8 贴片安装
供应商型号: A-RF4E070GNTR
供应商: 云汉优选
标准整包数: 1
ROHM 场效应管(MOSFET) RF4E070GNTR

RF4E070GNTR概述

    RF4E070GN Nch 30V 7A Middle Power MOSFET 技术手册解析

    产品简介


    RF4E070GN 是一款由 ROHM 公司生产的 N 沟道中功率金属氧化物半导体场效应晶体管(MOSFET),其主要功能是用于电路的开关控制。这款 MOSFET 具有低导通电阻和高功率小封装的特点,适用于多种电力转换和控制的应用场景,例如电源管理、电机驱动、汽车电子等领域。

    技术参数


    - 额定电压:VDSS = 30V
    - 连续漏极电流:ID = ±7A
    - 最大热阻:RthJA ≤ 62.5 ℃/W
    - 导通电阻:RDS(on) ≤ 21.4mΩ(VGS=10V,ID=7A)
    - 峰值漏极电流:IDP = ±28A(脉冲时间≤10μs,占空比≤1%)
    - 最大耗散功率:PD = 2.0W
    - 最大栅源电压:VGSS = ±20V
    - 结温范围:Tj = -55℃ 至 +150℃
    - 储存温度范围:Tstg = -55℃ 至 +150℃

    产品特点和优势


    1. 低导通电阻:RDS(on) 最大值仅为 21.4mΩ,使得功率损耗最小化。
    2. 高功率小封装:采用 HUML2020L8 封装形式,体积小巧,适合于空间受限的应用场合。
    3. 环保材料:无铅镀层,符合 RoHS 和无卤标准。
    4. 100% 测试:所有产品均通过 Rg 和 UIS 测试,保证出厂质量。

    应用案例和使用建议


    1. 开关电源:由于具有较低的导通电阻和较高的功率处理能力,该 MOSFET 可以在开关电源的设计中发挥重要作用。
    2. 电机驱动:适用于各种电机的控制电路,确保高效的电流控制和低损耗。
    3. 汽车电子:具备耐高温特性,适用于发动机管理系统等汽车应用。
    使用建议:
    - 确保散热设计合理,避免因温度过高导致性能下降或损坏。
    - 在高频切换场合使用时,注意寄生电容和电感对系统性能的影响,可能需要额外的滤波和保护措施。

    兼容性和支持


    - 封装尺寸:DFN2020-8S,可直接焊接到电路板上,简化装配过程。
    - 订单信息:基本订购单位为 3000 pcs,采用带状包装,方便自动化生产线使用。
    - 厂商支持:ROHM 公司提供详细的技术文档和在线技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 静电敏感:存储和运输过程中需要注意防静电保护,接地设备、离子风机等可以有效预防静电损坏。
    2. 温度过高:长时间工作后,应注意降温措施,如增加散热片或风扇辅助散热。
    3. 焊接温度过高:在焊接过程中需控制温度,避免高温损坏内部结构。

    总结和推荐


    总体来看,RF4E070GN MOSFET 以其优良的电气特性和可靠性,在电力转换和控制领域具有显著的优势。尤其适用于需要高效、紧凑解决方案的应用场合。ROHM 提供了详尽的技术文档和良好的售后服务,因此我们强烈推荐使用此款产品。

RF4E070GNTR参数

参数
FET类型 1个N沟道
通道数量 1
配置 独立式
Ciss-不同 Vds 时的输入最大电容 220pF@15V
最大功率耗散 2W(Ta)
Id-连续漏极电流 7A
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
栅极电荷 4.8nC@ 10 V
Rds(On)-漏源导通电阻 21.4mΩ@ 7A,10V
通用封装 DFN-2020-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
