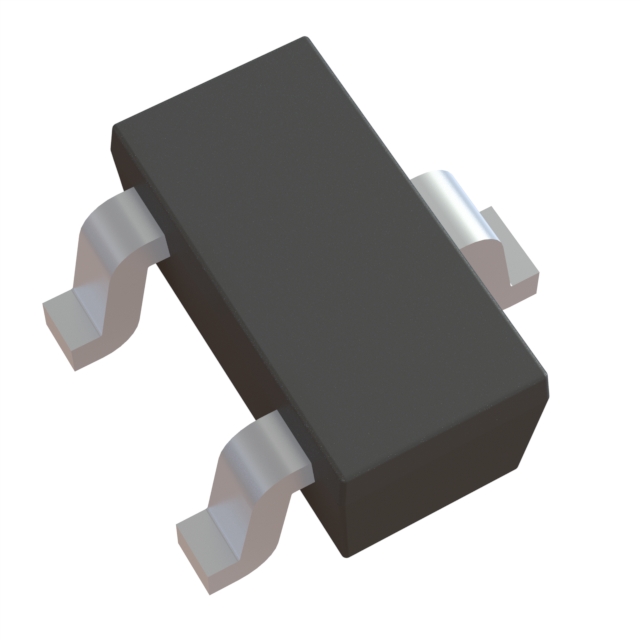

DTA143TETL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 250µA,5mA PNP - Pre-Biased 150mW 500nA 50V 100mA SOT-523 贴片安装
供应商型号: DTA143TETL
供应商: 国内现货
标准整包数: 3000
ROHM 三极管(BJT) DTA143TETL

DTA143TETL概述

    DTA143T Series PNP Digital Transistor

    1. 产品简介


    DTA143T系列是一款PNP型数字晶体管(内置偏置电阻),适用于各种电子设备的设计与制造。该系列晶体管内置了偏置电阻,能够简化电路设计,并为开发者提供了易于配置的逆变电路。此系列晶体管的主要功能和应用领域包括:
    - 主要功能:提供逆变电路所需的电子控制能力,内置偏置电阻可以减少外部连接需求。
    - 应用领域:逆变器、接口电路、驱动电路等。

    2. 技术参数


    技术规格和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 最大集电极-基极电压 | -50 | V |
    | 最大集电极-发射极电压 | -50 | V |
    | 最大发射极-基极电压 | -5 | V |
    | 最大集电极电流 | -100 | mA |
    | 功耗(不同封装) | DTA143TM: 150 mW
    DTA143TEB: 150 mW
    DTA143TE: 150 mW
    DTA143TUB: 200 mW
    DTA143TUA: 200 mW
    DTA143TKA: 200 mW | mW |
    | 结温 | 150 | ℃ |
    | 存储温度范围 | -55 至 +150 | ℃ |
    电气特性(Ta = 25°C):
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 集电极-基极击穿电压 | BVCBO | IC = -50μA | -50 | - | - | V |
    | 集电极-发射极击穿电压 | BVCEO | IC = -1mA | -50 | - | - | V |
    | 发射极-基极击穿电压 | BVEBO | IE = -50μA | -5 | - | - | V |
    | 集电极截止电流 | ICBO | VCB = -50V | - | - | -500 | nA |
    | 发射极截止电流 | IEBO | VEB = -4V | - | - | -500 | nA |
    | 集电极-发射极饱和电压 | VCE(sat) | IC = -5mA, IB = -0.25mA | - | - | -300 | mV |
    | 直流电流增益 | hFE | VCE = -5V, IC = -1mA | 100 | 250 | 600 | - |
    | 输入电阻 | R1 | - | 3.29 | 4.7 | 6.11 | kΩ |
    | 转换频率 | fT | VCE = -10V, IE = 5mA, f = 100MHz | - | 250 | - | MHz |

    3. 产品特点和优势


    特点和优势:
    1. 内置偏置电阻:简化了逆变电路的配置,无需额外连接输入电阻。
    2. 电路设计简便:仅需设置通断条件即可操作,大大降低了电路设计的复杂度。
    3. 互补NPN类型:与DTC143T系列形成互补,扩大了应用范围。
    4. 多种封装选择:如SOT-723、SOT-416、SOT-323等,适应不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    DTA143T系列广泛应用于逆变器、接口电路和驱动电路中。例如,在需要精确控制和低功耗的应用场合,这类晶体管能够发挥重要作用。
    使用建议:
    - 在安装时尽量避免直接暴露在阳光下,以防止温度升高影响性能。
    - 在进行焊接前确认偏置电阻正常,避免因内部电路损坏导致整个模块失效。

    5. 兼容性和支持


    DTA143T系列与市场上主流的电子元件兼容良好,例如与各种微控制器和传感器的集成。制造商提供了详细的技术文档和使用指南,帮助客户更好地理解和应用这些产品。此外,厂商还提供了技术支持,确保客户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:无法实现正常通断
    - 解决方案:检查接线是否有误,特别是电源和地线连接。另外,确保输入信号符合规定的要求。

    2. 问题:过热现象严重
    - 解决方案:请参考数据手册上的功率降额曲线,适当降低环境温度或改善散热措施。
    3. 问题:输入信号被屏蔽或阻塞
    - 解决方案:检查外接电阻是否超出推荐值。如果是通过外部电路改变常数,请留有足够的余量来考虑特性变化和组件的瞬态响应。

    7. 总结和推荐


    综上所述,DTA143T系列是为现代电子设备提供可靠和高效的控制解决方案的理想选择。它凭借其内置偏置电阻、简易的电路设计和广泛的适用性,在多种应用场景中表现出色。强烈推荐设计师和技术人员在设计新项目时优先考虑这款产品,以提高系统的整体性能和可靠性。
    请注意,上述文档仅供参考,具体使用时请严格遵循制造商的指导说明。

DTA143TETL参数

参数
最大集电极发射极饱和电压 300mV@ 250µA,5mA
集电极电流 100mA
集电极截止电流 500nA
晶体管类型 PNP - Pre-Biased
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 250µA,5mA
VCBO-最大集电极基极电压 -
配置 -
最大功率耗散 150mW
通用封装 SOT-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
