KDZLVTFTR130

产品分类: 齐纳(稳压)二极管
厂牌: ROHM
产品描述: 5μA 130V 1W 独立式 SOD 贴片安装 2.6mm*1.6mm*800μm
供应商型号: CSJ-ST49845923
供应商: 海外现货
标准整包数: 1

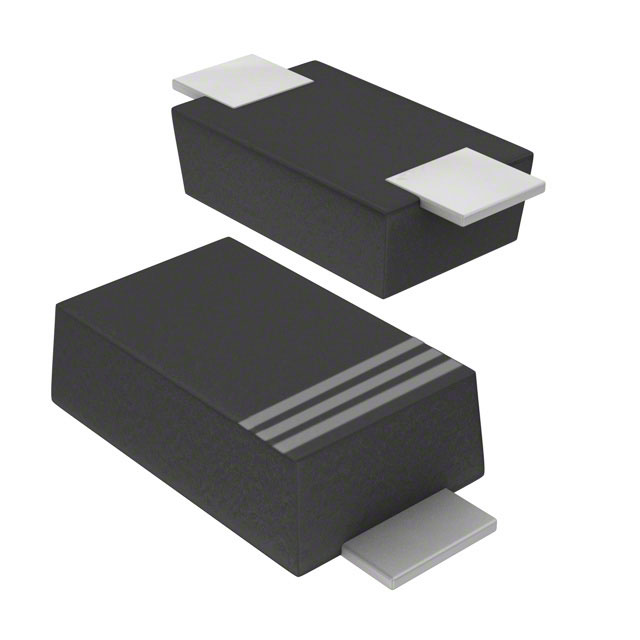

ROHM 齐纳(稳压)二极管 KDZLVTFTR130

KDZLVTFTR130概述

    # Zener Diode (AEC-Q101 Qualified) KDZLVTF130 技术手册概述

    1. 产品简介


    基本介绍
    KDZLVTF130 是一款符合 AEC-Q101 标准的齐纳二极管(稳压二极管)。这种二极管广泛应用于需要高可靠性的电路中,特别是在汽车电子、工业控制和电源管理等领域。
    主要功能
    KDZLVTF130 的主要功能是稳压,它可以在电路中维持稳定的输出电压,防止输入电压波动对负载的影响。由于采用了小功率模具封装,因此该二极管具有较高的可靠性。
    应用领域
    该产品适用于多种电子设备,包括但不限于:
    - 汽车电子系统
    - 工业控制系统
    - 通信设备
    - 电源管理模块

    2. 技术参数


    最大额定值
    | 参数 | 符号 | 极限值 | 单位 |

    | 功耗 | PD | 1000 | mW |
    | 结温 | Tj | 150 | ℃ |
    | 存储温度 | Tstg | -55 ~ 150 | ℃ |
    特性(Ta = 25°C)
    | 订单编号 | 标称稳压值 | 动态阻抗 | 反向电流 |

    | KDZLVTF130 | 122.0 - 138.0 V | ≤ 2 Ω | ≤ 220 μA |
    封装及包装
    | 参数 | 规格 |

    | 封装尺寸 | SOD-123FL SC-109B PMDU |
    | 载带尺寸 | 180 mm |
    | 载带宽度 | 8 mm |
    | 排列数 | 3000 pcs |
    | 载带代码 | TR |

    3. 产品特点和优势


    KDZLVTF130 齐纳二极管的主要特点和优势如下:
    - 高可靠性:经过严格的 AEC-Q101 认证,确保在极端环境下也能保持稳定性能。
    - 小型化设计:采用小功率模具封装,适合空间受限的应用场合。
    - 稳定的稳压性能:动态阻抗低,保证输出电压的稳定性。

    4. 应用案例和使用建议


    应用案例
    KDZLVTF130 在汽车电子、电源管理和工业控制系统中都有广泛应用。例如,在车载充电器中作为电压保护元件,确保车载设备的正常运行。
    使用建议
    - 在应用中,应确保稳压点的选择符合实际需求,以避免过压或欠压情况的发生。
    - 为提高系统的整体可靠性,建议结合其他保护措施如瞬态抑制二极管(TVS)一起使用。

    5. 兼容性和支持


    兼容性
    KDZLVTF130 可以与各种标准 SMD 贴片机和焊锡工艺兼容,适用于大批量生产和自动化装配线。
    支持和服务
    ROHM 提供详尽的技术文档和支持服务,帮助用户正确安装和使用该产品。用户可以通过 ROHM 官方网站获取更多资源和技术支持。

    6. 常见问题与解决方案


    常见问题
    1. 高温环境下产品性能如何?
    - 解决方案:需要根据具体工作条件进行降额使用,确保不超过最大结温限制。
    2. 静电敏感问题如何处理?
    - 解决方案:操作时应注意静电防护措施,使用防静电手套、防静电工作台等工具。
    3. 存储期间应注意哪些事项?
    - 解决方案:确保存储环境温度和湿度在推荐范围内,避免直接暴露于阳光下或受潮。

    7. 总结和推荐


    综合评估
    KDZLVTF130 是一款高性能、高可靠性的齐纳二极管,特别适用于需要高精度稳压和高环境适应性的应用场合。该产品在结构设计和制造工艺上表现出色,适用于汽车电子、工业控制和电源管理等多个领域。
    推荐使用
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用 KDZLVTF130 齐纳二极管。通过正确的选型和使用方法,该产品能够满足绝大多数应用场景的需求,并能提供卓越的性能和稳定性。

KDZLVTFTR130参数

参数
配置 独立式
最大功率 1W
Ir - 反向电流 5μA
最大齐纳阻抗 -
电压容差 -
最大功率耗散 1W
标称齐纳电压 130V
长*宽*高 2.6mm*1.6mm*800μm
通用封装 SOD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KDZLVTFTR130厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KDZLVTFTR130数据手册

厂牌 PDF简要描述 下载
ROHM 齐纳(稳压)二极管 ROHM KDZLVTFTR130 KDZLVTFTR130数据手册

KDZLVTFTR130封装设计

查看详情并下载
Symbol
Footprint
3D Model
