PMR100HZPJU5L0

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 5mΩ ±5% 2W ±100ppm/℃ 2512 贴片安装 6.4mm*3.2mm*470μm
供应商型号: 2634363
供应商: 海外现货
标准整包数: 10

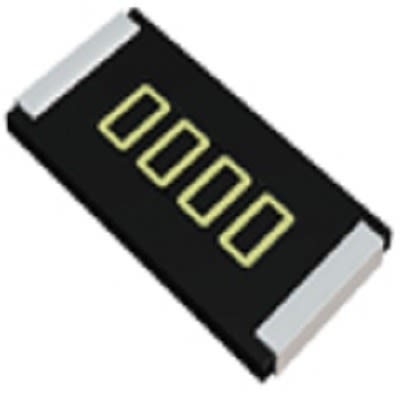

ROHM 贴片电阻 PMR100HZPJU5L0

PMR100HZPJU5L0概述

    Ultra-Low Ohmic Chip Resistors for Current Detection: PMR Series

    1. 产品简介


    PMR系列是ROHM公司推出的一款超低阻值芯片电阻,专为电流检测而设计。这种电阻适用于多种应用场景,如电源管理、电机驱动、电池充电电路等。它们具有超低阻值(1mΩ~),能显著提高电流检测精度,并具备优异的温度稳定性、热应力耐受性和高可靠性。

    2. 技术参数


    PMR系列的详细技术规格如下:
    - 型号及尺寸:
    - PMR01:1005(0402)尺寸,额定功率0.2W
    - PMR03:1608(0603)尺寸,额定功率0.25W
    - PMR10:2012(0805)尺寸,额定功率0.5W
    - PMR18:3216(1206)尺寸,额定功率1W
    - PMR25:3225(1210)尺寸,额定功率1W
    - PMR50:5025(2010)尺寸,额定功率1W
    - PMR100:6432(2512)尺寸,额定功率2W
    - 阻值范围:1mΩ到10mΩ
    - 温度系数:0~+200ppm/℃(J)
    - 阻值精度:±1%(F)、±2%(G)、±5%(J)
    - 工作温度范围:-55℃至+155℃
    - 认证:ISO9001 / ISO / TS16949,符合AEC-Q200标准(PMR01正在准备)

    3. 产品特点和优势


    - 超低阻值:超低阻值电阻可减少电压降和功耗,特别适合用于高精度电流检测。
    - 高精度检测:无修整结构确保更高的电流检测准确性。
    - 特殊温度系数:拥有特殊的低温系数,提供更稳定的性能。
    - 可靠性高:独特的芯片结构有效降低温度循环中的热应力,提高可靠性。
    - 符合行业标准:通过多项严格认证,适用于汽车电子等行业。

    4. 应用案例和使用建议


    PMR系列芯片电阻广泛应用于电源管理系统、电机驱动器、电池充电器、开关电源等领域。在具体使用时,应考虑以下几点:
    - 散热管理:由于这些电阻在大电流下会产生较多热量,需要合理布置散热路径以保证良好的热传导。
    - 电路保护:考虑加入保护电路以防止过流或短路损坏。
    - 匹配电路设计:根据实际应用需求选择合适的阻值范围,以实现最佳性能。

    5. 兼容性和支持


    PMR系列电阻支持标准的表面贴装技术(SMT),与大多数主流封装兼容。ROHM公司还提供了详细的技术文档和支持服务,帮助客户进行正确的安装和调试。如有疑问,可以直接联系ROHM销售代表获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值偏移大 | 检查焊接工艺和周围环境温度是否在允许范围内。 |
    | 短路 | 检查电路是否有短路现象,重新焊接。 |
    | 过载损坏 | 减少负载电流,避免超过最大额定功率。 |

    7. 总结和推荐


    综上所述,PMR系列超低阻值芯片电阻在电流检测领域表现出色,具备高精度、高稳定性和高可靠性。适用于各种需要精密电流检测的应用场合。建议在设计精密电流检测电路时优先考虑使用PMR系列电阻,以获得最佳效果。

PMR100HZPJU5L0参数

参数
电阻值 5mΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.2mm*470μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
