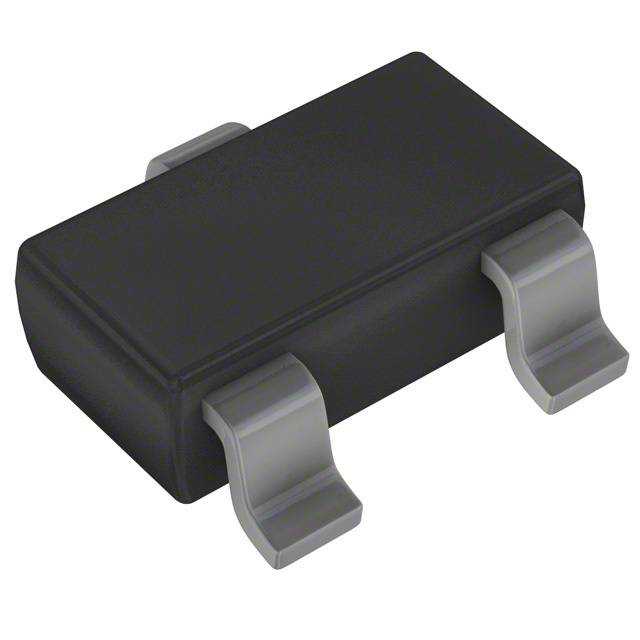

DTC143TCAT116

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 250µA,5mA NPN - Pre-Biased 200mW 5V 500nA 50V 100mA SST-3 贴片安装
供应商型号: AV-S-ROHDTC143TCAT116
供应商: Avnet
标准整包数: 3000
ROHM 三极管(BJT) DTC143TCAT116

DTC143TCAT116概述

    DTC143TCA NPN 100mA 50V Digital Transistor (Bias Resistor Built-in Transistor) 技术手册

    1. 产品简介


    DTC143TCA 是一款内置偏置电阻的NPN型数字晶体管,特别适用于需要简易电路设计的应用场合。其主要功能是通过内置于晶体管内部的偏置电阻来简化电路配置,尤其适合构建反相器、接口及驱动器电路。此款晶体管广泛应用于各类电子设备中,如音频视频设备、办公自动化设备、电信设备、家用电器、娱乐设备等。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 集电极-基极击穿电压 | BVCBO | 50 | V |
    | 集电极-发射极击穿电压 | BVCEO | 50 | V |
    | 发射极-基极击穿电压 | BVEBO | 5 | V |
    | 集电极截止电流 | ICBO | - | 500nA |
    | 发射极截止电流 | IEBO | - | 500nA |
    | 集电极-发射极饱和电压 | VCE(sat) | - | 300mV |
    | 直流电流增益 | hFE | 100-600 | - |
    | 输入电阻 | R1 | 3.29-6.11 | kΩ |
    | 转换频率 | fT | - | 250MHz|

    3. 产品特点和优势


    1. 内置偏置电阻:简化了电路设计,无需外部输入电阻。
    2. 易于操作:仅需设置开关条件即可运行,电路设计简单。
    3. 高性能参数:提供良好的电气特性和高可靠性,如高击穿电压、低饱和电压等。
    4. 市场竞争力:广泛适用于各类电子产品,具备较强的市场竞争力。

    4. 应用案例和使用建议


    应用场景:
    - 反相器电路:内置偏置电阻使得晶体管可以直接用于构建反相器电路,无需额外的外部电阻。
    - 接口电路:适用于各种接口电路的设计,简化整体电路结构。
    - 驱动电路:可以作为驱动电路的核心组件,提高电路的稳定性和可靠性。
    使用建议:
    - 在设计反相器电路时,直接连接晶体管即可实现电路功能。
    - 为确保电路性能稳定,建议采用合适的稳压电源和负载。
    - 保持晶体管的工作温度在额定范围内,避免过热导致损坏。

    5. 兼容性和支持


    兼容性:
    - 该晶体管与罗姆公司生产的互补PNP型晶体管(DTA143TCA)具有良好的兼容性,可用于构建对称逻辑电路。
    支持:
    - 罗姆公司提供详细的技术文档和应用指南,支持工程师和技术人员正确使用该产品。
    - 如有任何疑问或技术支持需求,可联系罗姆公司的销售代表获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管过热 | 降低工作电流,确保良好的散热措施 |
    | 输出信号不稳定 | 检查电路设计是否正确,重新校准电路 |
    | 晶体管损坏 | 更换新的晶体管,确保焊接质量和电路连接正确 |

    7. 总结和推荐


    总结:
    - DTC143TCA是一款集成了偏置电阻的NPN型数字晶体管,具有良好的电气特性和高可靠性。
    - 其独特的内置偏置电阻设计大大简化了电路设计,使其成为构建反相器、接口及驱动器电路的理想选择。
    推荐:
    - 由于其优秀的性能和广泛的应用范围,强烈推荐在各类电子设备中使用DTC143TCA晶体管。同时,在设计相关电路时应充分考虑其电气特性,确保最佳性能。

DTC143TCAT116参数

参数
集电极截止电流 500nA
配置 独立式
最大功率耗散 200mW
晶体管类型 NPN - Pre-Biased
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 -
集电极电流 100mA
最大集电极发射极饱和电压 300mV@ 250µA,5mA
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 250µA,5mA
VCEO-集电极-发射极最大电压 50V
通用封装 SST-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DTC143TCAT116厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DTC143TCAT116数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM DTC143TCAT116 DTC143TCAT116数据手册

DTC143TCAT116封装设计

查看详情并下载
Symbol
Footprint
3D Model
