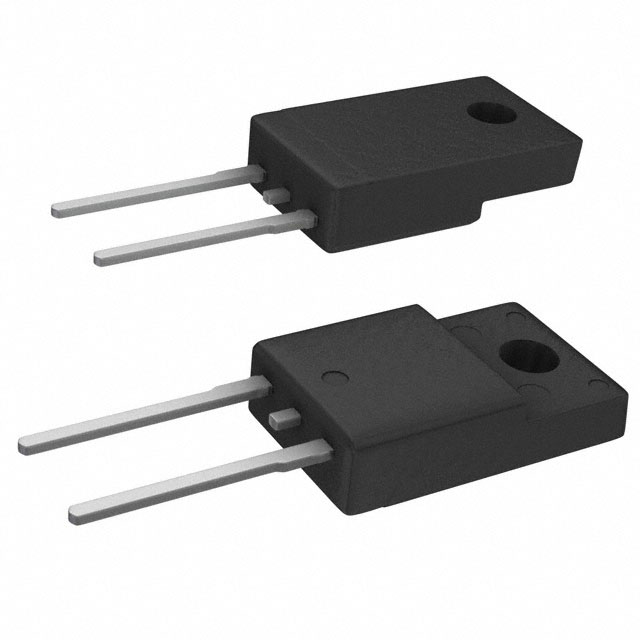

RFN20TF6SFHC9

产品分类: 整流二极管/整流桥
厂牌: ROHM
产品描述: 100A 60ns 50nA 20A 独立式 TO-220NFM 通孔安装
供应商型号: CSJ-ST49318542
供应商: 海外现货
标准整包数: 1
ROHM 整流二极管/整流桥 RFN20TF6SFHC9

RFN20TF6SFHC9概述

    Super Fast Recovery Diode (RFN20TF6SFH) 技术手册概述

    1. 产品简介


    RFN20TF6SFH 是一款超级快速恢复二极管(Fast Recovery Diode),适用于一般整流应用。这类二极管设计用于高频电路,因其低开关损耗和高过载电流容量而备受青睐。它们广泛应用于各种电力电子系统中,例如电源转换、电机驱动器和照明设备等。

    2. 技术参数


    以下为 RFN20TF6SFH 的主要技术参数:
    - 绝对最大额定值(Tc=25°C)
    - VRM:600 V
    - VR:600 V
    - Io:20 A
    - IFSM:100 A
    - Tj:150°C
    - Tstg:-55°C 到 +150°C
    - 电气特性(Tj=25°C)
    - VF:典型值 1.25 V(最大值 1.55 V)
    - IR:典型值 53.3 nA(最大值 10 μA)
    - trr:典型值 34.5 ns(最大值未指定)
    - Rth(j-c):2.5 °C/W

    3. 产品特点和优势


    RFN20TF6SFH 具备以下特点和优势:
    - 低开关损耗:快速恢复时间,适合高频应用。
    - 高电流过载能力:最高可承受 100 A 的瞬态电流冲击。
    - 耐温范围广:工作温度范围为 -55°C 至 +150°C,适用于多种恶劣环境。
    - 标准化快恢复结构:采用硅外延平面型结构,确保稳定可靠的工作性能。

    4. 应用案例和使用建议


    RFN20TF6SFH 在多种应用中都有出色表现:
    - 电源转换器:适用于高频开关电源设计,能够显著减少能量损失。
    - 逆变器:在电机驱动和太阳能逆变器中,提供高效可靠的整流性能。
    - 照明设备:LED 照明系统的整流模块中,帮助提高系统效率。
    使用建议:
    - 确保电路设计考虑了瞬态负载的影响,并适当降额以防止过热。
    - 使用适当的散热措施,避免长期过载导致的损坏。
    - 在高温环境下使用时,注意监测温度,必要时进行降温处理。

    5. 兼容性和支持


    RFN20TF6SFH 与大多数标准的 PCB 封装兼容,可以方便地集成到现有的电子系统中。制造商 ROHM 提供全面的技术支持和售后保障,包括详细的安装指南和技术咨询服务。

    6. 常见问题与解决方案


    - 问题1:如何处理高温环境下运行的热量管理?
    - 解决方案:使用散热片或风扇进行有效的散热,确保器件的温度不超过其最大允许值。

    - 问题2:在高频应用中,如何减少电压波动?
    - 解决方案:通过在二极管附近添加旁路电容来平滑电压波动,从而提高系统稳定性。

    7. 总结和推荐


    综上所述,RFN20TF6SFH 是一款高效可靠的超级快速恢复二极管,特别适用于高频整流应用。其独特的低开关损耗和高过载电流能力使其成为众多电力电子设备的理想选择。强烈推荐使用 RFN20TF6SFH 在要求高可靠性和高效率的系统中。

RFN20TF6SFHC9参数

参数
Vr-反向电压 -
反向恢复时间 60ns
正向浪涌电流 100A
配置 独立式
If - 正向电流 20A
Ir - 反向电流 50nA
通用封装 TO-220NFM
安装方式 通孔安装
零件状态 在售
包装方式 管装

RFN20TF6SFHC9厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

RFN20TF6SFHC9数据手册

厂牌 PDF简要描述 下载
ROHM 整流二极管/整流桥 ROHM RFN20TF6SFHC9 RFN20TF6SFHC9数据手册

RFN20TF6SFHC9封装设计

查看详情并下载
