首页  >  产品百科  >  DTC114TU3HZGT106

DTC114TU3HZGT106

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN数字晶体管, SOT-323封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: 3497135
供应商: 海外现货
标准整包数: 5

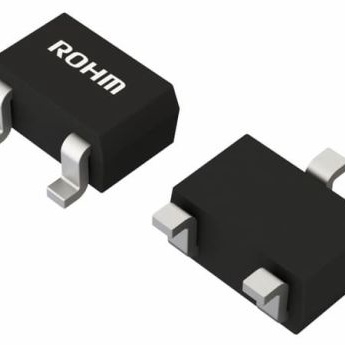

ROHM 三极管(BJT) DTC114TU3HZGT106

DTC114TU3HZGT106概述

    DTC114TU3 HZG NPN 100mA 50V Digital Transistor (Bias Resistor Built-in Transistor) 技术手册

    产品简介


    DTC114TU3 HZG 是一款由 ROHM 制造的 NPN 型数字晶体管,内置偏置电阻。这种晶体管的主要特点是其内置偏置电阻使其易于配置为逆变电路,无需外部输入电阻连接。适用于逆变器、接口和驱动器等领域。本产品已通过 AEC-Q101 认证,确保其具有高度的可靠性。

    技术参数


    - 封装类型:SOT-323
    - 最大集电极-基极电压:VCEO = 50V
    - 最大集电极电流:IC = 100mA
    - 最大耗散功率:PD = 200mW
    - 最大结温:Tj = 150℃
    - 存储温度范围:Tstg = -55°C 至 +150°C
    - 集电极-基极击穿电压:BVCBO = 50V
    - 集电极-发射极击穿电压:BVCEO = 50V
    - 发射极-基极击穿电压:BVEBO = 5V
    - 直流电流增益:hFE = 100 至 600
    - 输入电阻:R1 = 7 至 13kΩ
    - 转换频率:fT ≥ 250MHz

    产品特点和优势


    1. 内置偏置电阻:简化了电路设计,便于设置仅需考虑通断条件。
    2. 易于配置:可以快速配置为逆变电路,无需额外的外部输入电阻。
    3. 互补型PNP晶体管:DTA114TU3 HZG 可以与之配对使用,形成互补电路。

    应用案例和使用建议


    DTC114TU3 HZG 广泛应用于逆变器、接口和驱动器等电路。例如,在逆变器中,该晶体管可以用作开关元件来调节输出电压。建议在使用时确保电路设计考虑到所有可能的工作条件,如电源电压和负载变化。为了保证可靠运行,应避免长时间超负荷运行,并确保散热良好。

    兼容性和支持


    本产品与标准的 SOT-323 封装相兼容,可直接替换同类型号的其他品牌晶体管。ROHM 提供技术支持和售后服务,包括安装指导、电路板设计建议和故障排查。

    常见问题与解决方案


    1. 问题:晶体管过热。
    解决方案:检查电路是否有短路或过载情况,调整散热措施。
    2. 问题:性能不稳定。
    解决方案:确保所有连接稳固,检查外部电源和负载是否符合要求。
    3. 问题:开关频率不达标。
    解决方案:检查电路布局和元件匹配度,调整外部电路参数。

    总结和推荐


    DTC114TU3 HZG 的内置偏置电阻显著简化了电路设计,使其成为逆变器、接口和驱动器领域的理想选择。其优秀的电气特性、高可靠性以及广泛的应用范围,使其在市场上具备很强的竞争优势。对于需要高性能、高可靠性的电子产品开发,我们强烈推荐使用 DTC114TU3 HZG 晶体管。

DTC114TU3HZGT106参数

参数
最大集电极发射极饱和电压 0.3@ 1mA,10mA
集电极电流 100mA
晶体管类型 NPN - Pre-Biased
集电极截止电流 500nA
VCEO-集电极-发射极最大电压 50V
最大功率耗散 200mW
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 -
VCBO-最大集电极基极电压 -
配置 -
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DTC114TU3HZGT106厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DTC114TU3HZGT106数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM DTC114TU3HZGT106 DTC114TU3HZGT106数据手册

DTC114TU3HZGT106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4485
100+ ¥ 0.3398
1000+ ¥ 0.3045
3000+ ¥ 0.3045
9000+ ¥ 0.299
24000+ ¥ 0.2936
45000+ ¥ 0.2936
99000+ ¥ 0.2936
库存: 2803
起订量: 150 增量: 0
交货地:
最小起订量为:100
合计: ¥ 33.98
直接购买
加入购物车
