首页  >  产品百科  >  2SD1758TLR

2SD1758TLR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 800mV@ 200mA,2A NPN 10W 5V 1μA 40V 32V 2A CPT-3 贴片安装 6.5mm*5.5mm*2.3mm
供应商型号: 755-2SD1758TLR
供应商: Mouser
标准整包数: 1

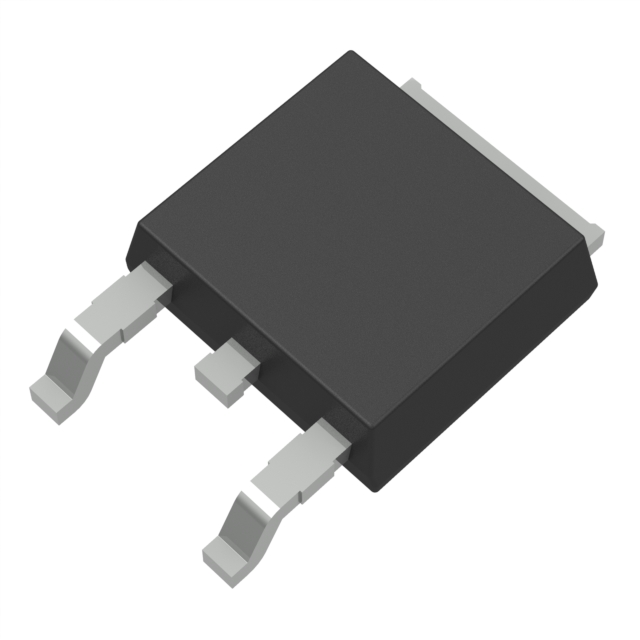

ROHM 三极管(BJT) 2SD1758TLR

2SD1758TLR概述


    产品简介


    2SD1758 和 2SD1862 是 ROHM 公司生产的中功率晶体管,适用于多种电子应用领域。这些晶体管主要用作开关或放大器,广泛应用于消费电子、工业控制、通信设备等领域。本篇技术手册将详细介绍这两款产品的技术规格、性能参数及其优势。

    技术参数


    2SD1758
    - 最大集电极-基极电压(VCBO):40V
    - 最大集电极-发射极电压(VCEO):32V
    - 最大发射极-基极电压(VEBO):5V
    - 最大集电极电流(IC):2A(DC)
    - 最大结温(Tj):150°C
    - 最大存储温度(Tstg):-55°C 到 +150°C
    - 最大耗散功率(PC):1W(单脉冲,PW=20ms,印刷电路板厚度为1.7mm,集电极铜箔面积不小于1cm²)
    2SD1862
    - 最大集电极-基极电压(VCBO):40V
    - 最大集电极-发射极电压(VCEO):32V
    - 最大发射极-基极电压(VEBO):5V
    - 最大集电极电流(IC):2.5A(脉冲)
    - 最大结温(Tj):150°C
    - 最大存储温度(Tstg):-55°C 到 +150°C
    - 最大耗散功率(PC):10W(TC=25°C)

    产品特点和优势


    1. 低饱和电压(VCE(sat)):2SD1758 的典型值为0.5V(IC/IB = 2A/0.2A),这使得它在大电流下仍能保持较低的功耗。
    2. 互补型号:2SD1758/2SD1862 可以与 2SB1182/2SB1240 配套使用,形成完整的NPN/PNP对。
    3. 高耐压能力:两款产品均具有较高的耐压能力,可以承受高达40V的电压。
    4. 宽工作温度范围:适用于极端环境下的应用,从-55°C到+150°C。

    应用案例和使用建议


    2SD1758 和 2SD1862 在各种电路设计中都有广泛应用,例如电源管理、电机驱动、传感器接口等。在实际应用中,需注意以下几点:
    - 散热管理:由于最大耗散功率较高,必须提供良好的散热措施以确保晶体管稳定工作。
    - 过载保护:在高压环境下使用时,应添加适当的过载保护电路。
    - 合理布线:印刷电路板设计时应考虑减少寄生电感和电容的影响,从而提高系统稳定性。

    兼容性和支持


    2SD1758 和 2SD1862 与同类NPN型晶体管具有良好的兼容性,方便进行替换和升级。ROHM公司提供详尽的技术支持和售后服务,可以通过官方网站或技术支持热线获取更多帮助。

    常见问题与解决方案


    1. 晶体管过热:确保电路中有良好的散热设计,避免长时间大电流工作。
    2. 驱动不稳定:检查基极驱动信号的频率和幅度是否符合要求,必要时增加门限电阻。
    3. 输出信号失真:确认负载与晶体管的额定电流匹配,适当调整工作点。

    总结和推荐


    2SD1758 和 2SD1862 中功率晶体管在技术参数上表现优异,特别适合于需要高可靠性、宽温度范围的应用场合。ROHM公司提供的完善的技术支持和良好的兼容性使其成为理想的电源管理解决方案选择。我们强烈推荐使用这款高性能晶体管,尤其是在涉及复杂电源管理和驱动需求的场合。

2SD1758TLR参数

参数
VCBO-最大集电极基极电压 40V
晶体管类型 NPN
最大集电极发射极饱和电压 800mV@ 200mA,2A
集电极截止电流 1μA
VEBO-最大发射极基极电压 5V
最大功率耗散 10W
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 800mV@ 200mA,2A
集电极电流 2A
VCEO-集电极-发射极最大电压 32V
长*宽*高 6.5mm*5.5mm*2.3mm
通用封装 CPT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SD1758TLR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SD1758TLR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SD1758TLR 2SD1758TLR数据手册

2SD1758TLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.587 ¥ 13.4102
100+ $ 1.4796 ¥ 12.5026
2500+ $ 0.3823 ¥ 3.2306
5000+ $ 0.3297 ¥ 2.786
10000+ $ 0.3171 ¥ 2.6795
库存: 970
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.41
直接购买
加入购物车
