DTA143EU3HZGT106

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM PNP数字晶体管, SOT-323封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压-50 V
供应商型号: 2643688
供应商: 海外现货
标准整包数: 25

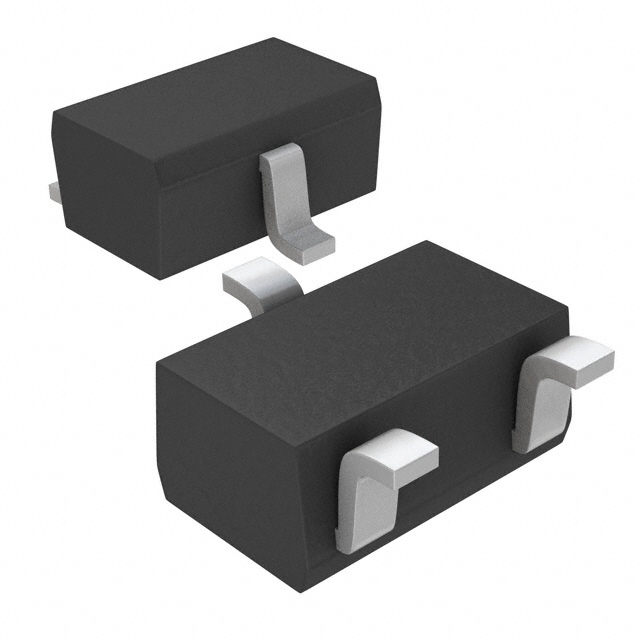

ROHM 三极管(BJT) DTA143EU3HZGT106

DTA143EU3HZGT106概述

    DTA143EU3 HZG PNP 数字晶体管技术手册

    产品简介


    DTA143EU3 HZG 是一款由罗姆公司(ROHM)生产的内置偏置电阻的PNP数字晶体管。该产品专为高可靠性要求而设计,并通过了AEC-Q101认证。这款晶体管具有多种关键功能,主要应用于逆变器、接口和驱动电路中。其内部集成了偏置电阻,简化了电路设计,并且在使用过程中仅需设定开关条件即可。

    技术参数


    - 类型:PNP 晶体管
    - 最大供电电压:VCC = -50V
    - 最大集电极电流:IC(MAX) = -100mA
    - 输入电压范围:VIN = -30V 到 10V
    - 输出电压范围:VO = -300mV 到 -100mV
    - 最大功耗:PD = 200mW
    - 转换频率:fT ≥ 250MHz(在VCE = -10V,IE = 5mA条件下)
    - 内建偏置电阻:R1 = R2 = 4.7kΩ
    - 外形尺寸:SOT-323 (UMT3)

    产品特点和优势


    1. 内置偏置电阻:R1 = R2 = 4.7kΩ,省去了外部输入电阻的需求,简化了电路设计。
    2. 简易操作:只需设置开关条件,即可进行操作,使得电路设计变得非常简单。
    3. 互补型NPN晶体管:搭配DTC143EU3 HZG型PNP晶体管可实现对称电路设计。
    4. 高可靠性:已通过AEC-Q101认证,适用于汽车和工业应用。

    应用案例和使用建议


    - 应用案例:此晶体管广泛应用于逆变器、接口和驱动电路。例如,在一个简单的逆变器电路中,使用DTA143EU3 HZG可以构建一个基本的开关电路。
    - 使用建议:建议在设计时注意电源电压和输入电压的范围限制,避免超过最大功率消耗。在高温环境下使用时,应注意散热,以防止过热损坏。

    兼容性和支持


    - 兼容性:由于DTA143EU3 HZG具有标准化的封装(SOT-323),可以方便地与其他标准器件集成。
    - 支持和服务:罗姆公司提供详尽的技术支持,包括安装指导、应用案例参考等,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:过载情况下可能损坏。
    - 解决方案:避免超过额定功率,尤其是长时间大负载运行时,应定期检查设备状态。

    2. 问题:温度过高导致性能下降。
    - 解决方案:确保工作环境温度在推荐范围内,适当采取散热措施。

    总结和推荐


    DTA143EU3 HZG 是一款功能强大且应用广泛的PNP数字晶体管,其内置偏置电阻和简单的设计使其成为众多应用场合的理想选择。罗姆公司提供了完善的支持体系,确保用户能够顺利部署和维护该产品。综合考虑其可靠性、灵活性和适用范围,强烈推荐在逆变器、接口和驱动电路中使用该产品。

DTA143EU3HZGT106参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 -
VCBO-最大集电极基极电压 -
集电极截止电流 500nA
集电极电流 100mA
最大功率耗散 200mW
最大集电极发射极饱和电压 0.3@ 500µA,10mA
VEBO-最大发射极基极电压 -
晶体管类型 PNP - Pre-Biased
VCEO-集电极-发射极最大电压 50V
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DTA143EU3HZGT106厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

DTA143EU3HZGT106数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM DTA143EU3HZGT106 DTA143EU3HZGT106数据手册

DTA143EU3HZGT106封装设计

查看详情并下载
Symbol
Footprint
3D Model
