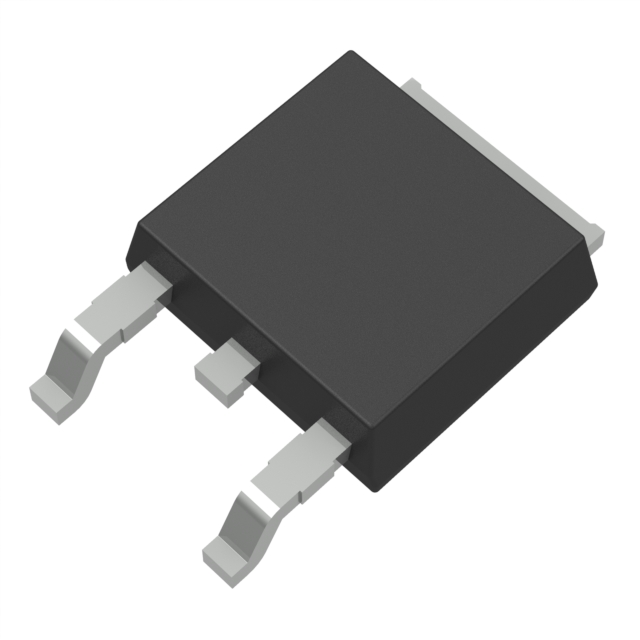

BA7810FP-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 64dB(120Hz) 8mA 正极 Fixed 1A 1 10V 12.5V 10V 25V 2V@ 1A (Typ) 200mV 200mV TO-252-3 贴片安装,黏合安装
供应商型号: CSJ-ST49952029
供应商: 海外现货
标准整包数: 1
ROHM LDO稳压器 BA7810FP-E2

BA7810FP-E2概述

    78系列稳压器技术手册

    1. 产品简介


    BA78□□和BA78M□□系列稳压器是三端稳压器,可提供多种固定输出电压,适用于不稳定的直流输入电压。这些稳压器在输出电流为0.5A或1A的情况下,可提供5V至24V之间的稳定输出电压。它们具有内置过流保护电路和热关断电路,能够有效抑制纹波,并适用于广泛的电子应用领域。

    2. 技术参数


    - 电源电压(VIN): 最大35V
    - 功率耗散:
    - TO220CP-3: 2W
    - TO252-3: 1W
    - 输出电流:
    - BA78□□系列: 1A
    - BA78M□□系列: 0.5A
    - 工作温度范围: -40℃至+85℃
    - 存储温度范围: -55℃至+150℃
    - 运行条件:
    - 输入电压范围: 根据型号不同,范围为7.5V至25V
    - 输出电压范围: 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V, 20V, 24V
    - 纹波抑制: 在120Hz时,纹波抑制能力达到62dB至78dB
    - 负载调节: 负载调节率最高可达±0.1%(负载电流变化时)
    - 输出噪声电压: 在10Hz至100kHz频率范围内,最大输出噪声电压为180μV
    - 短路输出电流: 0.17A至0.6A

    3. 产品特点和优势


    - 内置保护电路: 包括过流保护电路和热关断电路,确保长时间运行的安全性。
    - 高纹波抑制: 稳定的输出电压使得在高频率下仍然能够保持稳定的性能。
    - 封装多样: 提供TO220CP-3和TO252-3两种封装,适应不同的安装需求。
    - 兼容性强: 与竞争对手产品兼容,便于替换。
    - 多电压选择: 提供多种输出电压,以满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 电视和音频组件: 用于电源稳压,保证系统正常工作。
    - 个人电脑: 用于主板上的稳压供电。
    - 工业设备: 适用于需要高稳定性电源的设备。
    - 使用建议: 建议在输入端接入约0.33μF的电容,在输出端接入约0.1μF的电容,以减少纹波和震荡。

    5. 兼容性和支持


    - 兼容性: 可与多种其他电子元器件和设备兼容。
    - 支持和服务: ROHM公司提供了详尽的技术文档和支持服务,帮助用户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否超出允许范围,调整输入电压至合适值。
    - 问题: 输出电流不足。
    - 解决方案: 检查负载是否过大,适当降低负载或更换更大功率的稳压器。
    - 问题: 温度过高导致热关断。
    - 解决方案: 改善散热措施,如增加散热片或风扇,或调整工作模式以减少发热量。

    7. 总结和推荐


    综上所述,BA78□□和BA78M□□系列稳压器具备高性能、高可靠性以及多样的封装选择,适合广泛的应用领域。其内置的过流保护和热关断电路使其在使用过程中更为安全可靠。因此,我们强烈推荐这些产品作为电源稳压的理想选择。

BA7810FP-E2参数

参数
Iq-静态电流 8mA
线路调节 200mV
输出电流 1A
最小输入电压 12.5V
最大输出电压 10V
输出类型 Fixed
纹波抑制-PSRR 64dB(120Hz)
稳压器数量 1
极性 正极
负载调节 200mV
最大压差@电流 2V@ 1A (Typ)
最小输出电压 10V
最大输入电压 25V
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
