BD2262G-MGTR

产品分类: 其他驱动器
厂牌: ROHM
产品描述: Hi Side Single 5.5V 0.2A Automotive 5-Pin SSOP T/R
供应商型号: CSJ-ST47355310
供应商: 海外现货
标准整包数: 1

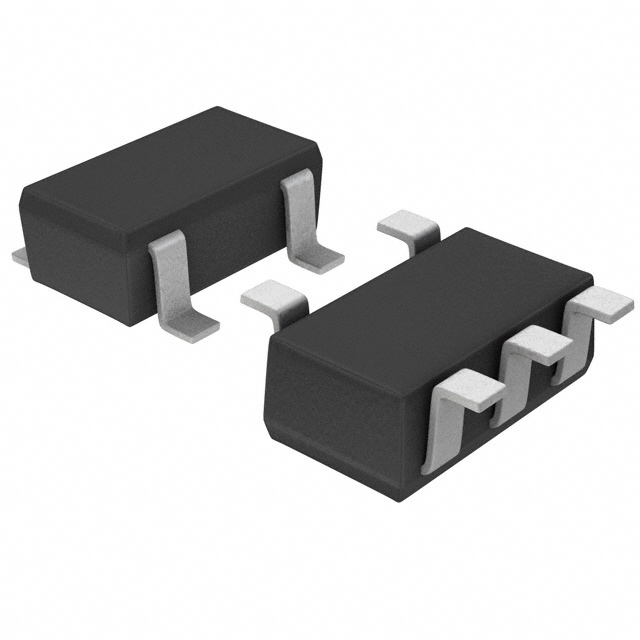

ROHM 其他驱动器 BD2262G-MGTR

BD2262G-MGTR概述


    产品简介


    BD226xG-M系列单片集成电路
    BD226xG-M系列是低导通电阻N沟道MOSFET高侧电源开关,专为通用串行总线(USB)应用设计。该系列包含过流检测、热关断、欠压锁定和软启动功能,确保系统稳定运行。该系列适用于汽车配件、工业应用等领域。

    技术参数


    - 输入电压范围: 2.7V至5.5V
    - 导通电阻(典型值): 120mΩ
    - 过流阈值:
    - BD2262G-M: 0.3A
    - BD2264G-M / BD2265G-M: 0.76A
    - BD2266G-M / BD2267G-M: 0.97A
    - 待机电流: 0.01μA(典型值)
    - 工作温度范围: -40°C至+85°C
    - 封装尺寸: SSOP5,2.90mm x 2.80mm x 1.25mm
    - 绝对最大额定值:
    - 输入电压 (VIN): -0.3V至+6.0V
    - 输出电压 (VOUT): -0.3V至+6.0V
    - 存储温度 (Tstg): -55°C至+150°C
    - 功耗 (Pd): 0.67W(安装在70mm x 70mm x 1.6mm玻璃环氧板上)

    产品特点和优势


    - AEC-Q100认证: 确保产品符合严格的汽车级标准。
    - 过流保护: 在过载情况下自动关闭,确保安全。
    - 内置低导通电阻: 降低能耗,提高效率。
    - 反向电流保护: 当电源开关关闭时,防止逆向电流流入。
    - 热关断: 在过温情况下自动切断电源,保护电路。
    - 欠压锁定: 避免电压不足导致的损坏。
    - 开漏错误标志输出: 可以检测故障状态并提供指示。
    - 软启动电路: 减少启动时的冲击电流,延长使用寿命。
    - 控制输入逻辑: 提供两种不同的控制输入逻辑,灵活适应不同需求。

    应用案例和使用建议


    应用案例
    BD226xG-M系列常用于汽车配件和工业应用,例如USB接口、电池管理和其他需要高可靠性电源开关的场合。例如,在车载USB充电器中,BD226xG-M可以有效防止过流情况,确保充电过程的安全。
    使用建议
    - 正确选择型号: 根据具体应用场景选择合适的型号(如BD2262G-M、BD2264G-M等),以满足所需的过流阈值。
    - 合理布线: 确保PCB布局合理,减少寄生电感和电容的影响。
    - 外部电路保护: 添加适当的保护措施,如保险丝,以防极端情况下的损坏。
    - 热管理: 考虑到散热问题,建议使用合适的散热片或散热器。

    兼容性和支持


    - 兼容性: BD226xG-M系列支持多种控制输入逻辑,可与其他标准电路兼容。
    - 支持: ROHM提供详尽的技术文档和支持服务,包括软件工具和客户技术支持。

    常见问题与解决方案


    - 问题1: 过流保护误触发。
    - 解决方案: 检查负载是否超过设定的过流阈值,调整控制输入逻辑以避免误触发。

    - 问题2: 启动时出现不稳定现象。
    - 解决方案: 确认电路布局合理,检查外部电容是否足够大,必要时增加电容容量。

    - 问题3: 温度过高。
    - 解决方案: 改善散热条件,加装散热片或散热器,并确保工作环境温度在允许范围内。

    总结和推荐


    综合评估:
    BD226xG-M系列具备优秀的性能参数和多重保护功能,特别适合需要高可靠性的USB应用。其内置的低导通电阻、软启动电路和过流保护等功能显著提高了系统的稳定性和安全性。同时,其紧凑的封装和广泛的工作温度范围使其在各种环境中都能保持出色的性能。
    推荐:
    鉴于其优异的性能和全面的功能,BD226xG-M系列非常值得推荐给需要高性能电源开关的应用。无论是汽车配件还是工业应用,它都是理想的选择。

BD2262G-MGTR参数

参数
拓扑 -
驱动数量 -
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BD2262G-MGTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD2262G-MGTR数据手册

厂牌 PDF简要描述 下载
ROHM 其他驱动器 ROHM BD2262G-MGTR BD2262G-MGTR数据手册

BD2262G-MGTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9177 ¥ 7.7729
库存: 1800
起订量: 55 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.77
