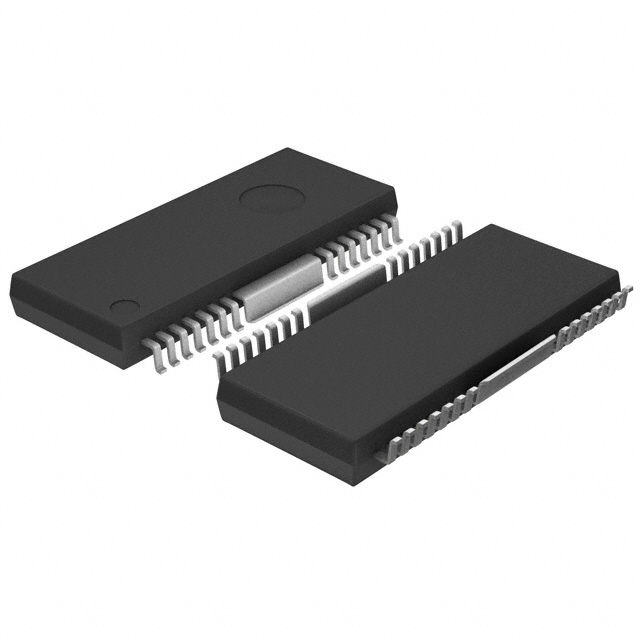

BA5983FM-E2

产品分类: 其他驱动器
厂牌: ROHM
产品描述: 半桥(8) SOP 贴片安装,黏合安装
供应商型号: BA5983FM-E2-ND
供应商: Digi-Key
标准整包数: 1
ROHM 其他驱动器 BA5983FM-E2

BA5983FM-E2概述

    BA5983FM BTL Driver for CD-ROM

    1. 产品简介


    BA5983FM 是一款专为 CD-ROM 设计的四通道平衡输入(BTL)驱动器。该产品主要用于增强音频信号的功率输出,以实现高质量的音频再现。其核心应用领域包括音频处理系统、音视频设备、办公自动化设备及通信设备。

    2. 技术参数


    - 绝对最大额定值
    - 电源电压:PREVcc, POWVcc ≤ 13.5 V
    - 功耗:Pd ≤ 2.2 W
    - 输出电流:IOMAX ≤ 1 A
    - 工作温度范围:-35°C 至 85°C
    - 存储温度范围:-55°C 至 150°C
    - 工作电源电压范围
    - PREVcc:4.5 V 至 13.2 V
    - POWVcc:4.5 V 至 PREVcc
    - 电气特性
    - 静态消耗电流(无负载)
    - CH1, 2, 3 待机模式:6.2 mA (典型值) 至 13 mA
    - CH4 待机模式:16 mA (典型值) 至 26 mA
    - 输出偏移电压:-70 mV 至 70 mV
    - 最大输出幅度
    - CH1, 2:4.0 V (典型值)
    - CH3, 4:9.0 V (典型值)
    - 增益
    - CH1, 2:12 dB (典型值)
    - CH3, 4:18 dB (典型值)
    - 斜率:2 V/µs

    3. 产品特点和优势


    BA5983FM 的独特之处在于其独立的电源供电设计,允许每个通道(CH1-CH4)独立控制电源,从而实现高效的驱动。其内置热关断电路确保了长期稳定运行。此外,该芯片还具备 GND 感应功能和轨到轨输出能力,使得其非常适合用于低电压 DSP 应用。其广泛的动态范围使其能够在多种应用环境中提供卓越的性能。

    4. 应用案例和使用建议


    BA5983FM 主要应用于音频放大器和音视频设备。例如,在 CD-ROM 音频系统中,通过将 BA5983FM 与适当的外围电路(如滤波器和电容器)结合,可以显著提高音频输出质量和系统稳定性。具体建议包括:
    - 确保所有电源供应电压在规定的范围内。
    - 在应用中注意热管理,以防止过热导致热关断。
    - 在电源线路上增加合适的去耦电容,以减小纹波和电磁干扰。

    5. 兼容性和支持


    BA5983FM 可与其他标准的电子元件和设备无缝配合使用。制造商 ROHM 提供全面的技术支持和文档资料,包括应用电路图、技术手册和其他资源。如有疑问或需要帮助,可以通过 ROHM 官方网站联系技术支持团队。

    6. 常见问题与解决方案


    - 问题:电源电压低于阈值时如何处理?
    - 解决方案:确保电源电压始终高于 4.0 V(典型值)。如果电压降到 3.8 V 或更低,内部电路会自动关闭。
    - 问题:如何激活待机模式?
    - 解决方案:将待机终端设置为开路或 0.5 V 或更低,可以使相应通道进入待机模式。在正常操作条件下,应将其拉高至 2 V 或以上。
    - 问题:出现热关断如何处理?
    - 解决方案:检查电路中的热管理措施是否到位。如果热关断被触发,应等待设备冷却后重新启动。

    7. 总结和推荐


    BA5983FM 是一款高性能、可靠且多功能的 BTL 驱动器,适用于各种音频应用。其独特的独立电源管理和高效的待机模式控制使其在市场上具有很强的竞争力。推荐在需要高质量音频处理的场合使用此产品。

BA5983FM-E2参数

参数
拓扑 半桥(8)
驱动数量 -
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

BA5983FM-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA5983FM-E2数据手册

厂牌 PDF简要描述 下载
ROHM 其他驱动器 ROHM BA5983FM-E2 BA5983FM-E2数据手册

BA5983FM-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
