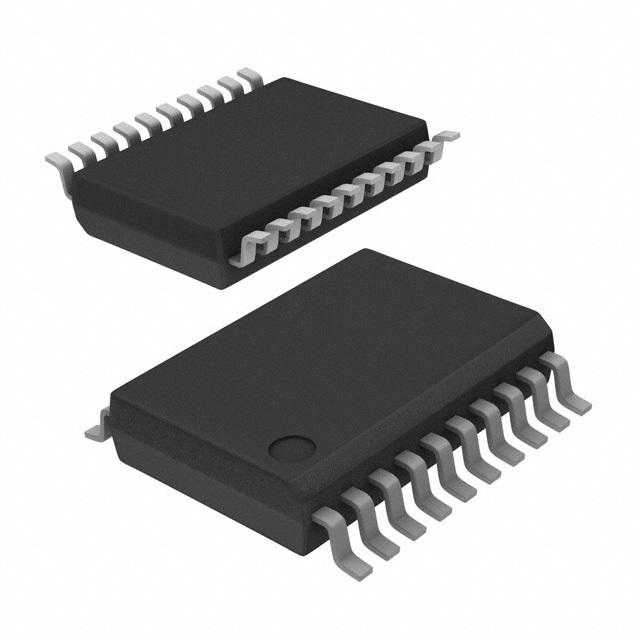

BD9883FV-E2

产品分类: 电源管理芯片(PMIC)
厂牌: ROHM
产品描述: 9mA 6V 6 V to 22 V 反相器控制器 SOP 贴片安装
供应商型号:
供应商:
标准整包数: 0
ROHM 电源管理芯片(PMIC) BD9883FV-E2

BD9883FV-E2概述


    产品简介


    BD9883AF 和 BD9883FV DC-AC逆变器控制IC
    BD9883AF 和 BD9883FV 是由罗姆半导体公司设计制造的高性能DC-AC逆变器控制集成电路。这些IC专门用于36V高电压环境下的应用,适用于控制半桥电路,用于调节灯泡的电流和电压反馈控制。此外,它们还具备软启动控制功能,可轻松实现时序控制,具备短路保护和欠压锁定等功能。本产品适合广泛的应用领域,如照明系统、电源转换装置等。

    技术参数


    绝对最大额定值(Ta = 25℃)
    - 供电电压 (VCC): 30 V
    - BST (升压电源):40 V
    - BST-ST电压差:15 V
    - 工作温度范围 (Topr):-40~+85 ℃
    - 存储温度范围 (Tstg):-55~+150 ℃
    - 功耗 (Pd):550 mW (BD9883AF),650 mW (BD9883FV)
    - 最大结温 (Tjmax):+150 ℃
    推荐操作条件
    - 供电电压 (VCC):6.0~22.0 V
    - CT振荡频率 (fCT):20~150 kHz
    - BST电压 (BST):4.0~34.0 V
    - BST-ST电压差 (BST-SW):4.0~12.0 V
    - BCT振荡频率 (fBCT):0.10~0.50 kHz
    电气特性(Ta=25℃,VCC=12V)
    - 操作电流 (Icc1):9.0 ~ 17.0 mA (fCT=100kHz)
    - 待机电流 (Icc2):5.0 ~ 10.0 μA
    - 稳态电压 (VstH):1.7 VCC~VCC
    - 关断电压 (VstL):-0.3 V~0.7 V
    - UVLO开启电压 (VuvloH):5.15 ~ 5.65 V
    - UVLO关断电压 (VuvloL):4.90 ~ 5.40 V
    - 内部稳压输出电压 (VREG):5.30 ~ 5.70 V (Vcc>6.0V)

    产品特点和优势


    主要特点
    - 高电压处理能力:能够处理高达36V的工作电压,适用于各种高电压应用。
    - 多功能控制:支持PWM模式和BURST模式的控制,实现精确的电流和电压反馈。
    - 高可靠性:具备短路保护和欠压锁定功能,保证系统的稳定运行。
    - 简单时序控制:通过软启动控制轻松实现时序控制,减少启动冲击。
    - 多工作模式:支持正常工作模式和待机模式的切换。
    市场竞争力
    BD9883AF 和 BD9883FV 具有较高的市场竞争力,因为它们的高性能和多功能性使其在众多同类产品中脱颖而出。这些IC不仅能够提供稳定的电流和电压控制,还能有效应对常见的电源管理问题,从而提高整个系统的可靠性和效率。

    应用案例和使用建议


    应用场景
    这些IC广泛应用于照明系统、电源转换装置、医疗设备、航空航天等领域。具体应用示例如下:
    - LED照明系统:用于控制LED灯泡的电流和电压,确保光亮度的稳定输出。
    - 电源转换模块:用于将直流电转换为交流电,适用于需要高精度电压控制的场合。
    使用建议
    - 外部电路设计:设计时需要考虑适当的裕度,以适应外部设备和IC之间的变化。
    - 稳定性检查:确保所有关键参数在推荐的操作范围内,避免电压和温度波动影响性能。
    - 防护措施:添加必要的防护措施,如过压保护、短路保护,以增强系统的安全性和可靠性。

    兼容性和支持


    兼容性
    BD9883AF 和 BD9883FV 可以与其他合适的电子元件一起使用,如NMOS FET驱动器、外部电容器和电阻器等。确保所有外接元件与IC匹配,以充分发挥其功能。
    支持
    罗姆半导体公司提供了详尽的技术支持和售后服务,确保客户能够顺利使用和维护这些产品。如有任何疑问或技术支持需求,可通过其官方网站联系客户支持系统。

    常见问题与解决方案


    问题与解决方案
    - 问题:设备在高温环境下工作时性能不稳定。
    - 解决方案:确保设备安装在散热良好的环境中,并注意监控芯片温度,避免超过150℃的最大结温限制。
    - 问题:启动时无法正确执行软启动控制。
    - 解决方案:检查启动时的软启动电容值是否在规定范围内(小于2.2V),并重新调整。
    - 问题:设备在电磁干扰较强的环境中运行异常。
    - 解决方案:采取物理隔离措施,如增加屏蔽材料,或在电路设计中加入EMI滤波器。

    总结和推荐


    综合评估
    BD9883AF 和 BD9883FV 是高性能的DC-AC逆变器控制IC,具备多种强大的功能和出色的稳定性。这些特性使它们成为高电压应用的理想选择。强烈推荐在各种高要求的电源管理和控制应用中使用。
    推荐使用
    基于以上全面的技术参数、功能特点及市场竞争力分析,我们强烈推荐在需要高电压、高精度控制的应用中使用BD9883AF 和 BD9883FV。这些IC不仅能够提供稳定的电流和电压控制,还具备优秀的热管理和保护功能,可以显著提升整个系统的可靠性和安全性。

BD9883FV-E2参数

参数
应用场景 反相器控制器
最大工作供电电压 6 V to 22 V
最小工作供电电压 6V
工作电源电流 9mA
最大输出电压 -
最小输出电压 -
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售

BD9883FV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD9883FV-E2数据手册

厂牌 PDF简要描述 下载
ROHM 电源管理芯片(PMIC) ROHM BD9883FV-E2 BD9883FV-E2数据手册
