BA78M08FP-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 69dB(120Hz) 6mA 正极 Fixed 500mA 1 8V 10.5V 8V 23V 2V@ 500mA (Typ) 160mV 100mV TO-252-3 贴片安装
供应商型号: CSJ-ST34995737
供应商: 海外现货
标准整包数: 1

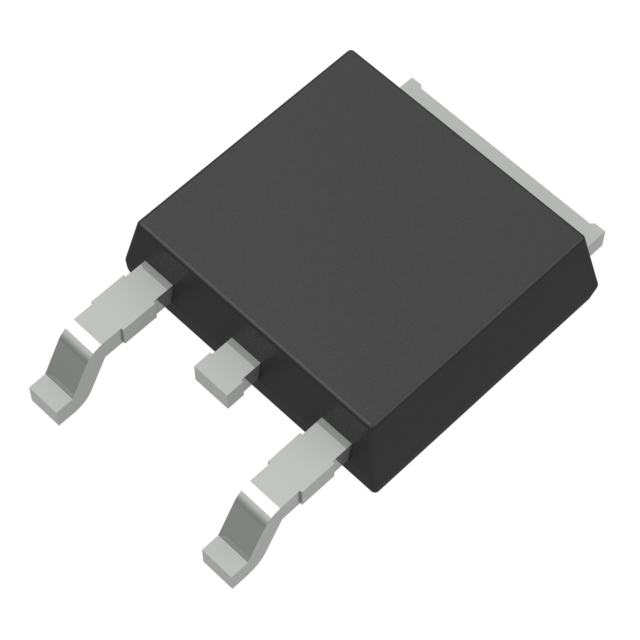

ROHM LDO稳压器 BA78M08FP-E2

BA78M08FP-E2概述


    产品简介


    BA78□□系列和BA78M□□系列是三端稳压器,可提供多种固定输出电压选项。这些稳压器能将不稳定的直流输入电压稳定成固定的输出电压,适用于电视、音频设备等多种应用场合。主要输出电压包括5V、6V、7V、8V、9V、10V、12V、15V、18V、20V、24V,电流能力分别为1A和0.5A。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围(Ta=25℃) | Vin | 7.5 | - | 25 | V |
    | 输出电流(Ta=25℃) | Io | - | 1 | A |
    | 绝对最大额定值(Ta=25℃)
    | 电源电压 | Vin | 35 | - | V |
    | 功耗 | Pd1 | 2 | - | W |
    | 工作温度范围 | Topr | -40 | - | +85 | ℃ |
    | 存储温度范围 | Tstg | -55 | - | +150 | ℃ |
    | 节点温度范围 | Tj | -40 | - | +150 | ℃ |

    产品特点和优势


    1. 内置过流保护电路和热关断电路
    2. 高纹波抑制率
    3. 可用TO220CP-3和TO252-3封装,适用于广泛的应用场合
    4. 与竞争对手产品兼容,易于替换
    5. 输出电压范围广,涵盖5V到24V

    应用案例和使用建议


    BA78系列稳压器广泛应用于电视、音频设备等固定电压电源系统中。在设计应用时,需要根据具体应用场景选择合适的输入电压和输出电流,同时要注意散热设计以保证设备的稳定运行。例如,在高功率应用场景下,可以选择带有较大散热片的封装,如TO220CP-3,以确保良好的散热效果。

    兼容性和支持


    BA78系列稳压器与市场上同类产品具有良好的兼容性,易于替换。制造商ROHM提供了详尽的技术支持和维护服务,确保用户能够正确使用和维护这些稳压器。

    常见问题与解决方案


    1. 问题:设备启动时不稳定
    - 解决方法: 检查输入电压是否在允许范围内,同时确保在输入和输出端分别添加适当容量的电容器(0.33uF和0.1uF)。
    2. 问题:输出电压波动较大
    - 解决方法: 检查负载变化是否过大,必要时增加滤波电容。
    3. 问题:设备过热
    - 解决方法: 确保正确的散热设计,使用合适的封装并注意不要超过最大允许功耗。

    总结和推荐


    综上所述,BA78系列稳压器具备较高的可靠性、广泛的应用范围以及丰富的型号选择,适用于多种固定电压电源系统。其内置的过流保护和热关断电路能够有效防止损坏,因此推荐在各类固定电压电源系统中使用。无论是家庭娱乐设备还是工业控制系统,BA78系列都能提供可靠的电压调节功能,满足不同用户的需求。

BA78M08FP-E2参数

参数
最大输入电压 23V
Iq-静态电流 6mA
最大压差@电流 2V@ 500mA (Typ)
输出类型 Fixed
最小输出电压 8V
线路调节 100mV
输出电流 500mA
极性 正极
负载调节 160mV
纹波抑制-PSRR 69dB(120Hz)
稳压器数量 1
最大输出电压 8V
最小输入电压 10.5V
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BA78M08FP-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA78M08FP-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA78M08FP-E2 BA78M08FP-E2数据手册

BA78M08FP-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
