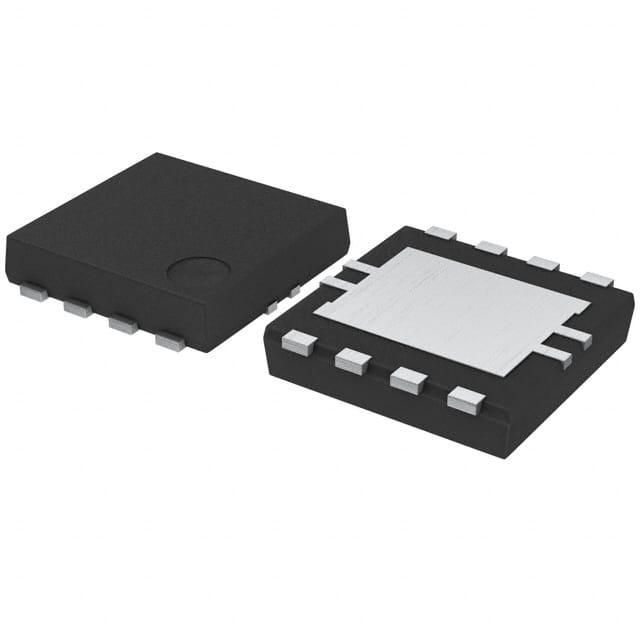

BD8313HFN-TR

产品分类: DC-DC稳压器
厂牌: ROHM
产品描述: Buck Yes 900KHz~1.1MHz Adjustable 1 12V 1.2V 14V 3.5V HSON-8 贴片安装,黏合安装 2.9mm(长度)*2.8mm(宽度)
供应商型号: CSJ-ST37346072
供应商: 海外现货
标准整包数: 1
ROHM DC-DC稳压器 BD8313HFN-TR

BD8313HFN-TR概述

    电子元器件产品技术手册

    产品简介


    BD8313HFN 是一种硅单片集成电路,适用于电源管理中的降压转换器。该芯片主要用于便携式设备和一般消费电子产品中的电源供应,如数码相机(DSC)和数字视频相机(DVC)。它可以通过4节干电池或者锂离子电池供电,也可以通过5V或12V的固定电源线供电。

    技术参数


    - 输入电压范围:+3.5V至+14V
    - 输出电压范围:+1.2V至+12V
    - 最大输出电流:1.0A
    - 开关频率:1.0MHz(典型值)
    - P通道FET导通电阻:450mΩ(典型值)
    - N通道FET导通电阻:300mΩ(典型值)
    - 待机电流:0μA(典型值)
    - 工作温度范围:-25°C 至 +85°C

    产品特点和优势


    BD8313HFN 的关键特性包括:
    - 内置P通道/N通道同步整流SW:可承受1.2A/15V的电流。
    - 内置相位补偿装置:在误差放大器输入和输出之间。
    - 软启动功能:可以防止启动时的浪涌电流。
    - 短路保护功能:带有计时器。
    - 高开关频率:1.0MHz,这使得外部电感和电容尺寸更小,同时集成的补偿组件减少了电路复杂度。

    应用案例和使用建议


    根据手册中的典型应用电路,该芯片广泛应用于以下场合:
    - 便携式设备:如DSC/DVC,由4节干电池或锂离子电池供电。
    - 一般消费电子产品:使用5V或12V电源线。
    使用建议:
    - 确保所有连接遵循推荐的电路板布局设计,特别是对于大电流路径(如VBAT、LX和PGND)。
    - 在设计时考虑温度对性能的影响,尤其是在高低温环境下。

    兼容性和支持


    BD8313HFN 需要与其他元器件配合使用,具体可以参考数据手册中的建议。制造商提供了详细的技术支持和维护服务,确保用户能够正确使用该芯片并获得最佳效果。

    常见问题与解决方案


    根据技术手册中的信息,常见的问题及其解决方案如下:
    - Q: 芯片如何控制启动过程?
    - A: BD8313HFN 内置了软启动功能,通过逐渐增加输出电压来避免启动时的浪涌电流。启动时间由内部振荡器同步。
    - Q: 如何处理过高的输入电压?
    - A: 当输入电压超过安全范围时, UVLO电路会监测到并关闭所有输出FET和DC/DC转换器输出。

    总结和推荐


    综上所述,BD8313HFN 是一款高效且功能强大的同步降压转换器,适用于多种便携式和消费类电子产品。其独特的特点包括高开关频率、内置相位补偿和软启动功能。该芯片的应用范围广泛,尤其适合于需要紧凑设计和高效能的电源管理系统。
    推荐使用 BD8313HFN 的情况包括需要高集成度、小体积和高性能电源解决方案的设计。同时,制造商提供的详尽技术文档和强大的技术支持也使该产品成为可靠的选择。

BD8313HFN-TR参数

参数
拓扑 Buck
最小输入电压 3.5V
最大输入电压 14V
输出数量 1
同步整流器 Yes
输出类型 Adjustable
功能 Step-Down
最大输出电压 12V
开关频率 900KHz~1.1MHz
最小输出电压 1.2V
长*宽*高 2.9mm(长度)*2.8mm(宽度)
通用封装 HSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD8313HFN-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD8313HFN-TR数据手册

厂牌 PDF简要描述 下载
ROHM DC-DC稳压器 ROHM BD8313HFN-TR BD8313HFN-TR数据手册

BD8313HFN-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
