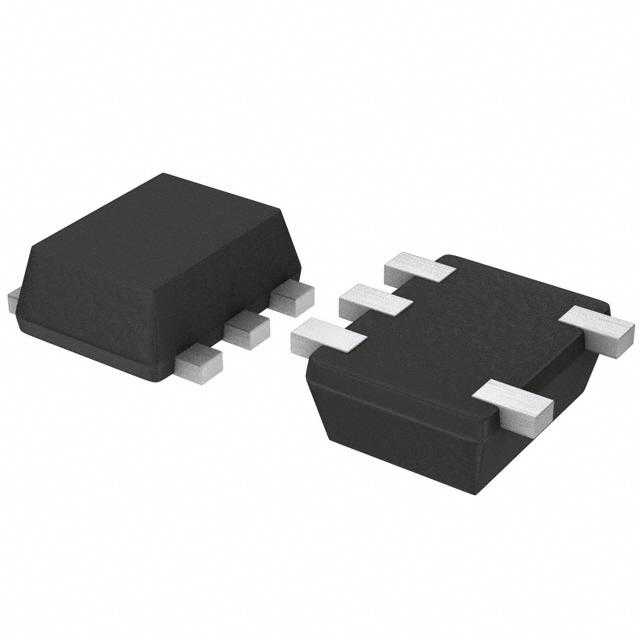

BU4321FVE-TR

产品分类: 电源管理芯片(PMIC)
厂牌: ROHM
产品描述: 550nA 300mV 7V VSOF-5 贴片安装,黏合安装 1.6mm(长度)*1.2mm(宽度)
供应商型号: CSJ-ST47842785
供应商: 海外现货
标准整包数: 1
ROHM 电源管理芯片(PMIC) BU4321FVE-TR

BU4321FVE-TR概述


    产品简介


    BU42xx 和 BU43xx 系列电压检测集成电路(Voltage Detector IC)
    BU42xx 和 BU43xx 系列是具有可调输出延时的CMOS电压检测集成电路。这些芯片具有高精度、低功耗的特点,并内置延时电路。产品线涵盖了两种输出类型(Nch开漏输出和CMOS输出),检测电压范围从0.9V到4.8V,以0.1V为步长。这些系列可以应用于需要复位功能的微控制器或逻辑电路中。

    技术参数


    - 检测电压:0.9V至4.8V,以0.1V为步长
    - 高精度检测电压:±1.0%
    - 超低电流消耗:0.55µA(典型值)
    - 工作温度范围:-40°C至+125°C
    - 封装尺寸:
    - SSOP5:2.90mm x 2.80mm x 1.25mm
    - SOP4:2.00mm x 2.10mm x 0.95mm
    - VSOF5:1.60mm x 1.60mm x 0.60mm

    产品特点和优势


    - 延时时间可由外部电容控制:通过外部电容可以灵活调整延时时间。
    - 两种输出类型:支持Nch开漏输出和CMOS输出,提供更多的选择性和灵活性。
    - 超低功耗:非常适用于电池供电的应用。
    - 宽温度范围:能够在极端环境中稳定工作。
    - 小巧封装:适合空间受限的设计需求。

    应用案例和使用建议


    应用场景:
    - 微控制器或逻辑电路的复位:当电源电压低于或高于预设值时,可以自动复位微控制器。
    使用建议:
    - 当检测电源电压变化时,确保所选电容值和电阻值匹配,以达到预期的延时效果。
    - 在连接噪声过滤电容(CL)时,要考虑到输出电压的上升和下降时间波形。
    - 对于多电源系统,可以通过多个检测芯片进行并联,以实现更复杂的功能。

    兼容性和支持


    兼容性:
    - BU42xx 系列的开漏输出类型与常见的微控制器接口兼容。
    - BU43xx 系列的CMOS输出类型同样与大多数微控制器接口兼容。
    厂商支持:
    - 厂商提供详细的参考手册和技术支持服务,以帮助用户更好地使用该产品。

    常见问题与解决方案


    - 问题1:检测电压不准
    - 解决办法:检查是否按照手册要求正确连接外部电容和电阻,或者更换符合规范的外部电容。

    - 问题2:延时时间不一致
    - 解决办法:确认所使用的外部电容和电阻值是否符合规定的规格,或尝试更换不同规格的电容。

    - 问题3:电流消耗过高
    - 解决办法:检查系统中是否存在短路或过度负载的情况,如果发现短路,则修复问题;如果存在过度负载,则重新设计电路以减少负载。

    总结和推荐


    综上所述,BU42xx 和 BU43xx 系列电压检测集成电路提供了多种优点,如高精度、低功耗、灵活的输出类型和宽工作温度范围。这些产品非常适合用于需要高可靠性和稳定性的微控制器或逻辑电路复位场景。强烈推荐在需要高精度电压检测和延迟功能的应用中使用这些产品。

BU4321FVE-TR参数

参数
最小工作供电电压 300mV
工作电源电流 550nA
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 7V
长*宽*高 1.6mm(长度)*1.2mm(宽度)
通用封装 VSOF-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BU4321FVE-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU4321FVE-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源管理芯片(PMIC) ROHM BU4321FVE-TR BU4321FVE-TR数据手册

BU4321FVE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
