BD4848G-TR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 低有效 Open Drain 1 300mV 10V 否 否 SSOP-5 贴片安装,黏合安装 2.9mm*1.6mm*1.1mm
供应商型号: CSJ-ST44401696
供应商: 海外现货
标准整包数: 1

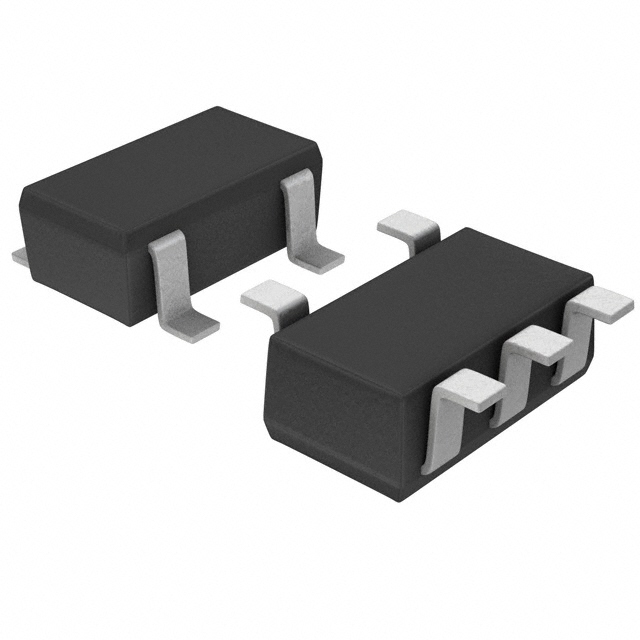

ROHM 电源监控芯片 BD4848G-TR

BD4848G-TR概述

    电压检测IC系列技术手册

    1. 产品简介


    电压检测IC是由ROHM公司生产的高性能且低功耗的集成电路系列,分为BD48xxx系列和BD49xxx系列。这些产品采用标准CMOS工艺制造,适用于各种微控制器或逻辑电路的复位需求。本系列产品提供了广泛的检测电压范围(2.3V到6.0V),步进为0.1V,从而满足不同应用的需求。

    2. 技术参数


    - 检测电压:2.3V至6.0V,步进为0.1V。
    - 高精度检测:检测电压精度±1.0%。
    - 超低功耗:典型值0.9µA。
    - 工作温度范围:-40°C至+105°C。
    - 输出类型:N沟道开漏输出(BD48xxx系列)和CMOS输出(BD49xxx系列)。
    - 封装形式:
    - SSOP5:2.90mm x 2.80mm x 1.25mm
    - SSOP3:2.92mm x 2.80mm x 1.25mm
    - VSOF5:1.60mm x 1.60mm x 0.60mm

    3. 产品特点和优势


    - 高精度检测:确保复位信号准确无误,提高系统的稳定性。
    - 超低功耗:极低的工作电流,延长电池寿命,减少功耗。
    - 宽工作温度范围:可在极端环境下稳定工作。
    - 小型封装:采用SSOP5和SSOP3封装,非常适合空间受限的应用。
    - 多样化的输出类型:根据具体需求选择合适的输出类型,灵活应用于不同场合。

    4. 应用案例和使用建议


    - 微控制器或逻辑电路的复位:BD48xxx系列用于微控制器的复位检测,而BD49xxx系列则适用于逻辑电路。通过外接负载电阻RL和噪声滤波电容CL,可以更好地控制复位信号的输出。
    - 典型应用电路:在微控制器或逻辑电路中,当VDD电压达到设定阈值时,VOUT端口的电压会发生翻转。为了稳定输出,建议使用一个外部上拉电阻。

    5. 兼容性和支持


    - 兼容性:BD48xxx系列和BD49xxx系列支持多种封装形式,易于与其他电子元件或设备集成。
    - 支持:制造商提供详细的使用手册和技术支持,帮助用户快速理解和使用产品。

    6. 常见问题与解决方案


    - Q: 为什么VOUT端口的电压不稳定?
    - A: 检查是否有外部噪声干扰,或者检查是否连接了适当的上拉电阻。另外,确保检测电压设置正确,避免超出设定范围。
    - Q: 电源波动会影响输出吗?
    - A: 系统设计中内置了滞后宽度(∆VDET),以防止由于电源波动引起的误动作。确保电源电压波动在设定的滞后范围内即可避免这种情况。

    7. 总结和推荐


    综上所述,BD48xxx和BD49xxx系列电压检测IC在高精度检测、低功耗、宽温工作范围等方面表现出色,是微控制器和逻辑电路复位的理想选择。建议在需要高可靠性复位控制的应用中优先考虑使用这些产品。无论是对于新手还是专业工程师,都可以轻松上手并发挥出其最大的性能优势。

BD4848G-TR参数

参数
工作电源电流 -
最大工作供电电压 10V
监控数量 1
看门狗计时器
重置延迟时间 -
输出类型 Open Drain
人工复位
复位 低有效
应用场景 -
最小工作供电电压 300mV
电池备用开关
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SSOP-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BD4848G-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD4848G-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD4848G-TR BD4848G-TR数据手册

BD4848G-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3098 ¥ 2.6236
库存: 2865
起订量: 161 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.62
直接购买
加入购物车
