BA60BC0FP-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: ROHM LDO稳压芯片, 6 V输出, 1A最大输出, 单路输出, TO-252, 表面贴装, 3针
供应商型号: CSJ-ST40745604
供应商: 海外现货
标准整包数: 1

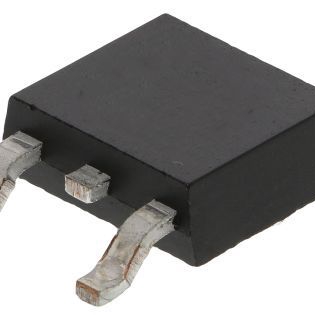

ROHM LDO稳压器 BA60BC0FP-E2

BA60BC0FP-E2概述

    文章:低饱和电压稳压器的技术手册解析

    1. 产品简介


    产品名称:BAxxBC0 系列、BAxxBC0W 系列和 BA00BC0WCP-V5
    产品类型:低饱和电压线性稳压器
    主要功能:提供高达 1A 的输出电流,具有精准的输出电压控制(±2% 的输出电压精度)及宽泛的输出电压范围(1.5V 至 10V)。
    应用领域:广泛应用于使用微控制器和逻辑电路的各种电子设备。

    2. 技术参数


    - 输入电源电压:最大 16V。
    - 输出电压:固定输出电压(BAxxBC0)或可变输出电压(BA00BC0WCP-V5)。
    - 输出电流:最大 1A。
    - 关闭电流:0μA(典型值)。
    - 工作温度范围:-40°C 到 +105°C。
    - 绝对最大额定值:最大工作温度为 150°C,最大存储温度为 -55°C 到 +150°C。
    - 推荐工作条件:输入电源电压 3.0V 至 16.0V(根据具体输出电压而定)。

    3. 产品特点和优势


    - 高精度:±2% 的输出电压精度。
    - 宽输出范围:输出电压从 1.5V 至 10V,适用于多种应用需求。
    - 低饱和电压:Pnp 输出型设计,减少功率损耗。
    - 内置保护机制:过电流保护(OCP)、热关断(TSD)和集成关断开关,确保器件安全运行。
    - 高稳定性:优异的负载稳定性和输入稳定性,在不同条件下表现出色。

    4. 应用案例和使用建议


    - 应用案例:此稳压器广泛应用于需要稳定电源供应的电子设备,如微控制器和逻辑电路。例如,可作为嵌入式系统的电源管理单元。
    - 使用建议:确保使用合适的电容器(约 0.33μF 输入电容和 22μF 至 1000μF 输出电容),以避免输出振荡。选择适当的阻抗设置,以确保电压和电流的稳定输出。

    5. 兼容性和支持


    - 兼容性:与各种标准封装(如 TO252-3、TO252-5 和 TO220CP-V5)兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,包括应用指南、测试数据和安装说明。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决办法:检查输入和输出电容是否符合要求,必要时调整阻抗匹配。
    - 问题2:热关断启动。
    - 解决办法:检查散热设计是否足够,必要时增加散热片或改善通风条件。
    - 问题3:输出电流不达标。
    - 解决办法:确认输入电压是否在推荐范围内,检查是否有负载电流过大或短路现象。

    7. 总结和推荐


    综合评价:
    - 该系列稳压器具有高精度、宽输出电压范围和内置保护机制等显著优势。
    - 其在多种电子设备中的应用潜力较大,适用于复杂的应用场景。
    - 推荐使用:对于需要高性能、稳定电源供应的应用场景,这款稳压器是一个理想的选择。但在使用过程中,需要遵循手册中的建议和注意事项,以确保最佳效果。

BA60BC0FP-E2参数

参数
稳压器数量 1
最小输入电压 7V
最小输出电压 6V
负载调节 75mV
极性 正极
Iq-静态电流 500μA
最大输出电压 6V
最大输入电压 16V
纹波抑制-PSRR -
输出电流 1A
最大压差@电流 500mV@ 200mA
线路调节 35mV
输出类型 Fixed
长*宽*高 6.5mm*5.5mm*2.3mm
通用封装 TO-252
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BA60BC0FP-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA60BC0FP-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA60BC0FP-E2 BA60BC0FP-E2数据手册

BA60BC0FP-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
