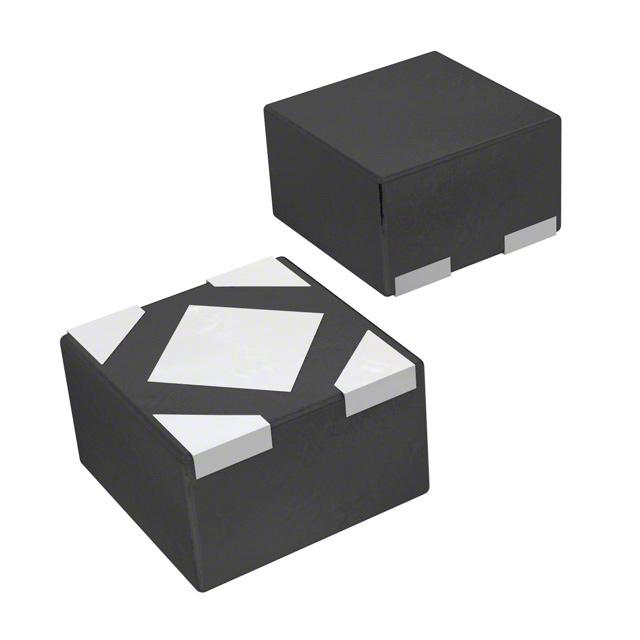

BU15UA3WNVX-TL

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 70dB(1kHz) 90μA 正极 Fixed 300mA 1 1.5V 1.7V 1.5V 5.5V 380mV@ 300mA 45mV 20mV DFN-4 贴片安装,黏合安装
供应商型号: CSJ-ST37639505
供应商: 海外现货
标准整包数: 1
ROHM LDO稳压器 BU15UA3WNVX-TL

BU15UA3WNVX-TL概述


    产品简介


    型号
    - BUxxUA3WNVX 系列
    产品类型
    - 高性能全CMOS低压差(LDO)稳压器
    主要功能
    - 输出电压范围:1.0V 至 3.7V
    - 高精度检测
    - 低电流消耗:50μA
    - 内置过流保护和热关断电路
    - 兼容小型陶瓷电容器(Cin = Co = 1.0μF)
    应用领域
    - 便携式电子设备
    - 逻辑IC电源
    - 射频(RF)模块
    - 摄像头模块

    技术参数


    关键规格
    - 输出电压:1.0V 至 3.7V
    - 输出电压精度:±1.0%(±25mV)
    - 最大输出电流:300mA
    - 工作温度范围:-40°C 至 +85°C
    - 封装:SSON004X1010(1.00mm × 1.00mm × 0.60mm)
    - 电源电压:1.7V 至 5.5V
    绝对最大额定值
    - 电源电压:-0.3V 至 +6.0V
    - 功耗:560mW(在Ta=25°C时)
    - 最大结温:+125°C
    - 存储温度范围:-55°C 至 +125°C

    产品特点和优势


    - 高精度检测:确保输出电压的稳定性。
    - 低电流消耗:有助于延长电池寿命。
    - 高可靠性:内置过流保护和热关断电路,防止因过载而损坏。
    - 紧凑封装:适用于空间受限的设计。
    - 易于使用:只需少量外部元件即可实现稳定的电源供应。

    应用案例和使用建议


    应用案例
    - 作为便携式电子设备(如手机、平板电脑)的电源管理组件。
    - 用于逻辑IC、射频模块和摄像头模块的稳定电源供应。
    使用建议
    - 在设计应用电路时,确保输入和输出电容器的值不低于规定水平。
    - 为避免热关断,应注意散热设计。
    - 对于高频应用,确保电源抑制比(PSRR)满足要求。

    兼容性和支持


    - 兼容性:支持与多种陶瓷电容器兼容。
    - 支持和维护:ROHM公司提供详尽的技术文档和支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    问题1:如何确定正确的输出电压?
    - 解决办法:根据应用需求选择合适的输出电压值。查阅数据手册中的“推荐操作范围”部分,以确认输出电压是否符合要求。
    问题2:如何处理过流情况?
    - 解决办法:产品内置过流保护电路,当检测到过流时会自动关闭输出。若需要更详细的保护机制,可考虑外部电路设计。

    总结和推荐


    该款BUxxUA3WNVX系列LDO稳压器凭借其高性能、高精度、低电流消耗和紧凑封装,非常适合应用于各种便携式电子设备中。其高可靠性及广泛的温度适应能力使其成为市场的有力竞争者。鉴于上述优点,我们强烈推荐此产品给希望提升设备性能并减少电源管理系统复杂性的设计师们。

BU15UA3WNVX-TL参数

参数
稳压器数量 1
极性 正极
最大输入电压 5.5V
最小输入电压 1.7V
最大输出电压 1.5V
最小输出电压 1.5V
纹波抑制-PSRR 70dB(1kHz)
负载调节 45mV
Iq-静态电流 90μA
输出类型 Fixed
输出电流 300mA
线路调节 20mV
最大压差@电流 380mV@ 300mA
通用封装 DFN-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

BU15UA3WNVX-TL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU15UA3WNVX-TL数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BU15UA3WNVX-TL BU15UA3WNVX-TL数据手册

BU15UA3WNVX-TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
