BD5223FVE-TR

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: 否 950nA 低有效 Open Drain 1 300mV 10V 否 否 VSOF-5 贴片安装,黏合安装 1.6mm*1.2mm*600μm
供应商型号: A-BD5223FVE-TR
供应商: 云汉优选
标准整包数: 1

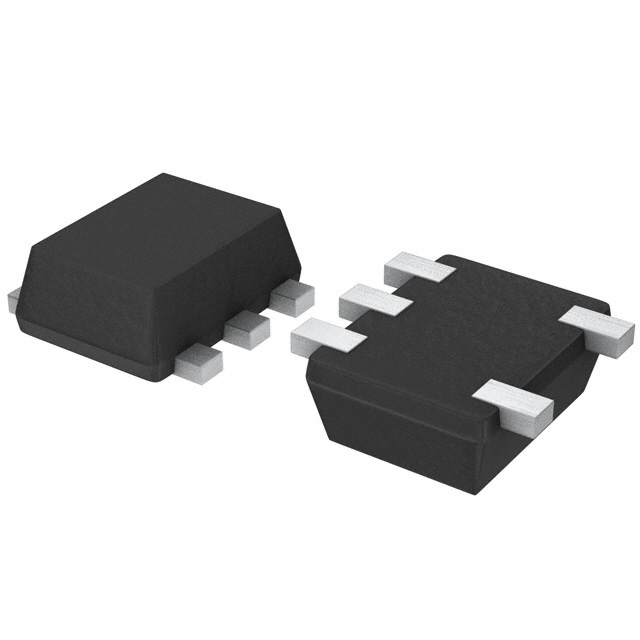

ROHM 电源监控芯片 BD5223FVE-TR

BD5223FVE-TR概述


    产品简介


    罗姆(ROHM)公司的BD52xx系列和BD53xx系列是高精度、低功耗的电压检测集成电路(IC)。这些集成电路具有电容控制的时间延迟功能,提供了多种检测电压等级的选择,从2.3V到6.0V,步长为0.1V。该系列产品有两种输出类型:开漏输出型(BD52xx系列)和CMOS输出型(BD53xx系列),适用于需要复位功能的微控制器或逻辑电路。

    技术参数


    检测电压范围:2.3V至6.0V,步长为0.1V
    检测电压精度:±1.0%
    超低功耗:典型值为0.95µA
    封装尺寸:
    - SSOP5:2.90mm x 2.80mm x 1.25mm
    - VSOF5:1.60mm x 1.60mm x 0.60mm
    工作温度范围:-40°C 至 +105°C

    产品特点和优势


    - 可调延时时间:通过外部电容器调节延时时间。
    - 双输出类型:提供开漏输出和CMOS输出两种选择,以适应不同的应用需求。
    - 超低功耗:非常适合便携式和电池供电的应用。
    - 小体积封装:方便集成于紧凑的空间内。

    应用案例和使用建议


    典型应用场景
    1. 微控制器复位电路:用于检测电源电压并提供适当的复位信号,特别是在多电源系统中。
    2. 电源电压监测:当检测到电源电压低于预设阈值时,可以触发复位或保护措施。
    使用建议
    - 在VOUT引脚上连接一个噪声过滤电容(例如1000pF)以减少噪声影响。
    - 确保在VDD和GND之间接入1µF的旁路电容,提高抗干扰能力。
    - 当使用开漏输出型(BD52xx系列)时,需要外部上拉电阻。

    兼容性和支持


    BD52xx系列和BD53xx系列能够与其他标准电子元件轻松配合使用。制造商ROHM提供了详尽的技术支持文档,包括详细的电气特性、机械特性和操作指南。此外,ROHM还提供一系列在线资源和技术支持服务,帮助客户解决问题并进行设计优化。

    常见问题与解决方案


    1. 问:如果输出电压出现不稳定的情况,可能是什么原因?
    答:可能是由于输入电压上升时间过快导致。确保输入电压的上升时间大于设定的延时时间(tPHL)。

    2. 问:如何避免IC在复位期间出现短暂电流峰值?
    答:可以在VDD和GND之间接入一个较大的电容(如1µF),以减缓电流上升速度,从而减少瞬时电流峰值。

    总结和推荐


    BD52xx系列和BD53xx系列电压检测IC凭借其高精度、低功耗、灵活的输出选项以及小体积封装,成为微控制器和逻辑电路应用的理想选择。它们在各种电源管理场景中表现出色,尤其适合便携式设备和对体积要求严格的嵌入式系统。对于需要精确电压检测和复位功能的应用,推荐使用这两款产品。

BD5223FVE-TR参数

参数
人工复位
工作电源电流 950nA
看门狗计时器
监控数量 1
最小工作供电电压 300mV
输出类型 Open Drain
应用场景 -
最大工作供电电压 10V
复位 低有效
重置延迟时间 -
电池备用开关
长*宽*高 1.6mm*1.2mm*600μm
通用封装 VSOF-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD5223FVE-TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD5223FVE-TR数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BD5223FVE-TR BD5223FVE-TR数据手册

BD5223FVE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.4763
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.47
直接购买
加入购物车
