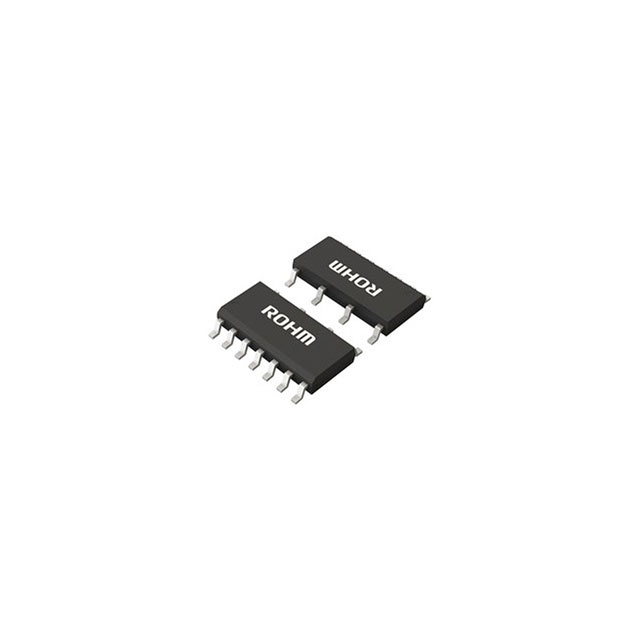

BM1Z103FJ-E2

产品分类: 电源监控芯片
厂牌: ROHM
产品描述: ROHM 电压监控芯片, 11针
供应商型号: 3551785
供应商: 海外现货
标准整包数: 1
ROHM 电源监控芯片 BM1Z103FJ-E2

BM1Z103FJ-E2概述

    文章:交流电压零交叉检测IC — BM1Z102FJ & BM1Z103FJ

    一、产品简介


    本产品是ROHM公司出品的一款交流电压零交叉检测集成电路(IC),型号为BM1Z102FJ和BM1Z103FJ。其主要功能在于准确输出交流电压的零交叉检测信号,并提供直流电压输出。在不使用光耦合器的情况下,显著减少外部组件数量,实现更紧凑、更可靠的设计。尤其适用于家庭电器如电饭煲、干衣机等领域的电源设计,能够有效降低待机功耗。

    二、技术参数


    - 输入电源电压范围:-0.3 V 至 +29.0 V
    - AC电压输入引脚(VHAC1, VHAC2):最高耐压可达600 V
    - DC电压输入引脚(VHDC):最高耐压可达600 V
    - 待机电流:典型值为50 µA
    - 工作电流:典型值为160 µA
    - 工作温度范围:-40 °C 至 +105 °C
    - 封装尺寸:SOP-J11 8.65 mm x 6.0 mm x 1.65 mm
    - 脚位描述:
    - N.C.:未连接
    - ACOUT:交流电压零交叉时输出脉冲信号
    - DCOUT:直流电压输出端
    - GND:接地端
    - DSET:零交叉延时时间设置端
    - VCC:电源端

    三、产品特点和优势


    - 交流电压零交叉检测功能:无需光耦合器,减少外部组件。
    - 高压监测功能:双600V高电压监测,确保可靠运行。
    - 可调节的零交叉延迟时间:通过调整RDSET,实现零交叉检测的延迟时间控制。
    - 低功耗:具备超低功耗特性,适用于便携式设备及低功耗要求的应用场合。

    四、应用案例和使用建议


    应用案例:
    在家庭电器中,如电饭煲和干衣机等设备,利用该IC实现精确的交流电压零交叉检测,从而控制加热元件的工作状态。此功能确保了高效且稳定的电力供应,减少了能源浪费。
    使用建议:
    1. 正确布线:为防止反向接线造成的损坏,在电源输入端加入保护二极管。
    2. 低阻抗电源线设计:采用低阻抗供电线路,以提高电源稳定性和可靠性。
    3. 接地处理:确保所有引脚均不会低于地电平,特别是在瞬态条件下也要保持一致。

    五、兼容性和支持


    本产品兼容多种家庭电器,特别是对功耗有严格要求的应用。ROHM公司为用户提供全面的技术支持,包括详细的技术文档、常见问题解答和售后服务。

    六、常见问题与解决方案


    1. 问题:电源反接导致IC损坏
    - 解决方案:使用外置二极管作为保护措施,防止反向电压。
    2. 问题:电路噪声干扰
    - 解决方案:增加滤波电容,特别是在电源端。
    3. 问题:温度波动引起性能下降
    - 解决方案:选择合适温度系数的元器件,进行热设计优化。

    七、总结和推荐


    BM1Z102FJ和BM1Z103FJ是一款高性能的交流电压零交叉检测IC,具备出色的电气特性和广泛应用范围。其低功耗、高可靠性以及丰富的功能使其成为家庭电器电源管理的理想选择。强烈推荐在需要精确控制交流电压零交叉的应用中使用本产品。

BM1Z103FJ-E2参数

参数
看门狗计时器
工作电源电流 -
最大工作供电电压 28V
人工复位
重置延迟时间 -
最小工作供电电压 10V
复位 -
输出类型 开漏
应用场景 -
电池备用开关
监控数量 1
通用封装 SOP-11J
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BM1Z103FJ-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BM1Z103FJ-E2数据手册

厂牌 PDF简要描述 下载
ROHM 电源监控芯片 ROHM BM1Z103FJ-E2 BM1Z103FJ-E2数据手册

BM1Z103FJ-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.6121
10+ ¥ 16.9347
25+ ¥ 16.2574
50+ ¥ 15.1735
100+ ¥ 14.9026
250+ ¥ 14.9026
500+ ¥ 14.6316
1000+ ¥ 14.6316
库存: 31
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.61
