BD3941FP-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 55dB(120Hz) 30μA Fixed 500mA 1 5V 5V 25V 900mV@ 200mA 贴片安装,黏合安装 6.5mm*5.5mm*2.3mm
供应商型号: 755-BD3941FP-E2
供应商: Mouser
标准整包数: 1

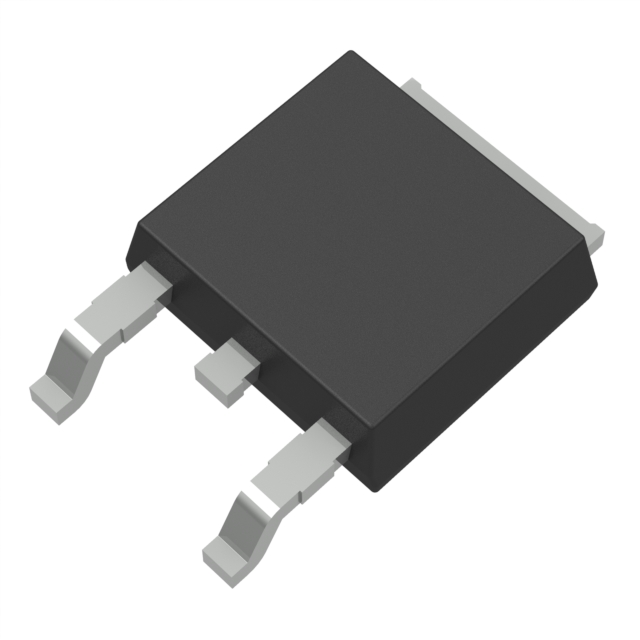

ROHM LDO稳压器 BD3941FP-E2

BD3941FP-E2概述


    产品简介


    BD3940FP 和 BD3941FP/HFP/T 系列低压差线性稳压器(LDO)是专为汽车车身控制而设计的电源管理集成电路(Power Management LSI)。该系列具备高击穿电压(高达36V),能与车载微控制器良好兼容。稳压器的输出电流可达500mA,并且暗电流非常低,仅为30μA(典型值)。它们还支持陶瓷电容作为输出相位补偿电容,能够有效降低系统成本并减少功耗。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 输出电压 | Vo | 3.234| 3.300| 3.366| V | BD3940FP, Ta = 25°C |
    | 输出电压 | Vo | 4.900| 5.000| 5.100| V | BD3941FP/HFP/T, Ta = 25°C |
    | 输出电流 | Io 500 | mA
    | 暗电流 | Ib1 30 | 40 | μA | Io = 0 mA |
    | 暗电流 | Ib2 30 μA | Io = 200 mA |
    | 偏置电压差 | ∆Vd 0.45 | 0.65 | V | BD3940FP, Vcc = 3.135V |
    | 偏置电压差 | ∆Vd 0.9 | V | BD3941FP/HFP/T, Vcc = 4.75V |
    | 温度范围 | Topr | -40 125 | °C
    | 储存温度范围 | Tstg | -55 150 | °C

    产品特点和优势


    - 超低暗电流:仅30μA,大幅降低静态功耗,提高电池寿命。
    - 低饱和电压P沟道DMOS输出晶体管:降低导通电阻,提升效率。
    - 精确的输出电压:精度达到±2%,满足严格的电压要求。
    - 低ESR陶瓷电容支持:提高响应速度和稳定性。
    - 内置过流保护和热关断电路:确保长期稳定运行。

    应用案例和使用建议


    应用案例:该系列产品广泛应用于汽车仪表盘、卫星导航系统、车身控制系统等。例如,在汽车仪表盘中,可以用于稳定提供电源,确保各种显示仪表的正常工作。
    使用建议:在安装过程中要注意防静电措施,确保GND引脚接地。此外,使用外部电容时要选择合适的电容值,以确保系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:该系列芯片可与多种车载电子系统兼容,易于集成到现有设计中。
    - 支持:厂商提供了详细的技术手册和电路图,方便用户进行二次开发。同时,还提供了技术支持热线和在线社区,以便及时解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在规定范围内,确保接线正确。 |
    | 输出电压不稳定 | 检查负载电流是否超过额定值,调整外接电容。 |
    | 芯片温度过高 | 加强散热措施,确保工作温度不超过最大限制。 |

    总结和推荐


    综合评估:BD3940FP 和 BD3941FP/HFP/T 系列稳压器凭借其超低暗电流、高精度输出电压和优秀的热稳定性,在汽车电子应用中表现卓越。产品设计精良,具有出色的可靠性和长期稳定性。
    推荐:强烈推荐这些稳压器用于对功耗和精度有严格要求的汽车电子系统中。用户可以根据具体需求选择适合的型号,以实现最佳的应用效果。

BD3941FP-E2参数

参数
Iq-静态电流 30μA
极性 -
负载调节 -
最大输入电压 25V
最大输出电压 5V
纹波抑制-PSRR 55dB(120Hz)
线路调节 -
输出电流 500mA
最小输入电压 -
最大压差@电流 900mV@ 200mA
稳压器数量 1
输出类型 Fixed
最小输出电压 5V
长*宽*高 6.5mm*5.5mm*2.3mm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BD3941FP-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD3941FP-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BD3941FP-E2 BD3941FP-E2数据手册

BD3941FP-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
