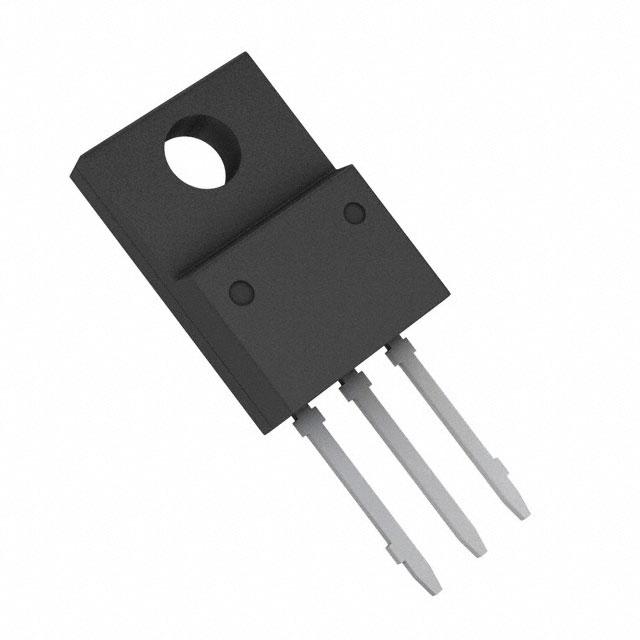

BA7809CP-E2

产品分类: LDO稳压器
厂牌: ROHM
产品描述: 64dB(120Hz) 8mA 正极 Fixed 1A 1 9V 11.5V 9V 26V 2V@ 1A (Typ) 180mV 180mV TO-220CP-3 通孔安装,黏合安装
供应商型号: CSJ-ST33778093
供应商: 海外现货
标准整包数: 1
ROHM LDO稳压器 BA7809CP-E2

BA7809CP-E2概述


    产品简介


    产品类型:
    BA78□□系列和BA78M□□系列是三端稳压器,具有多种固定输出电压选择。这些稳压器能够从不稳定的直流输入电压中提供稳定且固定的输出电压。该系列产品分为两种型号:BA78□□系列输出电流为1A,BA78M□□系列输出电流为0.5A。
    主要功能:
    - 稳定输出电压
    - 内置过流保护电路和热关断电路
    - 高抑制比的纹波噪声
    应用领域:
    适用于电视机、音频组件等固定电压电源。

    技术参数


    输出电压:
    - 5V、6V、7V、8V、9V、10V、12V、15V、18V、20V、24V
    封装形式:
    - TO220CP-3、TO252-3
    最大输出电流:
    - BA78□□系列:1A
    - BA78M□□系列:0.5A
    绝对最大额定值(Ta=25℃):
    - 输入电压:35V
    - 功耗:TO220CP-3 - 2W,TO252-3 - 1W
    - 输出电流:1A(BA78□□系列),0.5A(BA78M□□系列)
    - 工作温度范围:-40℃~+85℃
    - 存储温度范围:-55℃~+150℃
    操作条件(Ta=25℃):
    - 输入电压范围:根据具体型号而定,范围一般在7.5V到33V之间
    - 输出电流:0.5A(BA78M□□系列),1A(BA78□□系列)
    电气特性:
    - 输出电压精度:±2%(典型值)
    - 纹波抑制比:50dB至78dB(不同电压版本有所不同)
    - 负载调节率:20mV(典型值)

    产品特点和优势


    独特功能和优势:
    - 内置保护电路:内置过流保护和热关断电路,提高了产品的可靠性和稳定性。
    - 高纹波抑制比:高达78dB的纹波抑制比,确保输出电压纯净度。
    - 广泛的应用电压范围:覆盖5V到24V的多种电压选项,适合广泛的电路设计需求。
    - 兼容替代品:可替代市场上同类产品,便于客户替换现有设计中的元件。

    应用案例和使用建议


    应用案例:
    BA78□□和BA78M□□系列被广泛应用于电视机和音频设备的固定电压电源系统中。
    使用建议:
    - 输入端:建议在输入端和地之间添加约0.33μF的电容,以滤除输入端的噪声。
    - 输出端:建议在输出端和地之间添加约0.1μF的电容,特别是使用钽电容时,可以避免由于温度变化导致的振荡。
    - 保持接地:确保地线的稳定,防止电压降,这对于确保产品的正常运行非常重要。

    兼容性和支持


    兼容性:
    BA78□□和BA78M□□系列与其竞争对手产品兼容,易于替换。
    支持和服务:
    ROHM公司提供了详尽的技术手册和设计指南,确保用户能够正确使用这些元件。此外,公司还提供技术支持服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    常见问题:
    - 输入电压超出范围:可能导致内部损坏或性能下降。
    - 负载波动大:可能导致输出电压不稳定。
    - 输出电压不准确:可能是由于电容配置不当引起的。
    解决方案:
    - 检查输入电压:确保输入电压在规定的范围内,避免过高或过低的电压造成损坏。
    - 增加输出电容:如果负载波动大,增加输出端的电容容量可以改善稳定性。
    - 重新校准电容配置:对于输出电压不准确的情况,调整输入端和输出端的电容值可以提高准确性。

    总结和推荐


    综合评估:
    BA78□□和BA78M□□系列具有稳定的性能和可靠的保护机制,适合应用于各种电子设备中。它们的高纹波抑制比和宽泛的输出电压范围使其在市场上具备很强的竞争力。
    推荐:
    鉴于其稳定可靠的表现和广泛的适用性,强烈推荐在需要稳定输出电压的应用中使用BA78□□和BA78M□□系列稳压器。这些产品特别适合于电视机、音频设备以及其他需要固定电压电源的场合。

BA7809CP-E2参数

参数
负载调节 180mV
最小输出电压 9V
输出电流 1A
最大压差@电流 2V@ 1A (Typ)
最小输入电压 11.5V
纹波抑制-PSRR 64dB(120Hz)
极性 正极
最大输出电压 9V
Iq-静态电流 8mA
线路调节 180mV
稳压器数量 1
最大输入电压 26V
输出类型 Fixed
通用封装 TO-220CP-3
安装方式 通孔安装,黏合安装
零件状态 停产
包装方式 卷带包装

BA7809CP-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BA7809CP-E2数据手册

厂牌 PDF简要描述 下载
ROHM LDO稳压器 ROHM BA7809CP-E2 BA7809CP-E2数据手册

BA7809CP-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
