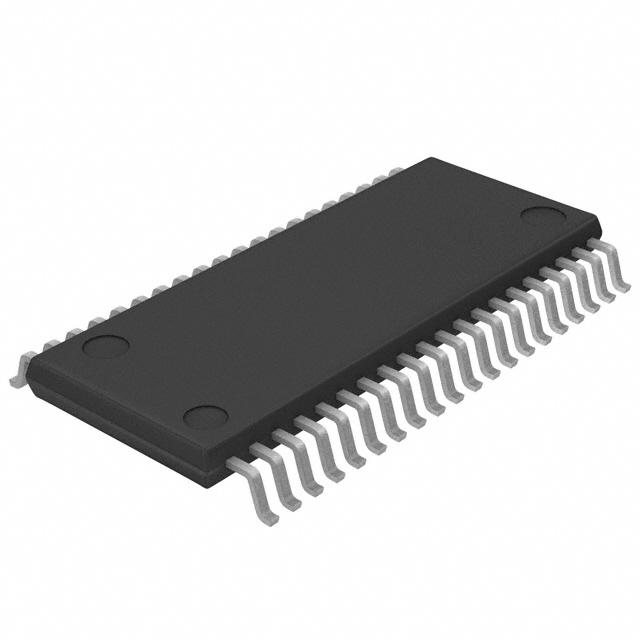

BD8139AEFV-E2

产品分类: LIN收发器
厂牌: ROHM
产品描述: 2.3V 4V SOP 贴片安装,黏合安装
供应商型号: 2929469
供应商: 海外现货
标准整包数: 1
ROHM LIN收发器 BD8139AEFV-E2

BD8139AEFV-E2概述


    产品简介


    BD8132FV 和 BD8139AEFV 是用于 TFT-LCD 面板的高精度伽玛校正集成电路(IC),带有内置数模转换器(DAC)。 这些 IC 能够提供单芯片解决方案,通过串行通信接口进行设置控制。这些 IC 在大型屏幕和高清 LCD 电视中应用广泛,为显示图像的色彩准确度和均匀性提供了有力保障。

    技术参数


    基本技术规格:
    - 电源电压范围:
    - BD8132FV: Vcc 6-18 V, DVcc 2.3-4.0 V
    - BD8139AEFV: Vcc 6-18 V, DVcc 2.3-4.0 V
    - 参考电压: REF 6-18 V
    - 输出电流能力: 40 mA (BD8132FV),DAC = 3 V, OUTx = 0 V
    - 串行时钟频率:
    - BD8132FV: fCLK ≤ 5 MHz
    - BD8139AEFV: fCLK ≤ 400 kHz
    - 振荡频率:
    - BD8132FV: fosc 10-200 kHz
    - BD8139AEFV: fosc 210 kHz (内部频率模式)
    - 总供电电流:
    - BD8132FV: Icc ≤ 20 mA
    - BD8139AEFV: Icc ≤ 18 mA
    - 绝对最大额定值:
    - 功率电压:1 DVcc 7 V, 2 Vcc 20 V, REF 20 V
    - 输出电流容量:Io 50 mA
    - 环境温度范围:Topr -30 to +85 °C, Tstg -55 to +150 °C

    产品特点和优势


    BD8132FV 和 BD8139AEFV 具备如下显著特点:
    1. 集成化设计: 单芯片设计减少外部组件需求,降低电路复杂度和成本。
    2. 内置 10 位 DAC: 提供精确的伽玛校正,确保颜色的一致性和准确性。
    3. 内置 DAC 输出放大器和 Vcom 放大器: 保证信号的稳定输出,提高整体性能。
    4. 自动读取功能: 内置自动读取功能,简化操作并提高可靠性。
    5. 热关断电路: 当芯片温度达到约 175°C 时自动关闭输出,防止过热损坏。

    应用案例和使用建议


    应用场景:
    - 大尺寸和高分辨率的液晶显示器(LCD)应用,如高清电视。
    - 汽车显示器和智能家电等。
    使用建议:
    - 确保电源电压符合规格要求,以保证最佳性能。
    - 使用 1 μF 的相位补偿电容连接到 VDAC 引脚,以确保 VDAC 放大器的稳定输出。
    - 注意热管理,确保系统在正常工作温度范围内运行,以避免热关断机制启动。

    兼容性和支持


    兼容性:
    - 适用于 TFT-LCD 显示面板。
    - 与不同制造商的液晶显示面板兼容。
    厂商支持:
    - 提供详尽的技术文档和技术支持,确保用户能够顺利进行应用开发和故障排除。

    常见问题与解决方案


    常见问题:
    - 电源电压超出限定范围。
    - 系统出现不稳定现象。
    - 无法实现正确的伽玛校正。
    解决方案:
    - 检查电源电压是否在限定范围内,确保电压稳定。
    - 确认接线无误,检查各引脚连接情况。
    - 根据技术手册调整配置参数,重新设定寄存器地址。

    总结和推荐


    总结:
    BD8132FV 和 BD8139AEFV 是高性能的伽玛校正 IC,具有高精度、多功能和高稳定性等特点。其独特的设计和功能使其非常适合于需要高色彩一致性的高端应用。
    推荐:
    对于追求高品质显示效果的应用,特别是大型和高清 LCD 显示器,强烈推荐使用 BD8132FV 和 BD8139AEFV。它们在提高显示质量和可靠性方面表现出色,为系统设计者提供了可靠的选择。

BD8139AEFV-E2参数

参数
数据速率 -
LIN 规格 -
最小LIN总线电压 -
LIN总线唤醒功能 -
内置选项 -
支持协议 -
最大LIN总线电压 -
最小工作供电电压 2.3V
最大工作供电电压 4V
调节器电压 -
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
