PML18EZPJV1L5

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 1.5mΩ ±5% 1W ±150ppm/℃ 0612 贴片安装 1.6mm*3.2mm*430μm
供应商型号: 846-PML18EZPJV1L5TR-ND
供应商: Digi-Key
标准整包数: 1

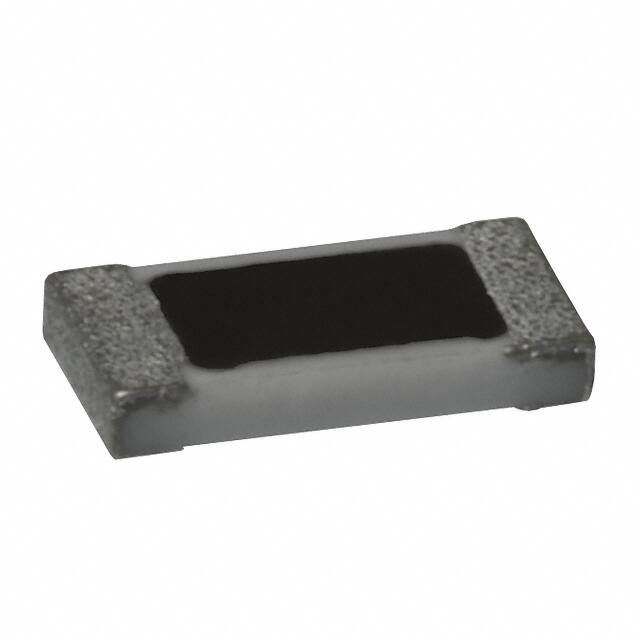

ROHM 贴片电阻 PML18EZPJV1L5

PML18EZPJV1L5概述

    Ultra-Low Ohmic Chip Resistors for Current Detection

    1. 产品简介


    电子元器件基本介绍:
    本产品系列名为 PML系列,是一款专门用于电流检测的超低阻值芯片电阻器。主要应用于汽车电子、工业控制等领域,具有高精度和可靠性。

    2. 技术参数


    关键规格和性能参数:
    | 型号 | 尺寸 (mm) | 额定功率 (W) | 温度系数 (ppm/℃) | 电阻范围 (mΩ) | 工作温度范围 (℃) |
    |
    | PML10 | 1220 | 0.66 | ±200 | 1.0, 1.5, 2.0, 2.5 | -55 ~ +155 |
    | PML18 | 1632 | 1 | ±150 | 0.5, 1.0, 1.5, 2.0, 2.5 | -55 ~ +155 |
    | PML50 | 2550 | 2 | ±150 | 0.5, 2.2 | -55 ~ +155 |
    | PML100 | 3264 | 2 (3W @ 25℃) | ±150 | 0.5, 1.0, 1.5, 2.0, 2.2 | -55 ~ +155 |
    其他特性:
    - ISO9001 / IATF16949认证:确保产品质量和可靠性。
    - AEC-Q200认证:适用于汽车电子领域的高可靠性要求。

    3. 产品特点和优势


    独特功能和优势:
    - 超低阻值:产品提供极低阻值范围,非常适合精密电流检测应用。
    - 宽终端配置:高接合可靠性设计。
    - 无裁切结构:提高电流检测准确性。
    - 符合AEC-Q200标准:专为汽车电子设计,可靠耐用。

    4. 应用案例和使用建议


    应用场景分析:
    - 汽车电子:广泛应用于车载传感器、控制模块等。
    - 工业控制:适用于工业自动化、电力监控系统等。
    - 消费电子:可用于各类智能家电、便携设备中。
    使用建议:
    - 在高温环境下使用时,请参考降额曲线调整功率。
    - 注意防止静电损伤,使用防静电措施。
    - 确保操作温度在指定范围内,避免超过最大结温。

    5. 兼容性和支持


    兼容性和支持信息:
    - 产品可与其他电子元器件及设备无缝集成。
    - 厂商提供详细的使用手册和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    常见问题与解决办法:
    - 问题1: 如何选择合适的电阻型号?
    - 解决办法: 参考手册中的规格表,根据所需的应用需求选择合适的阻值、尺寸和功率。

    - 问题2: 如何进行焊接操作?
    - 解决办法: 建议使用回流焊方法,详细步骤请参阅厂商提供的焊接规范。
    - 问题3: 如何处理存储和运输过程中的损坏风险?
    - 解决办法: 存储于推荐条件内,开箱后应尽快使用,以确保焊锡性能。

    7. 总结和推荐


    综合评估:
    - 主要优点:超低阻值、高精度、可靠性高。
    - 推荐结论:鉴于其出色的特性和广泛的适用性,PML系列芯片电阻器是当前市场上值得推荐的产品,特别适合汽车电子和工业控制领域的应用。
    请注意,以上内容基于提供的数据表进行了详细整理和分析,如有任何疑问或需要进一步的技术支持,请联系ROHM销售代表。

PML18EZPJV1L5参数

参数
电阻值 1.5mΩ
精度 ±5%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 1.6mm*3.2mm*430μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PML18EZPJV1L5厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

PML18EZPJV1L5数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM PML18EZPJV1L5 PML18EZPJV1L5数据手册

PML18EZPJV1L5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1844 ¥ 1.5433
10000+ $ 0.1692 ¥ 1.4162
25000+ $ 0.1626 ¥ 1.3609
35000+ $ 0.1622 ¥ 1.3576
50000+ $ 0.1618 ¥ 1.3543
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 7716.5
