KTR10EZPF9313

产品分类: 贴片电阻
厂牌: ROHM
产品描述: 931KΩ ±1% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: KTR10EZPF9313
供应商: 期货订购
标准整包数: 3000

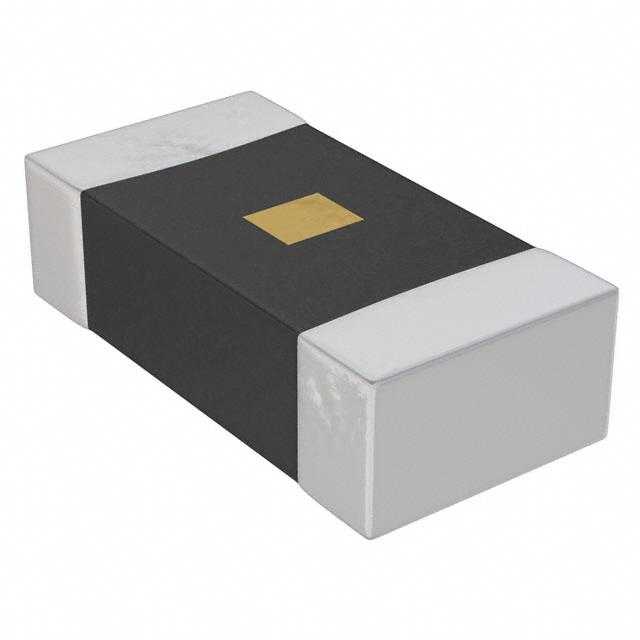

ROHM 贴片电阻 KTR10EZPF9313

KTR10EZPF9313概述

    高压电阻芯片系列KTR数据手册解析

    1. 产品简介


    高压电阻芯片系列KTR是专门为高电压电路设计的一系列产品。这类电阻器不仅能够承受两倍于常规产品的额定电压,而且特别适用于如相机闪光灯电路等高电压应用场景。此外,这些电阻器已经通过了ISO9001和TS16949认证,并符合AEC-Q200标准,确保其具有极高的可靠性和稳定性。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸(mm) | 1608, 0805, 1206, 1210 |
    | 额定功率(W) | 0.10, 0.125, 0.25, 0.33 |
    | 最大工作电压(V) | 350, 400, 500, 600 |
    | 温度系数(ppm/℃) | ±200, ±100 |
    | 电阻范围(Ω) | 1 ≦ R ≦ 10M |
    | 工作温度范围(℃) | -55 ~ +155 |
    | 电阻容差(%) | ±1, ±5 |

    3. 产品特点和优势


    高压电阻芯片系列KTR具有以下独特功能和优势:
    - 高耐压能力:能够承受两倍于常规产品的额定电压。
    - 优良的可靠性:通过ISO9001和TS16949认证,符合AEC-Q200标准。
    - 广泛的应用领域:适用于高电压电路,如相机闪光灯电路等。
    - 精度高:提供±1%的高精度电阻器,适用于需要精确控制的场合。
    - 温度适应性强:能在-55℃到+155℃的宽广温度范围内稳定工作。

    4. 应用案例和使用建议


    这些电阻器可以应用于各种高电压电路,如:
    - 相机闪光灯电路:确保在高电压环境下的稳定运行。
    - 工业控制设备:在需要高精度和高可靠性的应用场景中。
    使用建议:
    - 确保安装过程中避免使用含有氯、溴等活性卤素的焊剂,以免影响产品性能和可靠性。
    - 严格按照制造商推荐的存储条件进行存放,特别是在高温高湿环境下需特别注意。
    - 在使用过程中遵循降额曲线,根据环境温度调整功率损耗。

    5. 兼容性和支持


    高压电阻芯片系列KTR的设计使得它们与其他常见的电子元器件具有良好的兼容性,特别是在高电压电路中。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    问题1:如何正确选择电阻值?
    解答:参考产品的电阻范围和应用需求来确定合适的电阻值。例如,在需要高精度控制的电路中,可以选择±1%精度的产品。
    问题2:如何处理电阻器的温度漂移问题?
    解答:可以通过添加保护电路或者冗余电路来减少单个电路失效的影响。另外,在设计电路时考虑引入热敏电阻等元件来补偿温度变化对电阻的影响。

    7. 总结和推荐


    总体来看,高压电阻芯片系列KTR具有卓越的耐压能力和广泛的温度适应性,是一款非常适合高电压应用领域的优质产品。无论是对于要求高精度的工业控制还是特定应用场合,这些电阻器都能提供可靠的性能保障。因此,强烈推荐给需要高可靠性和高精度的电子工程项目使用。

KTR10EZPF9313参数

参数
电阻值 931KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

KTR10EZPF9313厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

KTR10EZPF9313数据手册

厂牌 PDF简要描述 下载
ROHM 贴片电阻 ROHM KTR10EZPF9313 KTR10EZPF9313数据手册

KTR10EZPF9313封装设计

查看详情并下载
Symbol
Footprint
3D Model
