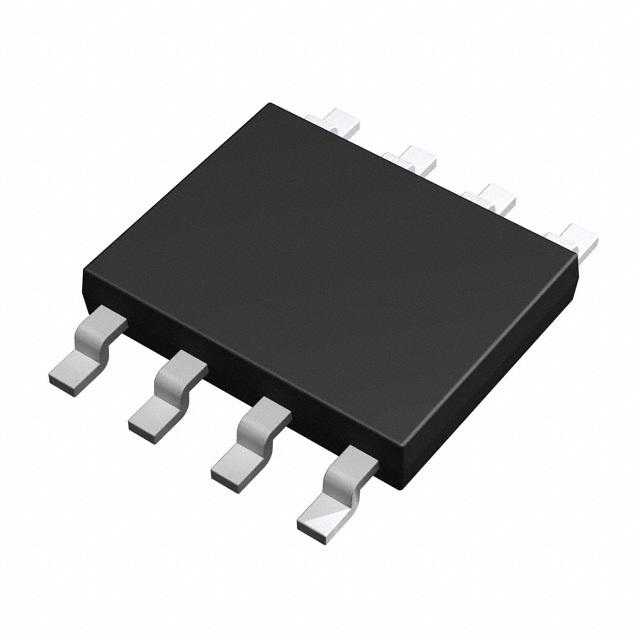

BR24S16FVJ-WE2

厂牌: ROHM
产品描述: 16Kb (2K x 8) 1.7V~5.5V 2Kx8 1.7V EEPROM,非易失 5.5V 400KHz 900ns I2C 40Year SOP 贴片安装
供应商型号: J-ROHM-0055142
供应商: Chip1stop
标准整包数: 1
ROHM 带电可擦可编程只读存储器(EEPROM) BR24S16FVJ-WE2

BR24S16FVJ-WE2概述

    # BR24Sxxx-W 系列 EEPROM 产品介绍及技术手册

    产品简介


    BR24Sxxx-W 系列是由 ROHM 公司开发的一系列串行 EEPROM(I2C总线接口方法)。这些EEPROM采用单电源供电,适用于电池供电的应用场合,广泛应用于各种电子设备,如移动设备、工业控制设备、消费电子产品等。BR24Sxxx-W 系列 EEPROM 提供从 8Kbit 到 256Kbit 不同容量的产品选择,满足不同应用的需求。

    技术参数


    电气特性
    - 供电电压:1.7V 至 5.5V
    - 数据重写次数:高达 1,000,000 次
    - 数据保持时间:长达 40 年
    - 功耗:
    - 写操作时:典型值 0.5mA(5V)
    - 读操作时:典型值 0.2mA(5V)
    - 待机状态时:典型值 0.1μA(5V)
    - 数据传输速率:高达 400kHz(FAST模式)
    - 封装形式:
    - SOP8/SOP-J8: 5.00mm x 6.20mm x 1.71mm
    - SSOP-B8: 3.00mm x 6.40mm x 1.35mm
    - TSSOP-B8/TSSOP-B8J: 3.00mm x 4.90mm x 1.10mm 或 3.00mm x 6.40mm x 1.20mm
    - MSOP8: 2.90mm x 4.00mm x 0.90mm
    - VSON008X2030: 2.00mm x 3.00mm x 0.60mm
    绝对最大额定值
    - 供电电压 (VCC):-0.3 至 +6.5V
    - 存储温度 (Tstg):-65°C 至 +125°C
    - 工作温度 (Topr):-40°C 至 +85°C

    产品特点和优势


    1. 完全符合世界标准 I2C BUS:BR24Sxxx-W 系列完全符合全球 I2C 标准,可与其他 I2C 设备共用同一个端口,节省微控制器的端口资源。
    2. 低功耗:提供超低待机电流消耗(典型值 0.1μA),适用于电池供电的设备。
    3. 可靠性高:通过 Au 垫和 Au 线实现可靠的连接,并具备自动擦除和自动结束功能。
    4. 高速数据传输:支持高达 400kHz 的数据传输速率,特别适用于需要快速数据传输的应用场景。
    5. 数据保护功能:具有写保护功能,防止意外的数据重写。
    6. 耐久性强:高达 1,000,000 次的数据重写能力和长达 40 年的数据保持时间,确保数据的长期保存。

    应用案例和使用建议


    应用案例
    BR24Sxxx-W 系列 EEPROM 广泛应用于需要长时间数据保存的应用中,例如:
    - 移动设备:如手机、平板电脑,用于存储用户偏好设置。
    - 工业控制系统:用于存储配置信息、运行日志等。
    - 消费电子产品:如智能家电,用于存储设备参数、用户设置等。
    使用建议
    1. 初始数据设置:使用页写模式可以方便地进行初始数据的写入,特别是在工厂发货时。
    2. 避免数据重写过载:尽管具有较高的数据重写次数,但仍需注意不要频繁重写以延长使用寿命。
    3. 注意供电电压范围:确保供电电压在规定的范围内,以保证正常工作。
    4. 数据备份:由于数据保持时间较长,建议定期进行数据备份以防止意外断电导致数据丢失。

    兼容性和支持


    BR24Sxxx-W 系列 EEPROM 完全兼容 I2C 总线标准,可与其他 I2C 设备共用同一个端口,减少对微控制器端口的需求。此外,ROHM 公司提供详尽的技术支持文档,帮助用户快速了解和使用该系列产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法识别 EEPROM | 检查供电电压是否正确,确保供电电压在 1.7V 至 5.5V 之间。 |
    | 数据传输不稳定 | 确保信号线 (SDA, SCL) 的接线良好,检查终端电阻是否合适。 |
    | 数据重写次数异常减少 | 尽量避免频繁重写数据,特别是在低电压情况下要特别注意。 |

    总结和推荐


    BR24Sxxx-W 系列 EEPROM 是一款高性能、高可靠性的串行 EEPROM 产品。它不仅具备低功耗、高可靠性等优点,还支持多种封装形式,非常适合电池供电和空间有限的应用场景。鉴于其优秀的特性和广泛的应用范围,强烈推荐将其应用于需要长时间数据保存和高效数据处理的各种电子设备中。

BR24S16FVJ-WE2参数

参数
编程电压 1.7V~5.5V
组织 2Kx8
存储容量 16Kb (2K x 8)
存储器类型 EEPROM,非易失
最大时钟频率 400KHz
输出使能访问时间 -
最大访问时间 900ns
最小工作供电电压 1.7V
接口类型 I2C
最大工作供电电压 5.5V
数据保留时长 40Year
通用封装 SOP
安装方式 贴片安装
零件状态 在售

BR24S16FVJ-WE2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BR24S16FVJ-WE2数据手册

厂牌 PDF简要描述 下载
ROHM 带电可擦可编程只读存储器(EEPROM) ROHM BR24S16FVJ-WE2 BR24S16FVJ-WE2数据手册

BR24S16FVJ-WE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.4568 ¥ 3.8595
10+ $ 0.4368 ¥ 3.691
50+ $ 0.4242 ¥ 3.5845
100+ $ 0.4095 ¥ 3.4603
200+ $ 0.385 ¥ 3.4159
500+ $ 0.379 ¥ 3.3627
库存: 2550
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 19.29
