BRCE064GWZ-3E2

厂牌: ROHM
产品描述: 64Kb (8K x 8) 1.6V~5.5V 8Kx8 1.6V EEPROM,Non-Volatile 5.5V 400KHz 900ns I2C 40Year 贴片安装,黏合安装
供应商型号: BRCE064GWZ-3E2DKR-ND
供应商: Digi-Key
标准整包数: 1
ROHM 带电可擦可编程只读存储器(EEPROM) BRCE064GWZ-3E2

BRCE064GWZ-3E2概述


    产品简介


    BRCE064GWZ-3 系列串行EEPROM
    BRCE064GWZ-3 是一款容量为64K比特的串行EEPROM(电可擦可编程只读存储器),通过I2C总线接口进行数据传输。此产品广泛应用于消费电子、工业控制、通信设备等领域,特别是在需要高可靠性存储的应用场景中表现出色。

    技术参数


    主要规格
    - 存储容量: 64Kbits
    - 工作电压范围: 1.6V 到 5.5V
    - 存储温度范围: -65°C 至 125°C
    - 工作温度范围: -40°C 至 85°C

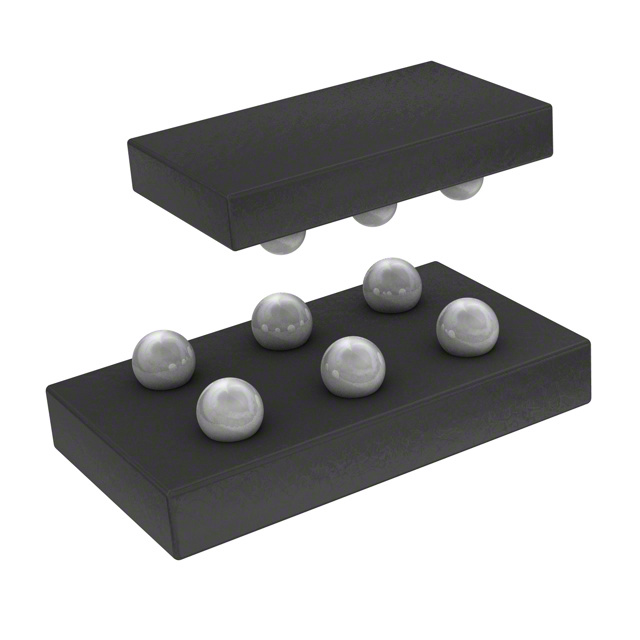

    - 封装类型: UCSP25L1,尺寸为 1.50mm x 1.00mm x 0.30mm
    性能参数
    - 写周期: ≥1,000,000次
    - 数据保持时间: ≥40年
    - 最大时钟频率: 400kHz
    - 输入高电平电压: 0.7Vcc 至 Vcc+1.0V
    - 输入低电平电压: -0.3V 至 +0.3Vcc
    - 输出低电平电流: ≤0.4mA (Vcc=2.5V),≤0.2mA (Vcc=1.6V)
    - 供应电流 (写): ≤2.0mA (Vcc=5.5V, fSCL=400kHz)
    - 供应电流 (读): ≤0.5mA (Vcc=5.5V, fSCL=400kHz)

    产品特点和优势


    BRCE064GWZ-3 具有多项显著优势:
    - 兼容性强: 支持标准 I2C 接口,可以与其他设备共享同一端口。
    - 宽电压操作范围: 可以在 1.6V 到 5.5V 范围内正常工作,特别适合电池供电设备。
    - 出色的写入稳定性: 最多可达 1,000,000 次写周期,且具有防误写保护功能。
    - 长数据保持时间: 数据可保持超过 40 年,保证了数据的持久性和可靠性。
    - 噪声过滤: 内置 SCL 和 SDA 终端的噪声滤波器,提高了抗干扰能力。

    应用案例和使用建议


    BRCE064GWZ-3 常用于:
    - 工业自动化系统: 存储控制参数和配置数据。
    - 消费电子产品: 如手机、电视、智能家居设备等。
    - 通信设备: 如路由器、交换机等。
    使用建议:
    - 在接线时应确保电源和地线连接正确,避免电压波动导致设备损坏。
    - 设计电路时需考虑信号完整性,特别是在高速数据传输时要注意布线长度和走线方式。
    - 应用过程中应确保输入输出电压符合规范,防止过高电压导致器件损坏。

    兼容性和支持


    BRCE064GWZ-3 支持 I2C 协议,兼容市面上多数 I2C 主控制器。制造商 ROHM 提供详细的技术文档和支持服务,如客户技术支持、样品请求和批量生产咨询。

    常见问题与解决方案


    1. 问题: 写入数据时不稳定。
    - 解决方案: 检查电源电压是否稳定,确认输入输出电压是否符合要求。如果仍然存在问题,检查接地情况和信号完整性。

    2. 问题: 数据无法读取。
    - 解决方案: 检查读取时钟频率是否在允许范围内,确认读取命令是否正确发出,验证地址是否匹配。

    总结和推荐


    综上所述,BRCE064GWZ-3 是一款高效可靠的串行 EEPROM,具备多种优异特性,适用于广泛的电子设备。其宽电压操作范围、出色的写入稳定性和长数据保持时间使其在各种应用场景中表现出色。强烈推荐此产品用于需要高可靠性的存储需求场景。
    希望这篇文章能够帮助您更好地了解 BRCE064GWZ-3 的特性和优势,以及如何在您的项目中充分利用它。

BRCE064GWZ-3E2参数

参数
最大访问时间 900ns
编程电压 1.6V~5.5V
接口类型 I2C
存储容量 64Kb (8K x 8)
输出使能访问时间 -
最小工作供电电压 1.6V
最大工作供电电压 5.5V
组织 8Kx8
最大时钟频率 400KHz
存储器类型 EEPROM,Non-Volatile
数据保留时长 40Year
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BRCE064GWZ-3E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BRCE064GWZ-3E2数据手册

厂牌 PDF简要描述 下载
ROHM 带电可擦可编程只读存储器(EEPROM) ROHM BRCE064GWZ-3E2 BRCE064GWZ-3E2数据手册

BRCE064GWZ-3E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
10+ $ 0.5543 ¥ 4.6838
25+ $ 0.5285 ¥ 4.4662
50+ $ 0.4791 ¥ 4.0483
100+ $ 0.4452 ¥ 3.726
250+ $ 0.4246 ¥ 3.5535
500+ $ 0.4097 ¥ 3.4285
1000+ $ 0.3953 ¥ 3.3079
库存: 2880
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.24
