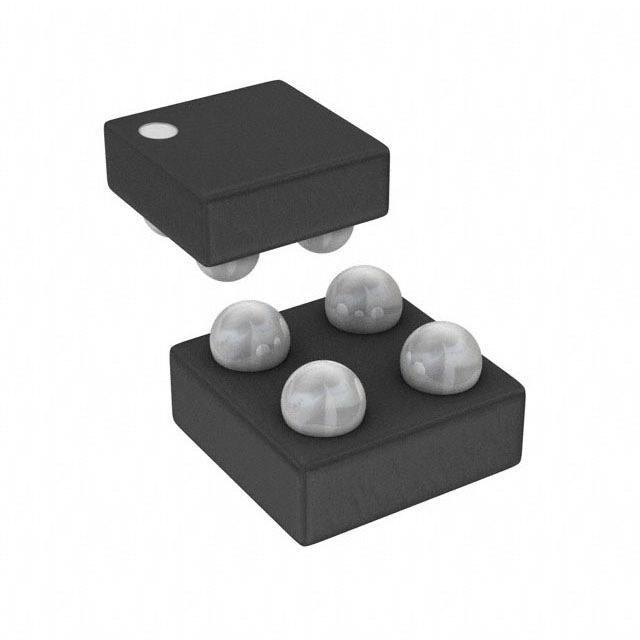

BU52792GWZ-E2

产品分类: 固态继电器
厂牌: ROHM
产品描述: Hall Effect Sensor 0.5mA Omnipolar 3.3V 4-Pin UCSP Tape
供应商型号: 755-BU52792GWZ-E2
供应商: Mouser
标准整包数: 1
ROHM 固态继电器 BU52792GWZ-E2

BU52792GWZ-E2概述

    文章标题:BU52792GWZ Omnipolar Detection Hall IC 技术手册解析

    1. 产品简介


    BU52792GWZ 是一款由ROHM半导体公司生产的全极检测霍尔效应集成电路。该芯片主要用于电子设备的开盖检测,如平板电脑、智能手机、笔记本电脑、数码相机等。霍尔效应集成电路利用磁场检测原理,能对南极(S极)和北极(N极)进行检测,从而实现可靠的开关控制功能。

    2. 技术参数


    - 供电电压范围:2.7V 至 5.5V
    - 操作点:±2.4 mT(典型值)
    - 磁滞:0.4 mT(典型值)
    - 周期:50 ms(典型值)
    - 平均供电电流:3.2 μA(典型值)
    - 输出类型:CMOS
    - 工作温度范围:-40°C 至 +85°C
    - 封装尺寸:UCSP35L1 0.80mm x 0.80mm x 0.40mm

    3. 产品特点和优势


    - 全极检测:能够识别南极和北极磁场,灵活应用于不同设备。
    - 微功耗运行:采用间歇式工作模式,在不使用时降低功耗,延长电池寿命。
    - 超紧凑封装:适用于空间受限的应用场合,提高设计灵活性。
    - 稳定性能:具备宽泛的工作电压和温度范围,确保在各种环境下稳定运行。

    4. 应用案例和使用建议


    应用案例:霍尔IC广泛用于各种移动设备的开盖检测系统,当设备打开或关闭时,可以自动切换至相应的工作状态,从而提升用户体验。
    使用建议:
    - 电源连接注意事项:务必避免电源反接导致损坏。可以增加外部二极管来保护。
    - 接地与去耦电容:确保电路板上设计低阻抗的电源线,并为所有电源引脚并联去耦电容,以减少噪声干扰。
    - 磁场位置与强度选择:为了确保良好的检测效果,需要根据霍尔IC的灵敏度选择合适尺寸和强度的永磁体。

    5. 兼容性和支持


    霍尔IC兼容多种电子设备和系统,具有高度的通用性。ROHM公司提供详尽的技术支持文档,用户手册,以及其他辅助材料,方便开发者集成使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源反接 | 在电源与IC之间增加一个外部二极管 |
    | 输出不稳定 | 确保去耦电容正确安装并选择合适的容量 |

    7. 总结和推荐


    综上所述,BU52792GWZ 是一款专为便携设备设计的高效、可靠且易于集成的霍尔效应集成电路。凭借其优越的操作性能和广泛的适用性,我们强烈推荐这款产品应用于各类移动设备中。无论是从性能还是成本考虑,这都是一款非常值得选用的产品。

BU52792GWZ-E2参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
输入电压 -
通用封装 XFBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BU52792GWZ-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BU52792GWZ-E2数据手册

厂牌 PDF简要描述 下载
ROHM 固态继电器 ROHM BU52792GWZ-E2 BU52792GWZ-E2数据手册

BU52792GWZ-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5865 ¥ 4.9559
5+ $ 0.5152 ¥ 4.3534
10+ $ 0.4543 ¥ 3.8384
50+ $ 0.4324 ¥ 3.6538
100+ $ 0.3938 ¥ 3.3276
500+ $ 0.3478 ¥ 2.9386
1000+ $ 0.3337 ¥ 2.8199
2000+ $ 0.3132 ¥ 2.6465
3000+ $ 0.3002 ¥ 2.537
库存: 1361
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.95
