DHO1202

产品分类:
产品描述:
供应商型号: DHO1202
供应商: 国内现货
标准整包数: 1
RIGOL/北京普源精电  DHO1202

DHO1202概述


    产品简介

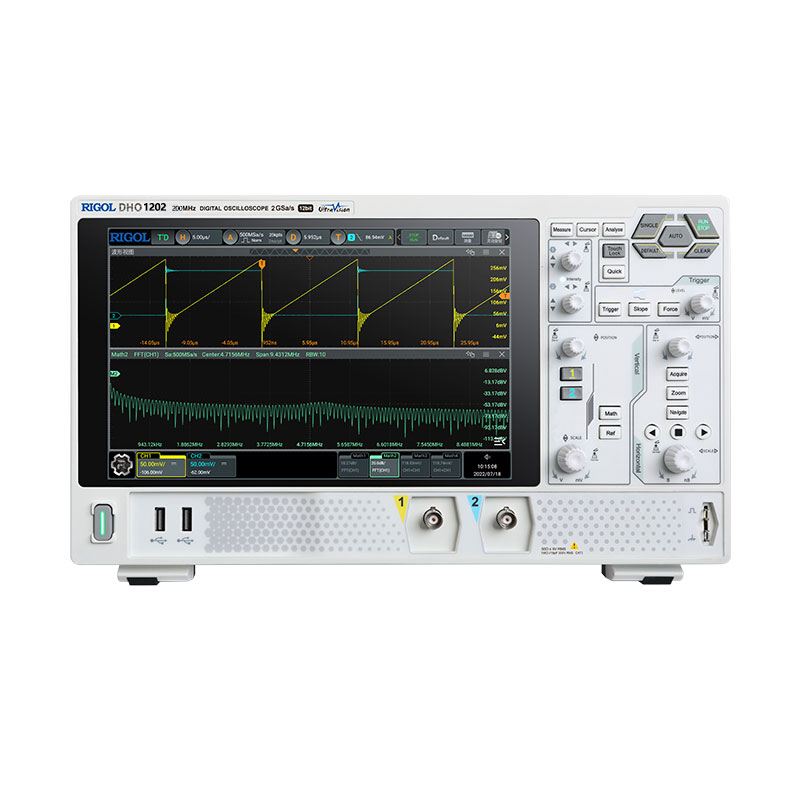

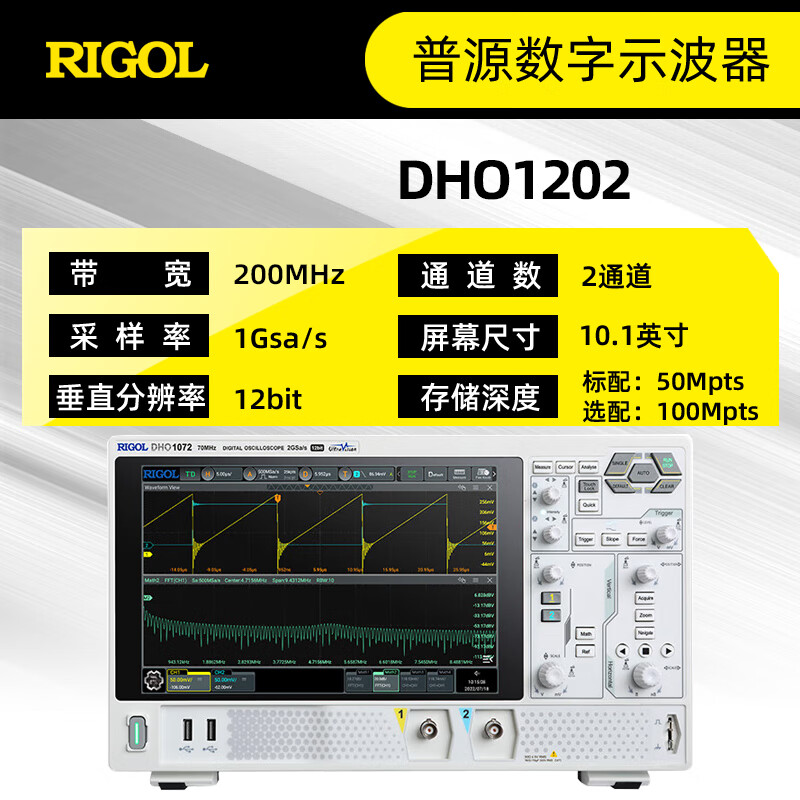

    RIGOL DHO1000系列数字示波器是一款面向主流示波器市场需求设计的产品。该系列产品采用了RIGOL自主研发的新一代“Centaurus”芯片组,拥有超低噪声底噪以确保信号更干净,并能准确测量微小信号。本系列示波器提供了2/4个模拟通道以及1个外部通道的选择,可满足不同应用场景的需求。

    技术参数


    - 模拟带宽(-3 dB):70 MHz、100 MHz、200 MHz(可选)
    - 输入通道:2+EXT、4+EXT
    - 上升时间(典型值):≤5 ns(70 MHz型号)、≤3.5 ns(100 MHz型号)、≤1.75 ns(200 MHz型号)
    - 最大采样率:2 GSa/s(单通道模式),1 GSa/s(所有通道模式)
    - 标准内存深度:50 Mpts(单通道模式),25 Mpts(所有通道模式)
    - 可选内存深度:100 Mpts(单通道模式),50 Mpts(所有通道模式)
    - 最大波形捕获率:50,000 wfms/s(矢量模式),1,500,000 wfms/s(UltraAcquire模式)
    - 垂直分辨率:12位
    - 显示屏尺寸和类型:10.1英寸电容式多点触控显示屏,分辨率为1280x800
    - 输入耦合:DC、AC或GND
    - 输入阻抗:1 MΩ ± 1%
    - 输入电容:19 pF ± 3 pF
    - 探头衰减比:0.001X 至 5000X
    - 最大输入电压:CAT I 300 Vrms,400 Vpk(DC + Vpeak)

    产品特点和优势


    RIGOL DHO1000系列数字示波器的独特之处在于采用了新开发的“Centaurus”芯片组,实现了高达1,500,000 wfms/s的波形捕获率,并具有100 Mpts的内存深度。12位的垂直分辨率和优秀的噪声底噪性能使其在准确性方面表现出色。这些特点使得它在设计、调试和测试过程中提供更为精确的测量结果,带来了非凡的T&M体验。此外,10.1英寸的高清触摸屏提供了良好的用户体验,而标准的USB设备和主机接口、LAN接口和HDMI接口则增加了它的多功能性。

    应用案例和使用建议


    RIGOL DHO1000系列数字示波器广泛应用于电子产品设计、调试和测试等领域。例如,在设计高频通信系统时,可以选择100 MHz或200 MHz型号来确保足够的带宽。对于需要长时间捕获稳定信号的应用,可以选择增加内存深度的版本。在实际操作中,用户可以根据具体需求灵活选择合适的通道数和内存配置。

    兼容性和支持


    该示波器支持多种探头和配件,包括高阻抗探头(如PVP2150、PVP2350等)和电流探头(如RP1001C、RP1002C等)。这些探头和配件可以与RIGOL的其他数字示波器兼容,为用户提供更多灵活性。此外,厂商还提供了丰富的技术支持和售后服务,确保用户在使用过程中获得帮助。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,如采样速率设置不当导致波形失真、触发设置错误导致波形不稳定等。以下是一些可能的解决方案:
    - 问题:波形失真
    - 解决办法:检查采样速率设置是否合理,根据信号频率调整到适当的采样速率。

    - 问题:触发设置不正确
    - 解决办法:重新校准触发设置,确保触发源和触发条件设置正确。如果需要捕捉特定信号特征,可以尝试使用高级触发模式,如脉冲宽度触发或视频触发。

    总结和推荐


    总体而言,RIGOL DHO1000系列数字示波器凭借其高性能、易用性和广泛的兼容性,在电子设计和测试领域表现出色。它特别适合需要高精度测量和实时捕获大量数据的应用。强烈推荐使用此产品进行精密测量和复杂信号分析。无论是研发工程师还是专业测试人员,都能从中受益。

DHO1202参数

参数
包装方式 散装

DHO1202厂商介绍

RIGOL(北京普源精电科技有限公司)是中国领先的测试测量设备供应商,专注于电子测试测量领域,提供全面的测试测量解决方案。RIGOL的产品线覆盖了示波器、频谱分析仪、信号源、数字万用表、电源等电子测试测量仪器。

RIGOL的产品主要分为以下几类:
1. 示波器:用于观察和分析电子信号的波形,广泛应用于电子设计、研发、生产和维修等领域。
2. 频谱分析仪:用于测量信号的频率特性,广泛应用于无线通信、射频识别、****等领域。
3. 信号源:用于产生各种电子信号,广泛应用于通信、**、导航等领域。
4. 数字万用表:用于测量电压、电流、电阻等电气参数,广泛应用于电子维修、电气安装等领域。
5. 电源:用于提供稳定的电源,广泛应用于电子设备供电、电池充电等领域。

RIGOL的优势在于:
1. 技术创新:RIGOL拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 性价比高:RIGOL的产品在保证性能的同时,价格相对实惠,具有较高的性价比。
3. 服务支持:RIGOL提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。
4. 品牌影响力:RIGOL作为国内知名的测试测量设备供应商,具有较高的品牌知名度和影响力。

DHO1202数据手册

厂牌 PDF简要描述 下载
RIGOL/北京普源精电 RIGOL/北京普源精电 DHO1202 DHO1202数据手册

DHO1202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8550.3
3+ ¥ 8161.65
5+ ¥ 7928.46
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8550.3
直接购买
加入购物车
