首页  >  产品百科  >  RT9610CGQW

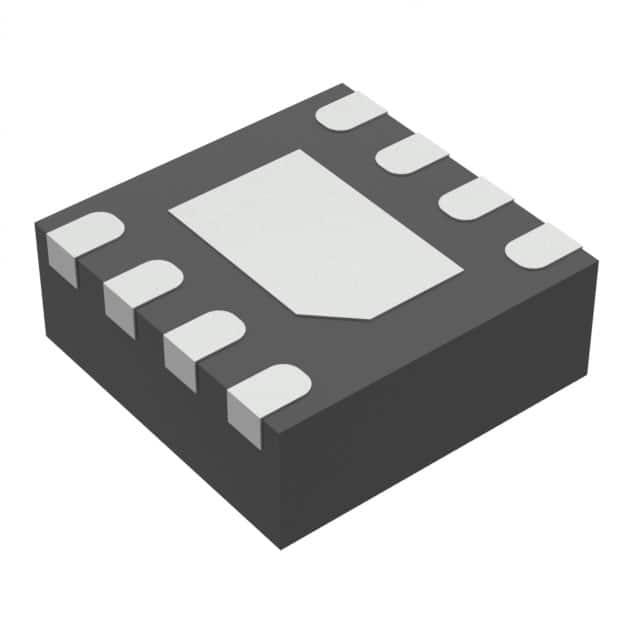

RT9610CGQW

产品分类: 栅极电源驱动器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 8ns 2 4.5V 5.5V 480mV,1.4V Non-Inverting MOSFET,N沟道 8ns 低压侧,高压侧 2A,2A QFN-8 贴片安装
供应商型号: RT9610CGQW
供应商: 云汉优选
标准整包数: 2500
RICHTEK TECHNOLOGY/台湾立锜科技 栅极电源驱动器 RT9610CGQW

RT9610CGQW概述

    RT9610C 高频同步整流降压 MOSFET 驱动器技术手册

    产品简介


    RT9610C 是由 Richtek Technology Corporation 生产的一款高性能双通道 MOSFET 驱动器,专为同步整流降压转换器设计。该产品主要驱动两个功率 N-MOSFET,适用于移动计算平台,如 Intel® 和 AMD® 移动微处理器的核心电压供应、高频率低剖面 DC/DC 转换器及高压输入 DC/DC 转换器。RT9610C 以其高效的热性能和快速的开关速度而著称,特别适合需要高效率的应用场景。

    技术参数


    - 输入电压范围:VIN = 4.5V 至 26V
    - 控制电压范围:VCC = 4.5V 至 5.5V
    - 环境温度范围:TA = -40°C 至 85°C
    - 工作频率支持:适应高频操作
    - 驱动能力:支持 0.5Ω 的导通电阻,能够提供高达 4A 的下拉电流
    - 保护机制:自适应防穿透保护
    - 输入信号:支持三态 PWM 输入,用于关断电源级
    - 其他特性:内置启泵开关、低偏置供电电流、VCC 上电复位(POR)功能
    - 封装类型:WDFN-8L 2x2 封装
    - 绝对最大额定值:内部开关上拉电阻 ≤ 80Ω;热阻 θJA = 45.5°C/W,θJC = 11.5°C/W

    产品特点和优势


    - 高性能驱动能力:0.5Ω 导通电阻和 4A 下拉电流能力确保了高效能输出。
    - 自适应防穿透保护:防止两个 MOSFET 同时导通,提升了系统稳定性。
    - 低功耗设计:低偏置供电电流减少静态功耗。
    - 易于集成:内置启泵开关和三态 PWM 输入,便于与其他控制器集成。

    应用案例和使用建议


    - 移动计算平台:RT9610C 特别适用于 Intel 和 AMD 的移动微处理器,为这些平台提供核心电压供应。
    - 高频低剖面 DC/DC 转换器:适合作为高频转换器中的关键组件,提升系统效率。
    - 优化建议:建议采用物理靠近 IC 的 1μF 陶瓷电容器来实现电源电压旁路,以获得最佳性能。

    兼容性和支持


    - 兼容性:与 Richtek 系列多相降压 PWM 控制器兼容,共同构成完整的微处理器核心电压调节解决方案。
    - 技术支持:Richtek 提供全面的技术支持,包括详细的规格说明书和应用指南。

    常见问题与解决方案


    - 问题 1:启动困难。
    解决方案:检查 VCC 电压是否达到 POR 起始阈值 4.5V 以上。
    - 问题 2:PWM 输入不稳定。
    解决方案:确保 PWM 输入信号在上升和下降阈值内稳定工作。
    - 问题 3:热管理问题。
    解决方案:使用大尺寸 PCB 并确保散热良好,避免过热。

    总结和推荐


    RT9610C 是一款高度集成的高性能 MOSFET 驱动器,具有出色的开关性能和优秀的热管理能力。它不仅适用于移动计算平台,还能广泛应用于高频率低剖面 DC/DC 转换器等领域。综上所述,RT9610C 在移动计算平台和工业应用中表现优异,强烈推荐给追求高性能和高可靠性的工程师和设计师。

RT9610CGQW参数

参数
输入类型 Non-Inverting
最小工作供电电压 4.5V
最大工作供电电压 5.5V
通道类型 -
逻辑电压 - VIL,VIH 480mV,1.4V
上升时间 8ns
驱动数量 2
最大高压侧电压-自举 -
电流 - 峰值输出(灌入,拉出) 2A,2A
最大传播延迟时间 -
驱动配置 低压侧,高压侧
下降时间 8ns
栅极类型 MOSFET,N沟道
2.05mm(Max)
2.05mm(Max)
750μm(Max)
通用封装 QFN-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RT9610CGQW数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 栅极电源驱动器 RICHTEK TECHNOLOGY/台湾立锜科技 RT9610CGQW RT9610CGQW数据手册

RT9610CGQW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.594
库存: 15000
起订量: 2500 增量: 7500
交货地:
最小起订量为:2500
合计: ¥ 1485
直接购买
加入购物车
