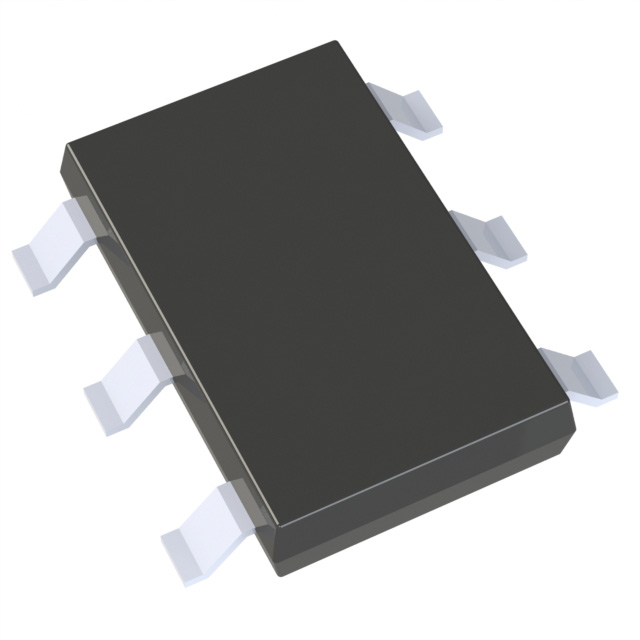

RT7304AGE

产品分类: AC-DC稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: Flyback,Step-Down (Buck),Step-Up (Boost) No SOT-23-6 导线安装,贴片安装,黏合安装
供应商型号: RT7304AGE SOT23-6
供应商: 国内现货
标准整包数: 3000
RICHTEK TECHNOLOGY/台湾立锜科技 AC-DC稳压器 RT7304AGE

RT7304AGE概述

    RT7304A: 电子元器件技术手册

    1. 产品简介


    RT7304A 是一款由瑞萨科技(Richtek Technology Corporation)生产的恒流LED驱动控制器,集成有主动功率因数校正(PFC)功能。它能在宽泛的输入电压范围内提供高功率因数,通过准谐振模式(QR模式)工作以实现更高的效率。采用初级侧调节(Primary Side Regulation, PSR),RT7304A 可在无并联调节器和光耦合器的情况下精确控制输出电流,从而减少外部组件数量、成本及驱动板体积。
    主要功能:
    - 恒流控制
    - 主动PFC
    - 准谐振模式
    - 多重保护功能
    应用领域:
    - AC/DC LED照明驱动器

    2. 技术参数


    电气特性:
    - 供电电压:11V 至 34V
    - 最大功率因数:0.98
    - 最大效率:92%
    - 工作温度范围:-40°C 至 125°C
    - 热关断温度:150°C
    - 绝对最大额定值:供电电压40V,其他引脚6V
    典型参数:
    - 峰值电流检测电压阈值(VCSSD):1.7V
    - 开关频率:最高65μs
    - 启动时间:130μs
    - 最小开关周期:8.5μs
    - 最小导通时间:1.25μs
    - 功率耗散:0.42W(SOT-23-6封装)

    3. 产品特点和优势


    - 恒流控制:无需并联调节器和光耦合器,简化电路设计。
    - 高功率因数:在广泛的输入电压范围内提供高功率因数。
    - 准谐振模式:提高转换效率。
    - 多重保护功能:包括开路/短路保护、过温保护等。

    4. 应用案例和使用建议


    RT7304A 主要应用于AC/DC LED照明驱动器,适用于需要高效率和高可靠性的照明系统。例如,在LED灯泡或LED照明灯具的应用中,可以利用其高效能和高可靠性,实现稳定输出。为了优化系统性能,建议将RT7304A应用于宽电压范围的电源环境中,并确保良好的散热设计,以防止过热问题。

    5. 兼容性和支持


    RT7304A 支持多种电子元器件和设备,适用于标准的AC/DC转换器应用。瑞萨科技提供了详细的技术支持文档和应用指南,用户可以根据需求访问这些资源,确保系统的可靠运行。瑞萨科技还提供了一定期限内的技术支持和质保服务。

    6. 常见问题与解决方案


    - 问题1:输出电流不稳定
    - 解决方案:检查电流感应电阻(RCS)是否正确设置,必要时调整或更换。

    - 问题2:电源启动后立即关断
    - 解决方案:确认供电电压是否达到起始电压阈值(VTHON)。

    - 问题3:过温保护触发
    - 解决方案:改善散热设计,确保器件工作在安全温度范围内。

    7. 总结和推荐


    RT7304A 是一款集成了多种先进特性的高性能LED驱动控制器,特别适合于高效率、高可靠性的LED照明应用。其具备独特的恒流控制技术和高功率因数,能够有效降低外部组件数量,简化设计,提高可靠性。总体而言,RT7304A 是一个值得推荐的产品,尤其适用于工业级和商业级LED照明系统。强烈推荐使用这款产品来满足对高品质、高可靠性的需求。

RT7304AGE参数

参数
电压 - 电源(Vcc/Vdd) -
击穿电压 -
隔离 -
输出电流 -
拓扑 Flyback,Step-Down (Buck),Step-Up (Boost)
占空比 -
最小输入电压 -
最大输出电压 -
最小输出电压 -
开关频率 -
故障保护 -
功率 -
内部开关 No
最大输入电压 -
通用封装 SOT-23-6
安装方式 导线安装,贴片安装,黏合安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

RT7304AGE数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 AC-DC稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT7304AGE RT7304AGE数据手册

RT7304AGE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.9838
6000+ ¥ 1.9493
12000+ ¥ 1.9148
库存: 70000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5951.4
