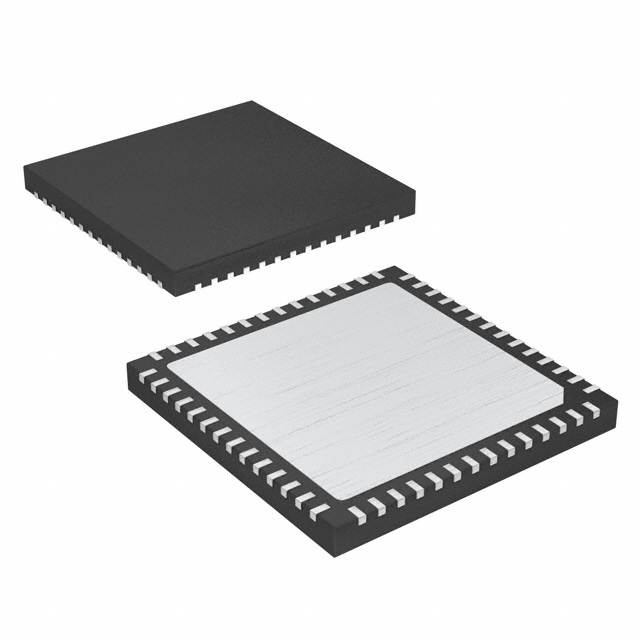

RT8859MGQW

产品分类: 电源管理芯片(PMIC)
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 250mV 4.5V 1.52V 5.5V 控制器,Intel IMVP-7,VR12™ QFN 贴片安装,黏合安装
供应商型号: 1028-1175-1-ND
供应商: Digi-Key
标准整包数: 1
RICHTEK TECHNOLOGY/台湾立锜科技 电源管理芯片(PMIC) RT8859MGQW

RT8859MGQW概述

    RT8859M 多相 PWM 控制器技术手册

    1. 产品简介


    RT8859M 是一款由 Richtek Technology Corporation 生产的多相 PWM(脉宽调制)控制器,主要用于 CPU 核心电源供应。它包括两个电压轨:一个四/三/二/一相同步降压控制器(CORE VR)和一个单相降压控制器(AXG VR)。该控制器符合 VR12/IMVP7 标准,可广泛应用于笔记本电脑、台式机和服务器中的多相 CPU 核心电源供应。

    2. 技术参数


    - 电压轨:四/三/二/一相 + 单相
    - 拓扑结构:G-NAVPTM(Green Native AVP)
    - 接口:串行 VID 接口(Serial VID Interface)
    - 精度:0.5% 的数模转换器(DAC)精度
    - 远程电压传感:差分远程电压传感
    - 平台编程:内置模拟数字转换器(ADC)进行平台设置
    - 电流平衡:准确的电流平衡
    - 温度补偿:系统热补偿 AVP
    - 轻载条件下的二极管仿真模式
    - 快速瞬态响应
    - 兼容性:VR12 / IMVP7 兼容的电源管理状态
    - 频率:最高每相达到 1MHz 的开关频率
    - 保护功能:过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、负电压保护(NVP)和欠压锁定(UVLO)
    - 封装:小尺寸 56 引脚 WQFN 封装
    - 环保特性:RoHS 和无卤素

    3. 产品特点和优势


    RT8859M 主要特点包括:
    - G-NAVPTM 拓扑:采用绿色原生 AVP 拓扑,提高效率并易于配置。
    - 多功能性:支持多种操作状态,例如 VR12/IMVP7 兼容的电源管理状态。
    - 高精度:0.5% 的 DAC 精度确保了精确的电压调节。
    - 快速响应:具备快速瞬态响应能力,优化 AVP 性能。
    - 灵活的配置选项:提供多种设置功能,如 DVID 改进、外部无负载偏移设置等。

    4. 应用案例和使用建议


    RT8859M 主要应用于:
    - 笔记本电脑、台式机和服务器中的多相 CPU 核心电源供应。
    - AVP 步降转换器。
    使用建议:
    - 根据实际需求选择合适的相数,以实现最佳性能。
    - 在安装时需注意热补偿设置,以确保长期稳定性。
    - 考虑到高精度需求,应在应用中采用适当的滤波措施。

    5. 兼容性和支持


    - 兼容性:RT8859M 具备出色的兼容性,能够与多种处理器和电源管理系统无缝集成。
    - 技术支持:Richtek Technology Corporation 提供全面的技术支持,包括详细的用户手册和应用指南,帮助客户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题1:控制器启动失败。
    - 解决方案:检查电源电压是否稳定,确认所有连接点正确无误。
    - 问题2:输出电压不稳定。
    - 解决方案:调整反馈回路参数,确保适当的补偿设置。
    - 问题3:出现过温报警。
    - 解决方案:检查散热设计是否合理,适当增加散热片或风扇。

    7. 总结和推荐


    RT8859M 是一款高性能的多相 PWM 控制器,具备高精度、快速响应和灵活配置等优点。它非常适合用于高要求的应用场景,如笔记本电脑、台式机和服务器中的多相 CPU 核心电源供应。综上所述,强烈推荐在上述应用中使用 RT8859M,这将显著提升系统的整体性能和稳定性。

RT8859MGQW参数

参数
工作电源电流 -
最大输出电压 1.52V
最小输出电压 250mV
应用场景 控制器,Intel IMVP-7,VR12™
最大工作供电电压 5.5V
最小工作供电电压 4.5V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT8859MGQW数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 电源管理芯片(PMIC) RICHTEK TECHNOLOGY/台湾立锜科技 RT8859MGQW RT8859MGQW数据手册

RT8859MGQW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.015 ¥ 59.2768
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
