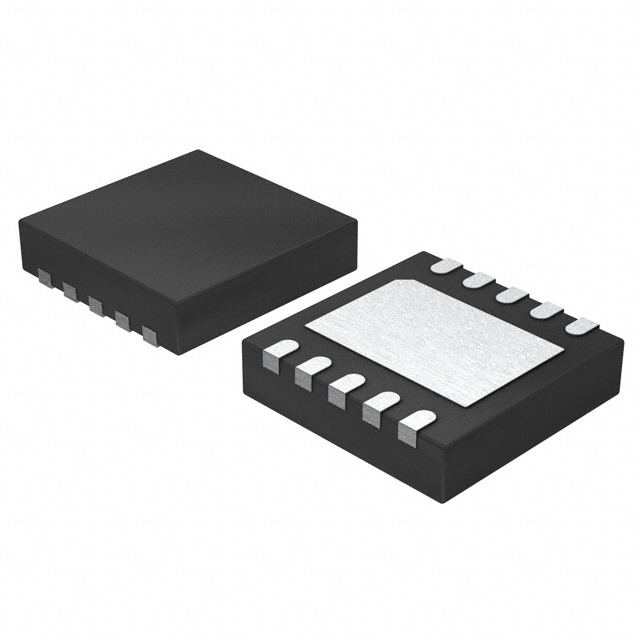

RT9089AGQW

产品分类: 电源管理芯片(PMIC)
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 1.1V 3.5V 转换器,DDR 总线端接稳压器 DFN 贴片安装,黏合安装
供应商型号: RT9089AGQW QFN
供应商: 国内现货
标准整包数: 2500
RICHTEK TECHNOLOGY/台湾立锜科技 电源管理芯片(PMIC) RT9089AGQW

RT9089AGQW概述

    # RT9089A DDR终止调节器技术手册

    产品简介


    RT9089A是一款由Richtek公司推出的DDR终止调节器,专为低成本、低外部组件数量系统设计。它主要用于笔记本电脑、台式机、服务器等领域,同时广泛应用于通信设备(如GSM基站)、电视显示设备、复印机及打印机、机顶盒等场景。该器件支持JEDEC标准的DDRI、DDRII、DDRIII及低功耗DDRIII/DDRIV的VTT总线终端,具备出色的负载瞬态响应能力,并仅需10μF陶瓷输出电容即可正常工作。

    技术参数


    输入输出特性
    - 输入电压范围:VIN = 1.1V~3.5V
    - 控制输入电压范围:VCNTL = 2.9V~5.5V
    - 输出电压精度:±25mV以内
    - 最大输出电流:2A(源/汇)
    - 输出电压范围:根据设定值浮动
    保护机制
    - 软启动功能
    - 欠压锁定(UVLO)保护
    - 过流保护(OCP),限流值高达2A
    - 热关断温度:160℃(典型值)
    工作环境
    - 结温范围:-40°C至125°C
    - 存储温度范围:-65°C至150°C
    封装信息
    - 封装类型:WDFN-10L 2x2(无铅且符合RoHS要求)
    - 引脚配置:见附图
    - 热阻抗:θJA=80°C/W

    产品特点和优势


    RT9089A以其高效能和高集成度成为众多电子系统的理想选择。主要特点如下:
    - 快速响应:内置高速运算放大器,确保优秀的负载瞬态响应。
    - 低外部组件需求:只需要少量的外部元件即可实现稳定运行。
    - 远程感应功能:支持精确的电压反馈控制。
    - 多功能性:适用于多种DDR内存接口规范,灵活适配不同应用场景。
    应用案例与使用建议
    典型应用场景
    1. 笔记本电脑:为DDR内存提供稳定的电源管理。
    2. 服务器和工作站:确保高性能计算环境下的可靠供电。
    3. 消费类电子产品:例如LCD/PDP电视等多媒体设备中复杂的图形处理单元。
    使用建议
    为了优化性能,在设计时应注意以下几点:
    - 确保输入电容靠近芯片引脚以减少寄生效应。
    - 输出端至少需要10μF以上的低ESR陶瓷电容器以维持稳定。
    - 合理规划PCB布局以改善散热效果,避免长时间过热。

    兼容性和支持


    RT9089A完全兼容现有的JEDEC标准,并且与大多数主流的主板架构相匹配。Richtek提供了全面的技术支持文档和服务保障,包括详细的参考设计指导书以及在线客服支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开机后无法正常启动 | 检查电源连接是否正确;确认所有必要的旁路电容已安装。|
    | 输出电压波动较大 | 增加输出电容容量至推荐值以上;检查周围布线是否存在干扰。|
    总结与推荐
    综上所述,RT9089A凭借其优异的技术指标和广泛的应用场景,在市场上具有很强的竞争优势。对于寻求高效能、低成本解决方案的设计师来说,这是一款非常值得推荐的产品。无论是开发新型硬件还是升级现有系统,RT9089A都能提供可靠的支持。因此,强烈建议将这款调节器纳入您的项目考量之中。

RT9089AGQW参数

参数
最小输出电压 -
应用场景 转换器,DDR 总线端接稳压器
最大工作供电电压 3.5V
最小工作供电电压 1.1V
工作电源电流 -
最大输出电压 -
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
