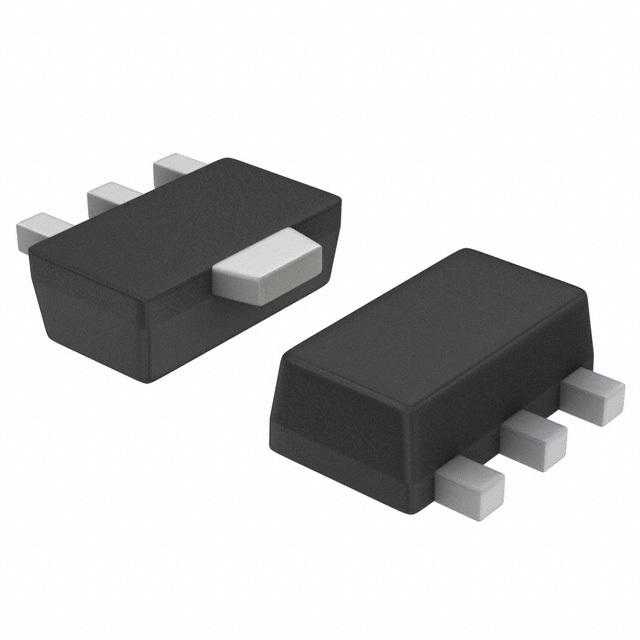

RT9161A-18GX

产品分类: LDO稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 110μA 正极 Fixed 500mA 1 1.8V 4.5V 1.8V 12V 1V@ 500mA 30mV 3%Vo SOT-89-3 贴片安装,黏合安装
供应商型号: RT9161A-18GX SOT89-3
供应商: 国内现货
标准整包数: 1000
RICHTEK TECHNOLOGY/台湾立锜科技 LDO稳压器 RT9161A-18GX

RT9161A-18GX概述

    RT9161/A 低功耗线性稳压器技术手册解读

    产品简介


    RT9161/A 是一款由 Richtek 推出的低功耗线性稳压器(LDO),具有 300mA 和 500mA 的固定输出电流版本,非常适合需要高精度电压调节的应用场景。其主要功能包括低功耗、极低的压差电压、过流保护及过温保护,同时支持宽范围的输出电压选择,能够满足多种设备的需求。
    这款产品广泛应用于LAN卡、CD-ROM、DVD驱动器等有线通信设备中,以及无线通信系统和电池供电系统中,如智能手机、平板电脑和其他便携式电子设备。

    技术参数


    以下是 RT9161/A 的关键技术参数:
    - 输入电压范围:0V 至 12V
    - 输出电压范围:1.5V 至 5.0V(通过特定编码确定)
    - 输出电流:300mA 或 500mA(具体型号取决于封装)
    - 低 Dropout 压降:
    - 输出电流为 100mA 时,压差为 200mV
    - 输出电流为 300mA 时,压差为 450mV
    - 输出电流为 500mA 时,压差为 750mV
    - 输出电压精度:±2%
    - 接地电流:典型值为 110μA
    - 工作温度范围:−40°C 至 125°C
    - 热关断:当芯片温度超过 165°C 时启动保护机制
    - 封装形式:SOT-23-3、SOT-89、SOT-223、TO-92(L型和T型)

    产品特点和优势


    RT9161/A 线性稳压器具备以下显著特点:
    1. 高效能:具备极低的压差电压,适合需要高效能的应用场合。
    2. 高精度:输出电压精确度达到 ±2%,确保稳定可靠。
    3. 高集成度:内部包含 P-MOSFET,无需基极电流,简化设计。
    4. 保护功能:具备电流限制和热关断功能,有效防止因过载或过热导致的损坏。
    5. 环保合规:符合 RoHS 标准,无铅且绿色环保。

    应用案例和使用建议


    RT9161/A 广泛应用于各类电子产品中,例如:
    - LAN卡:用于网络通信设备中的电源管理。
    - 无线通信系统:提供稳定的电源供应以增强信号处理能力。
    - 电池供电设备:降低功耗,延长设备续航时间。
    在实际使用中,建议采用至少 10μF 的电容作为输出滤波电容,并确保其等效串联电阻(ESR)不低于 200mΩ,以避免电压振荡现象的发生。同时,在输入端添加一个 1μF 或更高的电容有助于过滤输入噪声,确保输出电压的稳定性。

    兼容性和支持


    RT9161/A 支持多种标准封装类型,并且能够与市场上常见的电子元件无缝兼容。Richtek 提供了全面的技术支持和售后服务,用户可通过官方网站获取详细的产品文档和技术指导。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    1. 电压波动:检查输出电容的 ESR 是否满足要求;若不满足,则更换合适的电容。
    2. 发热严重:确保良好的散热设计,必要时增加外部散热片。
    3. 输出不稳定:确认输入电压稳定,并检查电路连接是否正确。

    总结和推荐


    综上所述,RT9161/A 是一款高性能、低成本的低功耗线性稳压器,适用于各种严苛的工作环境。其卓越的性能表现、丰富的功能特性和广泛的适用性使其成为许多电子工程师的理想选择。因此,我们强烈推荐 RT9161/A 在需要高效能电源管理的应用中使用。

RT9161A-18GX参数

参数
最大输入电压 12V
输出类型 Fixed
最小输出电压 1.8V
纹波抑制-PSRR -
最大输出电压 1.8V
线路调节 3%Vo
最大压差@电流 1V@ 500mA
输出电流 500mA
极性 正极
Iq-静态电流 110μA
最小输入电压 4.5V
负载调节 30mV
稳压器数量 1
通用封装 SOT-89-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT9161A-18GX数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 LDO稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT9161A-18GX RT9161A-18GX数据手册

RT9161A-18GX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.7406
2000+ ¥ 0.7277
4000+ ¥ 0.7148
库存: 19890
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 740.6
直接购买
加入购物车
