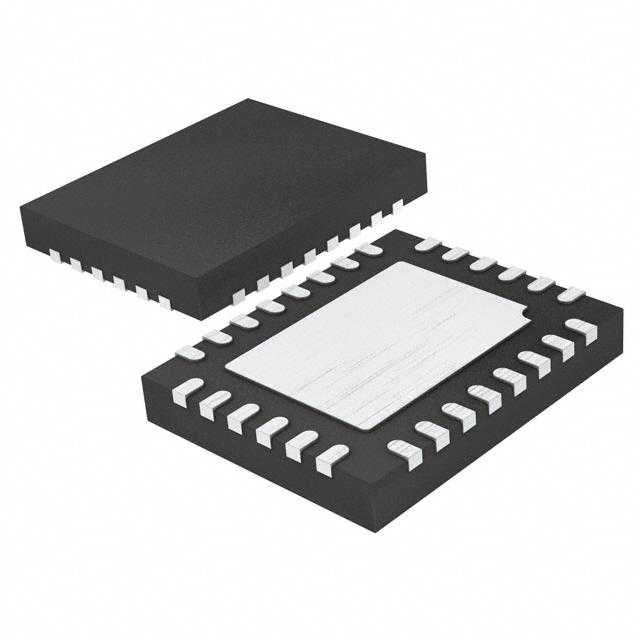

RT9118GQW

产品分类: 多媒体放大器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 2-Channel (Stereo) 8V 10*2 @ 8Ω 17V D 类 WFQFN-28(EP) 贴片安装,黏合安装
供应商型号: RT9118GQWCT-ND
供应商: Digi-Key
标准整包数: 1
RICHTEK TECHNOLOGY/台湾立锜科技 多媒体放大器 RT9118GQW

RT9118GQW概述

    RT9118: 高效双通道音频功率放大器

    产品简介


    RT9118是一款高效的双通道立体声音频功率放大器,由Richtek公司生产。该芯片专为桥接负载(BTL)扬声器设计,每个通道可提供高达10W的输出功率,且仅需8Ω的负载阻抗即可实现。RT9118不仅具备高效率的特点,还集成了许多保护机制,如过热保护、短路保护等。此外,它还配备了耳机放大器功能,适用于LCD电视、显示器、家庭音响设备、娱乐设备及电子音乐设备等多种应用场景。

    技术参数


    - 输入电压范围: 8V至17V
    - 8Ω负载下每通道输出功率:
    - 13V供电时为10W
    - 16V供电时为15W
    - 高效率: 最高达90%,无需额外散热
    - 直流检测保护: 通过内置电路防止直流通路
    - 无滤波操作: 内置展频调制,降低EMI并节省外部电感成本
    - 过温保护: 支持自动恢复
    - 封装: 28引脚WQFN-28L 4x5
    - 绝对最大额定值: 供电电压PVDDL、PVDDR、AVCC为-0.3V到21V;其他引脚为-0.3V到(GVDD + 0.3V)
    - 电源接地温度: 150°C

    产品特点和优势


    - 高效率: 90%的效率意味着在播放音乐时不需要额外的散热装置。
    - 内置保护: 包括过电流保护、过热保护和直流检测保护,确保安全运行。
    - 无滤波操作: 内置展频调制,减少EMI干扰,简化外围电路。
    - 易用性: 只需简单的电阻连接就可以调整输出功率限制,无需复杂的外部组件。

    应用案例和使用建议


    - LCD电视和显示器: 用于增强音效体验。
    - 家庭音响设备: 适合各类小型和中型音箱系统。
    - 娱乐设备和电子音乐设备: 在户外活动、音乐演出等场景中使用。
    使用建议:
    1. 使用合适的外部电阻连接到PLIMIT引脚以设置输出功率限制。
    2. 确保所有引脚正确接地,特别是GVDD引脚需要连接1μF的旁路电容。
    3. 在正常操作过程中保持EN引脚高电平,以避免进入低功耗模式。

    兼容性和支持


    - 兼容性: RT9118与标准的SnPb或Pb-Free焊接过程兼容,且RoHS符合标准。
    - 厂商支持: 提供详细的规格文档和技术支持,以帮助用户顺利集成和调试该芯片。

    常见问题与解决方案


    - 问题1: 输出信号失真严重
    - 解决方案: 检查负载阻抗是否正确匹配,调整内部增益设定。
    - 问题2: 过热保护触发
    - 解决方案: 确认电路板通风良好,散热片安装正确。

    总结和推荐


    RT9118以其高效、可靠的性能,在音频放大领域具有明显优势。该芯片不仅能满足家庭音响设备的需求,还能应用于各种娱乐设备中。强烈推荐在需要高效、低成本音频放大解决方案的项目中使用RT9118。

RT9118GQW参数

参数
最小工作供电电压 8V
THD + 噪声 -
输出类型 2-Channel (Stereo)
放大器类型 D 类
最大输出功率 10*2 @ 8Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 17V
通用封装 WFQFN-28(EP)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
