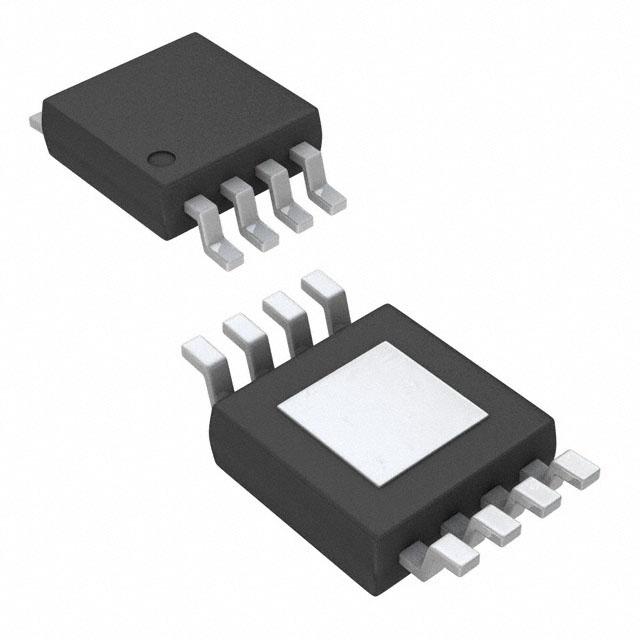

RT9187GSP

产品分类: LDO稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 60dB~50dB(100Hz~10kHz) 500μA 正极 Adjustable 1A 1 800mV 2.5V 4.5V 5.5V 360mV@ 1A 0.3% SOP-8-EP 贴片安装,黏合安装
供应商型号: UNP-RT9187GSP
供应商: 海外现货
标准整包数: 1
RICHTEK TECHNOLOGY/台湾立锜科技 LDO稳压器 RT9187GSP

RT9187GSP概述

    RT9187: 高性能超低功耗低压差线性稳压器

    1. 产品简介


    RT9187 是一款由瑞萨科技公司设计的高性能、超低功耗(ULDO)低压差(LDO)线性稳压器。它具有极高的电源抑制比(PSRR)和超低的压差电压,非常适合便携式RF和无线应用中对性能和空间要求严苛的应用场景。该产品可用于多种便携式和电池供电设备,如CDMA/GSM手机、笔记本电脑、掌上电脑、手持仪器以及各类小型PCI卡等。

    2. 技术参数


    RT9187 的技术参数如下:
    - 输出电压:固定输出电压从1.0V到3.3V可选,调整输出电压范围为0.8V至4.5V。
    - 输入电压范围:2.5V 至 5.5V。
    - 最大负载电流:1A。
    - 压差电压:在1A负载时,最低仅为240mV。
    - 静态电流:典型值为0.1μA(关闭模式下)。
    - 启动时间:小于40μs。
    - 电源抑制比(PSRR):10kHz时,最高可达-50dB。
    - 负载调节率:1.0A负载时,最高不超过0.4%/A。
    - 线性调节率:输出电压变化0.3%。

    3. 产品特点和优势


    RT9187的主要特点包括:
    - 超低噪声:适合RF应用。
    - 快速响应:在负载和线路瞬态变化时表现出色。
    - 低功耗:典型值小于0.1μA(关闭模式)。
    - 高输出精度:高达±0.4%。
    - 热保护:过温保护和热关断保护。
    - 兼容低ESR陶瓷电容:减少PCB面积需求。
    - 符合RoHS标准。

    4. 应用案例和使用建议


    RT9187 适用于多种便携式设备中,如智能手机、笔记本电脑、手持设备等。在这些应用中,它的超低噪声和超快响应特性使其成为理想的电源管理组件。使用时需要注意几点:
    - 在调整输出电压时,确保反馈电阻R2小于80kΩ以维持稳定性。
    - 确保输入电容CIN和输出电容COUT不小于2.2μF,同时CBP电容不大于10nF。

    5. 兼容性和支持


    RT9187 与市面上主流的陶瓷电容器兼容,且可使用SnPb或无铅焊接工艺进行组装。供应商提供详尽的技术文档和支持服务,确保客户能够正确使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1:当负载突然增大时,输出电压波动较大。
    解决方法:增加输出电容的容量,确保其不低于2.2μF。
    - 问题2:设备在高负载情况下无法启动。
    解决方法:检查输入电压是否稳定,且负载电流在安全范围内。

    7. 总结和推荐


    综上所述,RT9187 是一款高性能、低功耗、多功能的低压差线性稳压器,尤其适用于便携式设备和无线应用中。它具有超低噪声、快速响应、低功耗和高可靠性等显著优点。对于需要高效电源管理的场景,我们强烈推荐使用 RT9187。

RT9187GSP参数

参数
最大输入电压 5.5V
最大压差@电流 360mV@ 1A
负载调节 -
输出类型 Adjustable
纹波抑制-PSRR 60dB~50dB(100Hz~10kHz)
最大输出电压 4.5V
线路调节 0.3%
输出电流 1A
Iq-静态电流 500μA
最小输入电压 2.5V
极性 正极
最小输出电压 800mV
稳压器数量 1
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOP-8-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT9187GSP数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 LDO稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT9187GSP RT9187GSP数据手册

RT9187GSP封装设计

查看详情并下载
Symbol
Footprint
3D Model
