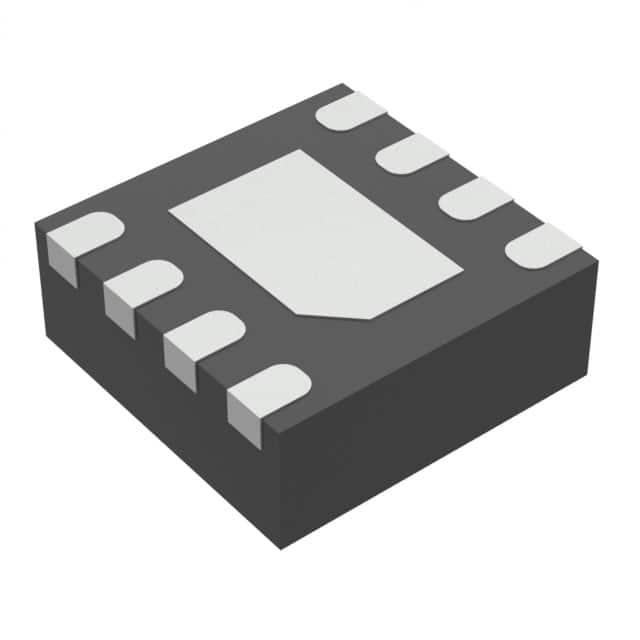

RT9829GQW

产品分类: 电源管理芯片(PMIC)
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: Dual Push Button Reset with Push Button Controlled Output Delay
供应商型号: RT9829GQW
供应商: 云汉优选
标准整包数: 2500
RICHTEK TECHNOLOGY/台湾立锜科技 电源管理芯片(PMIC) RT9829GQW

RT9829GQW概述

    RT9829 双按钮复位芯片技术手册

    1. 产品简介


    RT9829 是一款由 Richtek 生产的双按钮复位芯片,具备用户可选的延迟时间(tSRC),可以选择为 7.5 秒或 12.5 秒。该芯片主要用于电子设备的复位控制,通过两个复位输入按钮来实现。其广泛应用于智能手机、电子书、MP3播放器、游戏设备及便携式导航设备等领域。

    2. 技术参数


    - 复位输出:包含两个复位输出,分别是 RST1(低电平有效,开漏)和 RST2(高电平有效,推挽)。
    - 延迟设置时间:用户可以选择 7.5 秒或 12.5 秒的延迟时间。
    - 工作电压范围:1.65V 到 5.5V。
    - 电流消耗:最大电流消耗 2μA。
    - 温度范围:-40°C 至 85°C。
    - 复位逻辑电平:固定复位输入逻辑电平。
    - 小封装:采用 WDFN-8L 2x2 (COL) 封装,提供良好的热性能。

    3. 产品特点和优势


    RT9829 的主要特点包括:
    - 双按钮复位输入:提供两种复位输入方式,增强系统的灵活性。
    - 用户可选延迟时间:允许用户根据需求选择合适的复位延迟时间。
    - 无固定脉宽:提供完全推按钮控制的复位脉冲持续时间,增强了设备的适应性。
    - 宽工作电压范围:能够在较宽的工作电压范围内正常工作,提高了系统的可靠性。
    - 小巧封装:采用 8 引脚 2x2 毫米的小型封装,适合紧凑设计。

    4. 应用案例和使用建议


    RT9829 在各种便携式设备中得到广泛应用。例如,在智能手机中,它可以通过两个按钮控制系统的复位操作。此外,还可以用于电子书和 MP3 播放器中以确保设备的稳定运行。
    使用建议:
    - 确保将 VCC 和 VSS 引脚正确连接到电源和地线。
    - 使用 0.1μF 陶瓷电容进行去耦,以确保稳定的供电。
    - 在选择 DSR 引脚连接到 VCC 或 GND 时,根据具体应用需求决定延迟时间。

    5. 兼容性和支持


    RT9829 芯片与其他标准电子元器件兼容。厂商提供了详细的技术手册和数据表,以便用户快速理解和应用。同时,Richtek 提供了技术支持,帮助解决用户可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 复位输出不受按钮控制怎么办?
    - A: 确认复位按钮连接正确,且 DSR 引脚连接到适当的电平。
    - Q: 电流消耗过高如何处理?
    - A: 检查是否有额外负载连接到 VCC,或者是否有内部短路。
    - Q: 复位延迟时间不准确怎么办?
    - A: 确认连接到 DSR 引脚的电压是否正确,同时检查输入电压和温度是否在推荐范围内。

    7. 总结和推荐


    RT9829 芯片凭借其灵活的复位控制功能和广泛的适用性,非常适合便携式设备的设计。其双按钮复位输入和用户可选延迟时间的功能使其在市场上具有较强的竞争力。强烈推荐在便携式电子设备中使用这款芯片,以提高系统的稳定性和可靠性。
    综上所述,RT9829 芯片是一款可靠且功能强大的复位控制芯片,适用于多种应用场景。无论是需要精确控制复位过程的复杂系统还是简单的手持设备,RT9829 都能胜任并提供优秀的性能表现。

RT9829GQW参数

参数
最小工作供电电压 -
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
通用封装 WDFN-2
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT9829GQW数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 电源管理芯片(PMIC) RICHTEK TECHNOLOGY/台湾立锜科技 RT9829GQW RT9829GQW数据手册

RT9829GQW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.756
库存: 30000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1890
直接购买
加入购物车
