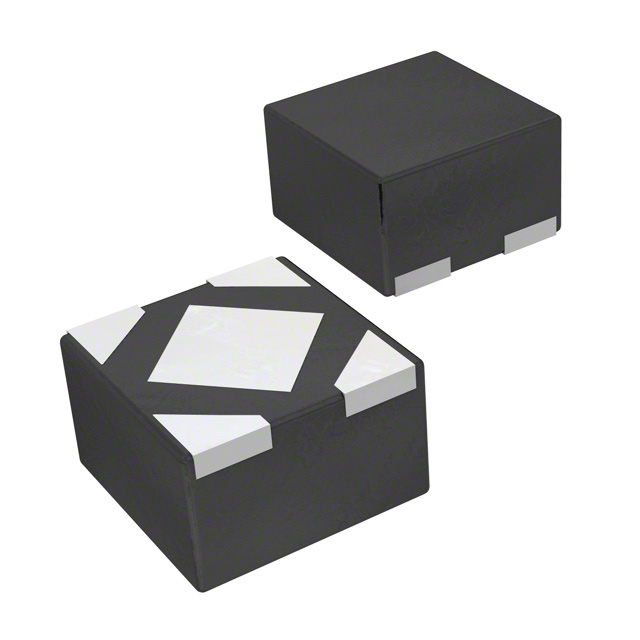

RT9073A-12GQZ

产品分类: LDO稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 75dB(1kHz) 3μA Fixed 250mA 1 1.2V 5.5V 1.2V@ 250mA QFN 贴片安装,黏合安装
供应商型号: RT9073A-12GQZ
供应商: 云汉优选
标准整包数: 2500
RICHTEK TECHNOLOGY/台湾立锜科技 LDO稳压器 RT9073A-12GQZ

RT9073A-12GQZ概述

    RT9073A 1μA IQ, 250mA Low-Dropout Linear Regulator

    1. 产品简介


    RT9073A 是一款低压差(Low-Dropout,LDO)线性稳压器,专为便携式和电池供电设备设计。它具备启用功能,工作电压范围为1.2V至5.5V,并能提供高达250mA的输出电流。该稳压器具有低功耗的特点,尤其适合需要延长电池使用寿命的应用场景。

    2. 技术参数


    - 输入电压范围:1.2V 至 5.5V
    - 输出电流:最高可达250mA(当VIN ≥ 2.3V)
    - 静态电流(IQ):1μA(无负载时)
    - 关断电流:低至0.1μA
    - 线性稳压精度:±2%
    - 陶瓷或钽电容稳定:可使用陶瓷或钽电容器稳定
    - 过流保护:内置电流限制保护
    - 过温保护:内置过温保护
    - 工作温度范围:-40°C 至 125°C
    - 封装类型:ZQFN-4L 1x1 (ZDFN-4L 1x1),SC-82

    3. 产品特点和优势


    - 低静态电流:1μA的静态电流使得在待机状态下的功耗极低,非常适合于电池供电的应用。
    - 高电源抑制比(PSRR):在1kHz时,PSRR高达75dB,有助于提高系统的抗干扰能力。
    - 稳定的输出电压:在宽泛的输入电压范围内(1.2V至5.5V),都能保持稳定的输出电压。
    - 内置电流和温度保护:有效的防止过载和短路损害,提升系统可靠性。

    4. 应用案例和使用建议


    - 便携式设备:如笔记本电脑、手机等设备,要求长时间运行且减少功耗。
    - 超低功耗微控制器:对于需要保持最低功耗的设计而言,该稳压器能够提供出色的解决方案。
    - 典型应用电路:将VIN和VOUT引脚连接到所需的电压源,通过合适的输入和输出电容进行滤波,确保稳定的工作。

    5. 兼容性和支持


    - 该产品可以与其他标准的LDO线性稳压器和电源管理芯片兼容。
    - 厂商提供了详尽的技术支持,包括详细的电气特性和热设计指南,帮助用户在设计阶段解决问题。

    6. 常见问题与解决方案


    - 问题1:如何处理过载或短路情况?
    - 解决方案:RT9073A 内置了过流保护功能,一旦检测到过载或短路情况,将自动进入保护状态,防止设备损坏。

    - 问题2:在高温环境下工作时需要注意什么?
    - 解决方案:注意散热设计,避免超过绝对最大结温(150°C)。可以通过增加散热片或优化PCB布局来提高散热效果。

    7. 总结和推荐


    综上所述,RT9073A是一款高性能的低功耗LDO稳压器,具备出色的稳定性、耐热性和安全性。特别适合需要长时间运行且注重功耗的设备。强烈推荐在便携式和电池供电设备中使用该产品。

RT9073A-12GQZ参数

参数
最大压差@电流 1.2V@ 250mA
输出电流 250mA
稳压器数量 1
最小输入电压 -
最小输出电压 1.2V
最大输入电压 5.5V
Iq-静态电流 3μA
线路调节 -
输出类型 Fixed
纹波抑制-PSRR 75dB(1kHz)
负载调节 -
极性 -
最大输出电压 -
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT9073A-12GQZ数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 LDO稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT9073A-12GQZ RT9073A-12GQZ数据手册

RT9073A-12GQZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
