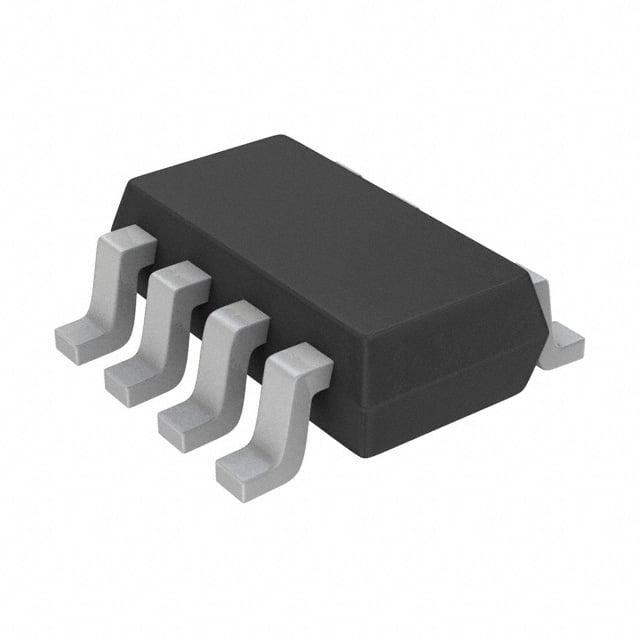

RT5788BGJ8F

产品分类: DC-DC稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: Buck Yes 1.5MHz Adjustable 1 6V 600mV 6V 2.5V SOT-8 贴片安装,黏合安装
供应商型号: 14M-RT5788BGJ8F
供应商: 云汉优选
标准整包数: 3000
RICHTEK TECHNOLOGY/台湾立锜科技 DC-DC稳压器 RT5788BGJ8F

RT5788BGJ8F概述


    产品简介


    RT5788A/B同步降压DC-DC转换器是一款简单易用的高效率电源管理集成电路,专为2.5V至6V的输入电压范围设计,可输出高达4A的电流。这款转换器内置低导通电阻(RDS(ON))的功率MOSFET,适用于多种设备和应用场合,如无线局域网(WLAN)芯片组电源、存储设备(固态硬盘和硬盘驱动器)、移动电话和手持设备、机顶盒(STB)、电缆调制解调器以及xDSL平台。

    技术参数


    - 输入电压范围: 2.5V 至 6V
    - 输出电压范围: 0.6V 至 6V
    - 最大占空比: 100%
    - 内置参考电压: 0.6V (±1.5%)
    - 固定开关频率: 1.5MHz
    - 最大输入电压: 7V
    - 最低启动电压 (VUVLO): 2.15V 至 2.45V
    - 最大导通时间 (tON): 60ns
    - 最大导通电阻 (RDS(ON)): 高侧 22mΩ,低侧 20mΩ
    - 最大输出电流: 4A
    - 保护功能: 过流保护、过温保护、输出欠压保护(带猝发模式)

    产品特点和优势


    - 超快瞬态响应: 利用先进的常开时间控制架构(ACOT),使得转换器具有超快的瞬态响应能力。
    - 无需外部补偿: 免除了传统补偿网络的需求,简化了设计。
    - 低ESR陶瓷电容适配: 可以直接使用低ESR陶瓷电容,降低了系统成本。
    - 软启动功能: 内置软启动功能,确保启动时不会产生大电流冲击。
    - 多功能保护机制: 包括过流保护、过温保护、输入欠压锁定、输出欠压保护及输出短路保护。

    应用案例和使用建议


    - WLAN芯片组电源: RT5788A/B在无线局域网应用中表现出色,能够提供稳定的电源供给。
    - 移动设备: 在智能手机和平板电脑等便携式设备中,这款转换器可以有效提高电池寿命。
    - 消费电子产品: 如STB、机顶盒和xDSL平台,可以在多种家用电子设备中实现高效能的电源管理。
    使用建议:
    - 建议在布局设计时,将输入电容器尽可能靠近VIN引脚放置,以减少寄生电感。
    - 考虑到高效率和稳定输出,建议选用低ESR陶瓷电容作为输出电容器。

    兼容性和支持


    - 封装: TSOT-23-8 (FC)封装
    - 兼容性: 该产品兼容多种电路设计和设备,特别是在需要高效率和快速瞬态响应的应用中表现优异。
    - 技术支持: 富满微提供全面的技术支持和产品文档,帮助客户快速上手和解决问题。

    常见问题与解决方案


    1. Q: 启动时出现大电流冲击怎么办?
    - A: 使用RT5788A/B的内部软启动功能来避免大电流冲击。
    2. Q: 设备在轻载条件下工作效率低怎么办?
    - A: 若使用的是RT5788A型号,可自动进入节能模式(PSM),提升轻载效率。
    3. Q: 输出电压不稳定怎么办?
    - A: 检查反馈电阻的分压比例是否正确,确保反馈电压准确。

    总结和推荐


    综上所述,RT5788A/B同步降压DC-DC转换器是一款集高效率、高集成度和多功能保护机制于一体的优秀产品。它非常适合需要高效能电源管理的应用场合,如移动设备、无线通信设备以及各种消费电子产品。其紧凑的封装和简便的设计使其成为设计师的首选,我们强烈推荐使用此产品。

RT5788BGJ8F参数

参数
最大输出电压 6V
开关频率 1.5MHz
拓扑 Buck
最大输入电压 6V
同步整流器 Yes
最小输入电压 2.5V
输出数量 1
最小输出电压 600mV
功能 Step-Down
输出类型 Adjustable
通用封装 SOT-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT5788BGJ8F数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 DC-DC稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT5788BGJ8F RT5788BGJ8F数据手册

RT5788BGJ8F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.4753
6000+ ¥ 1.4335
9000+ ¥ 1.3918
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4425.9
