RT6285GSP

产品分类: DC-DC稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 降压式 No 500KHz Adjustable 24V 1.222V 30V 5.5V SOP-8-EP
供应商型号: 14M-RT6285GSP
供应商: 云汉优选
标准整包数: 1

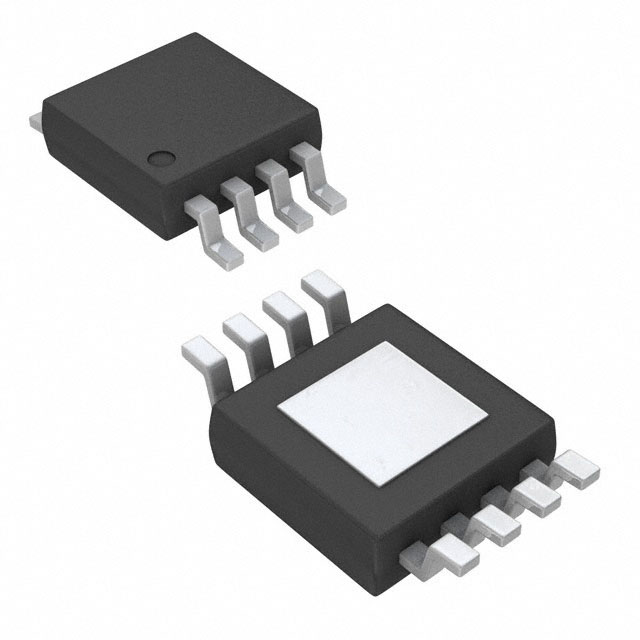

RICHTEK TECHNOLOGY/台湾立锜科技 DC-DC稳压器 RT6285GSP

RT6285GSP概述

    RT6285 高压同步降压转换器

    产品简介


    RT6285 是一款由Richtek Technology Corporation开发的高性能高压同步降压转换器。它能够在5.5V到30V的输入电压范围内提供高达5A的连续输出电流,适用于分布式电源系统、电池充电器、DSL调制解调器以及线性调节器的预调节器等应用场合。该芯片内部集成了一系列保护机制,确保在各种工作条件下的稳定性和可靠性。

    技术参数


    以下是RT6285的主要技术参数和性能指标:
    - 输出电流:5A
    - 内部软启动:是
    - 内部功率MOSFET开关电阻:110mΩ
    - 高效率:高达90%
    - 待机电流:25μA
    - 固定频率:500kHz
    - 热关断:是
    - 逐周期过电流保护:是
    - 工作输入电压范围:5.5V至30V
    - 可调输出电压范围:1.222V至24V
    - 封装形式:SOP-8(带裸露焊盘)
    - RoHS合规:是
    - 卤素自由:是

    产品特点和优势


    RT6285的最大优势在于其高效的转换能力和广泛的适用性。具体特点包括:
    - 高输出电流:能够提供5A的持续输出电流,适用于需要大功率的应用场景。
    - 内置软启动:确保启动时不会对输入源造成冲击。
    - 低开关损耗:内部MOSFET开关电阻为110mΩ,降低了功耗并提高了效率。
    - 宽输入电压范围:从5.5V到30V,适用于多种电源环境。
    - 小尺寸和少外部组件需求:集成度高,仅需少量外部组件即可实现高效转换。

    应用案例和使用建议


    RT6285可以广泛应用于各种工业和消费电子产品中。例如,在分布式电源系统中,它可以作为中间级降压转换器,为后续的负载提供稳定的电源。对于电池充电器,RT6285能够提供大电流的快速充电能力。
    使用建议:
    1. 确保合适的散热设计:由于其较高的功耗,特别是在满载运行时,需要良好的散热措施以避免过热。
    2. 选择合适的电感值:电感值的选择直接影响到转换器的性能和稳定性,推荐在最高输入电压下选择电感值。
    3. 外部电容的选择:输入和输出电容应该具备低ESR特性,以减少电压纹波和提高效率。

    兼容性和支持


    RT6285具有广泛的兼容性,可以与其他多种电源管理和控制设备无缝配合使用。制造商提供了详尽的技术支持文档和应用指南,有助于用户更好地理解和使用该产品。此外,制造商还提供长期的产品售后和技术支持服务,确保用户的使用体验。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及其解决办法:
    - 启动时无法正常工作:检查输入电压是否满足工作要求,确保EN引脚正确配置。
    - 输出电压不稳定:检查反馈回路的分压电阻是否匹配,确保分压比符合设计要求。
    - 温度过高:增加散热措施或优化电路布局,确保热管理方案的有效性。

    总结和推荐


    综上所述,RT6285是一款高性能、高效率的高压同步降压转换器。它在设计上考虑到了各种应用场景的需求,提供了丰富的保护机制和友好的用户接口。因此,无论是对于工业还是消费类产品,RT6285都是一个理想的选择。强烈推荐将RT6285用于需要高效、高精度电源转换的应用中。

RT6285GSP参数

参数
最小输出电压 1.222V
拓扑 降压式
最大输入电压 30V
最大输出电压 24V
输出类型 Adjustable
最小输入电压 5.5V
功能 Buck型
同步整流器 No
开关频率 500KHz
输出数量 -
通用封装 SOP-8-EP
包装方式 卷带包装

RT6285GSP数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 DC-DC稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT6285GSP RT6285GSP数据手册

RT6285GSP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.2862
10+ ¥ 2.0778
30+ ¥ 1.6273
100+ ¥ 1.439
300+ ¥ 1.3852
2000+ ¥ 1.3449
库存: 2039
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.28
