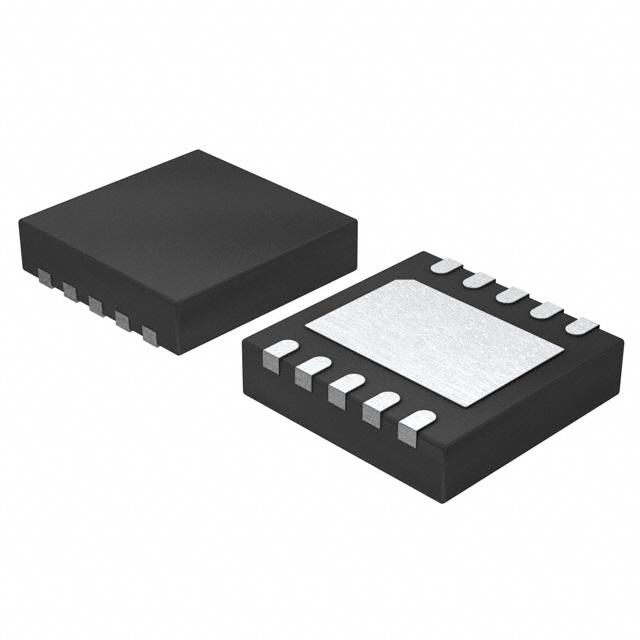

RT9505GQW

产品分类: 电池管理芯片
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 6V 超温,过压 锂离子电池 DFN 贴片安装,黏合安装
供应商型号: RT9505GQW WDFN-10L 3X3
供应商: 云汉优选
标准整包数: 1500

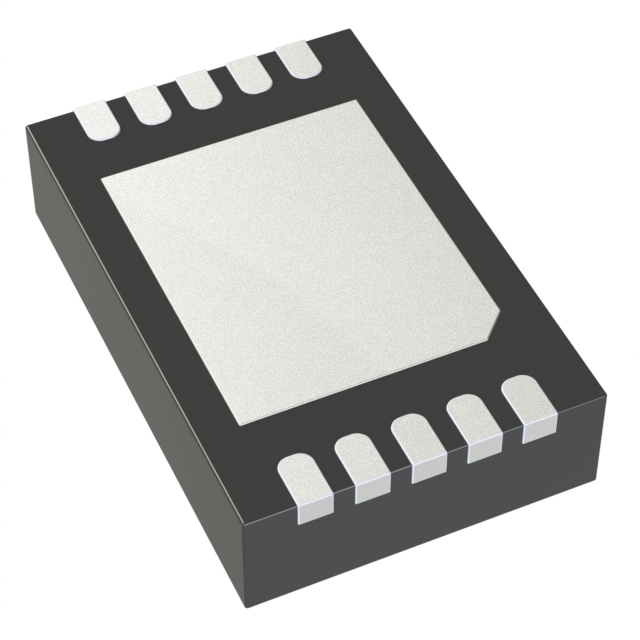

RICHTEK TECHNOLOGY/台湾立锜科技 电池管理芯片 RT9505GQW

RT9505GQW概述

    RT9505 18V Maximum Rating Li-Ion Battery Charger IC

    1. 产品简介


    RT9505是一款完全集成的低功耗单节锂离子电池充电器集成电路(IC),专为便携式应用设计。它可以由交流适配器供电,当移除交流适配器时,进入睡眠模式。RT9505采用预充模式、快充模式和恒压模式的控制算法来优化充电任务,其充电电流可高达1A,且内置温度监控功能,确保安全高效充电。

    2. 技术参数


    - 最大输入电压:18V
    - 内部集成PMOSFET
    - AC适配器电源良好状态指示灯
    - 充电状态指示灯
    - 欠压保护(UVP)
    - 过压保护(OVP)
    - 自动再充电功能
    - 电池温度监测
    - 封装尺寸:10引脚WDFN-10L 3x3(3mm x 3mm)
    - 热反馈调节充电率
    - RoHS认证,无铅

    3. 产品特点和优势


    - 18V最大额定电压:适用于不同电压等级的AC适配器,提高了系统的适用性。
    - 内置PMOSFET:减少了外部元件数量,简化了设计。
    - 智能充电管理:支持预充模式、快充模式和恒压模式,提高了充电效率和安全性。
    - 温度监控:实时监测电池温度,确保电池在安全温度范围内充电。
    - 节能模式:AC适配器移除后自动进入睡眠模式,减少电池漏电。

    4. 应用案例和使用建议


    应用案例:
    - 数字相机
    - 手机
    - 个人数据助理(PDA)
    - MP3播放器
    - 手持电脑
    使用建议:
    - 确保输入电容放置在接近芯片的位置,并连接到地平面以减少噪声干扰。
    - 输出电容也应放置在靠近芯片的位置,以提高稳定性。
    - 根据PCB布局质量选择合适的电容值,推荐在布局较差的情况下使用10uF电容。

    5. 兼容性和支持


    - 兼容性:适用于多种便携式设备。
    - 支持服务:如有需要,可联系销售代表获取更多技术支持。

    6. 常见问题与解决方案


    - Q1:如果电池电压低于预设阈值会怎样?
    A1:系统将启动预充模式,以安全方式恢复电池电量。

    - Q2:当AC适配器电压超过最大限制会发生什么?
    A2:系统会立即关闭P-MOSFET,以防止高电压损坏电路。
    - Q3:如何调整充电电流?
    A3:通过调整ISETA引脚上的电阻值来设置不同的充电电流。

    7. 总结和推荐


    RT9505是一款高性能的单节锂离子电池充电器,集成了多项保护功能和智能管理算法,适合便携式设备应用。它具有高效、稳定、安全的充电特性,推荐用于各种便携式电子设备中。总的来说,RT9505凭借其出色的性能和全面的安全措施,是理想的充电解决方案。

RT9505GQW参数

参数
最小工作供电电压 -
电池类型 锂离子电池
故障保护 超温,过压
接口类型 -
最大输出电压 -
最小输出电压 -
功能 -
输出电流 -
最大工作供电电压 6V
3.05mm(Max)
3.05mm(Max)
800μm(Max)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT9505GQW数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 电池管理芯片 RICHTEK TECHNOLOGY/台湾立锜科技 RT9505GQW RT9505GQW数据手册

RT9505GQW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 2.07
3000+ ¥ 1.9838
4500+ ¥ 1.8975
6000+ ¥ 1.8113
库存: 130000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 3105
