R5F51113ADLM#GA

产品分类:
产品描述:
供应商型号: Q-R5F51113ADLM#GA
供应商: 期货订购
标准整包数: 3920

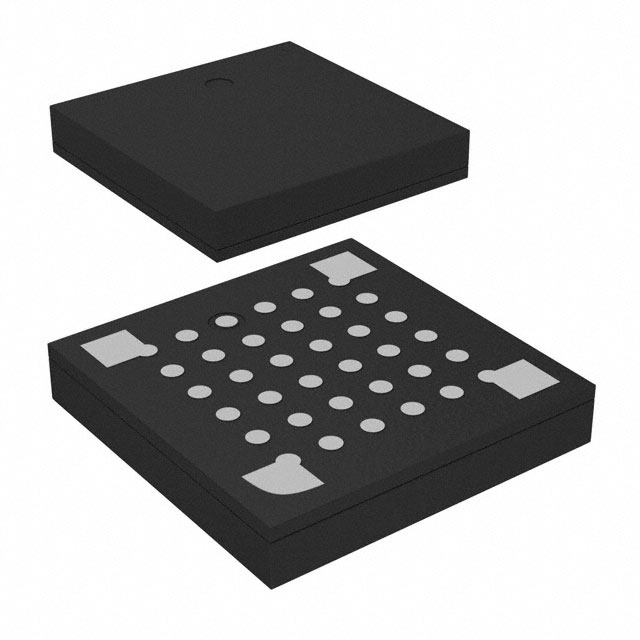

RENESAS ELECTRONICS  R5F51113ADLM#GA

R5F51113ADLM#GA概述


    产品简介


    本产品属于瑞萨电子(Renesas)的RX111系列,是一款高性能、低功耗的32位微控制器(MCU)。RX111 MCU配备了强大的32位RX CPU核心,能够实现高达50 DMIPS的处理能力,适用于广泛的应用领域,如工业控制、消费电子产品、医疗设备等。它提供了丰富的片上功能,包括高速闪存、数据闪存、SRAM、多种通信接口等,确保了高效的数据处理和可靠的系统运行。

    技术参数


    处理器
    - 最大操作频率:32 MHz
    - 单条指令执行时间:一个时钟周期
    - 地址空间:4GB线性地址
    - 寄存器集:通用寄存器16个,控制寄存器8个,累加器1个
    存储器
    - 闪存容量:16K/32K/64K/96K/128K/256K/384K/512K字节
    - 程序/擦写方法:串行编程(异步串行通信/USB通信)、自编程
    - RAM容量:8K/10K/16K/32K/64K字节
    - 数据闪存容量:8K字节,100万次擦写寿命
    功耗
    - 单一1.8V至3.6V供电
    - 操作模式:三种低功耗模式
    - 高速操作模式电流消耗:0.11 mA/MHz
    - 软件待机模式电流消耗:0.44 μA
    时钟和复位
    - 主时钟振荡器频率:1至20 MHz
    - 子时钟振荡器频率:32.768 kHz
    - 低速片上振荡器:4 MHz
    - 高速片上振荡器:32 MHz±1%
    - 独立看门狗定时器专用片上振荡器:15 kHz
    - 实时时钟源:子时钟

    产品特点和优势


    RX111系列MCU具备多个独特的功能优势:
    - 高性能处理:最大操作频率达32 MHz,单条指令执行仅需一个时钟周期。
    - 低功耗设计:提供三种低功耗模式,能够在不同应用需求下灵活调整。
    - 丰富片上资源:内置多个通信接口、多通道计时器和ADC/DAC,满足各种应用场景的需求。
    - 灵活的存储选项:提供不同的存储容量选择,适合不同的成本和性能要求。

    应用案例和使用建议


    RX111系列MCU广泛应用于工业控制、消费电子和医疗设备等领域。例如,在工业自动化中,MCU可以用于控制电机、传感器和其他执行机构;在智能家居中,MCU可用于实现智能家电的功能。
    使用建议:
    - 在高精度模拟信号采集时,可利用双触发模式进行多次转换以提高准确性。
    - 在设计嵌入式系统时,可以根据具体应用选择合适的存储容量,平衡成本与性能。

    兼容性和支持


    该产品与其他标准电子元器件和设备兼容。瑞萨电子提供了完善的文档和支持,包括开发工具、参考设计和客户支持,帮助开发者快速上手和解决问题。

    常见问题与解决方案


    问题1:如何切换不同的低功耗模式?
    解决方案:通过软件设置相应的寄存器,可以切换到不同的低功耗模式,具体步骤可参考产品手册。
    问题2:如何配置ADC模块的采样率?
    解决方案:通过编程ADC寄存器来设定所需的采样率,详细配置方法请参阅产品手册。

    总结和推荐


    RX111系列MCU凭借其强大的处理能力、丰富的片上资源和低功耗特性,非常适合需要高性能和可靠性的应用场合。强烈推荐给正在寻找高性能、低成本解决方案的设计者和开发者。如果您需要一款稳定可靠且易于开发的32位MCU,RX111将是您的理想选择。

R5F51113ADLM#GA参数

参数
包装方式 托盘

R5F51113ADLM#GA厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F51113ADLM#GA数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RENESAS ELECTRONICS R5F51113ADLM#GA R5F51113ADLM#GA数据手册

R5F51113ADLM#GA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3920+ $ 1.573 ¥ 13.1346
7840+ $ 1.573 ¥ 13.1346
11760+ $ 1.573 ¥ 13.1346
库存: 10000
起订量: 3920 增量: 3920
交货地:
最小起订量为:3920
合计: ¥ 51487.63
直接购买
加入购物车
