R5F523E5NDFN#10

产品分类:
产品描述:
供应商型号: Q-R5F523E5NDFN#10
供应商: 期货订购
标准整包数: 952

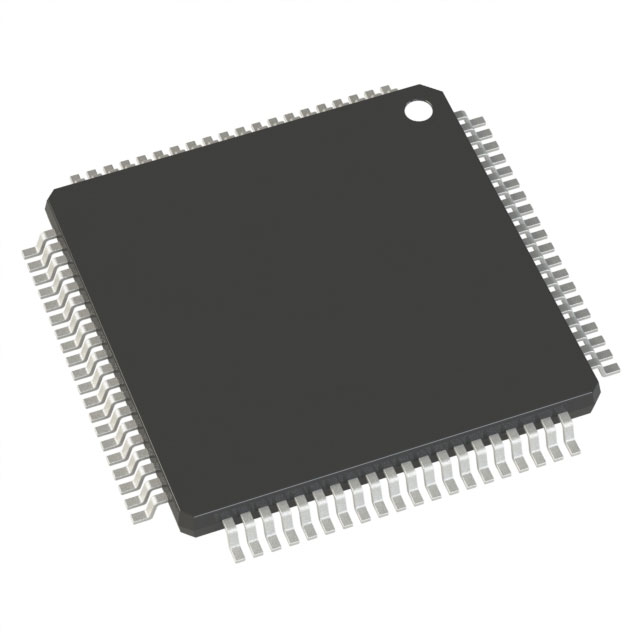

RENESAS ELECTRONICS  R5F523E5NDFN#10

R5F523E5NDFN#10概述


    产品简介


    本产品是瑞萨电子推出的RX23E-B系列32位MCU,专为工业和消费类设备设计。该系列MCU集成了一个高性能的32位RXv2 CPU核心,具备64 DMIPS的运算能力,最高运行频率可达32 MHz。此外,还配备了增强型DSP指令集、浮点运算单元(FPU)、高速中断处理功能及内置闪存和SRAM。此系列产品提供多种封装选择,如PLQP0100KB-B、PLQP0080KB-B等,适用于广泛的工业控制、传感器接口及通用嵌入式系统。

    技术参数


    - 处理器核心:32位RXv2 CPU
    - 主频:最高32 MHz
    - 内存:128 Kbyte或256 Kbyte闪存,16 Kbyte或32 Kbyte SRAM
    - 数据存储:8 Kbyte数据闪存
    - 工作电压:1.8 V至5.5 V
    - 数据转换器:24位Delta-Sigma ADC(高精度、低漂移);12位ADC(每通道1.4 μs内完成转换)
    - 温度范围:-40°C 至 +85°C 或 -40°C 至 +105°C
    - 通讯接口:多达8个通信功能,包括CAN、I2C、SPI等
    - 模拟前端:电压参考、内部温度传感器、低侧开关等

    产品特点和优势


    该MCU的最大特点是其强大的处理器核心和丰富的外设功能。它采用32位RXv2架构,运行频率高达32 MHz,支持FPU和DSP扩展指令,使得其在处理复杂运算时表现出色。集成的Delta-Sigma ADC具有高精度和低漂移特性,适合精密测量场合。此外,其丰富的通信接口使其易于连接其他设备,提高系统的可扩展性。总体来看,这些特点使其在工业自动化和智能控制系统中展现出显著的优势。

    应用案例和使用建议


    案例一:工业自动化控制
    - 应用:在工厂自动化流水线中,用于监测和控制电机速度及位置。
    - 建议:结合该MCU的高精度ADC和PWM输出功能,可以实现精准的速度和位置控制,提高生产效率。
    案例二:智能家居系统
    - 应用:作为智能家居网关的一部分,负责收集并处理各种传感器数据。
    - 建议:利用MCU丰富的通信接口(如I2C、SPI),可以轻松实现与各种传感器设备的数据交换,确保家庭安全和舒适度。

    兼容性和支持


    该产品与瑞萨电子现有的开发工具和软件库高度兼容,有助于简化开发流程。同时,厂商提供全面的技术支持服务,包括软件开发包、参考设计文档以及在线技术支持等,便于用户快速上手和解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 主频不稳定 | 检查电源输入是否稳定,重新配置时钟源 |
    | 程序下载失败 | 确认编程器设置正确,检查目标芯片供电是否正常 |
    | 温度传感器读数异常 | 验证外部电路连接无误,校准传感器 |

    总结和推荐


    综上所述,RX23E-B系列MCU凭借其强大的计算能力和多样化的接口支持,在工业和消费电子产品中表现卓越。无论是在高精度测量还是复杂系统控制方面,该系列MCU都能提供可靠的解决方案。因此,我们强烈推荐此款产品给需要高性能MCU的工程师和开发者。

R5F523E5NDFN#10参数

参数
包装方式 托盘

R5F523E5NDFN#10厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F523E5NDFN#10数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RENESAS ELECTRONICS R5F523E5NDFN#10 R5F523E5NDFN#10数据手册

R5F523E5NDFN#10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
952+ $ 8.657 ¥ 72.286
1904+ $ 8.657 ¥ 72.286
2856+ $ 8.657 ¥ 72.286
库存: 10000
起订量: 952 增量: 952
交货地:
最小起订量为:952
合计: ¥ 68816.27
