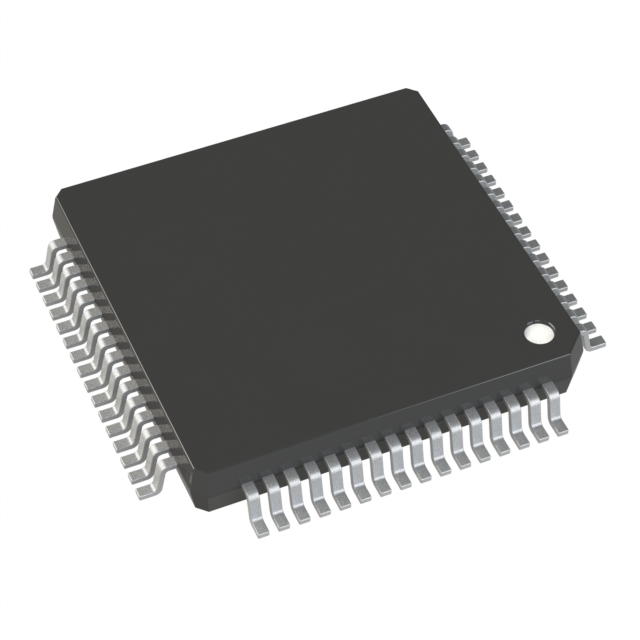

R5F104LHAFB#70

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 20KB FLASH 192KB LVD,POR,PWM,WDT 内部,外部 52 CSI,I2C,LINbus,UART,USART 8 x 8 16bit RL78 贴片安装
供应商型号: Q-R5F104LHAFB#70
供应商: 期货订购
标准整包数: 800
RENESAS ELECTRONICS 微控制器(MCU) R5F104LHAFB#70

R5F104LHAFB#70概述


    产品简介


    RL78/G14 系列微控制器(MCU) 是瑞萨电子(Renesas)推出的一款高性能、低功耗的通用微控制器,适用于广泛的消费级和工业级应用。该系列MCU以其卓越的低功耗性能(在HALT模式下仅需66 μA/MHz,在STOP模式和SNOOZE模式下为0.60 μA)而闻名,可以在1.6V至5.5V的电压范围内运行。此外,RL78/G14系列配备了多种通信接口、定时器和其他外设,使其在各类应用中表现出色。

    技术参数


    - 工作电压范围:1.6V 至 5.5V
    - 存储容量:
    - 代码闪存:16 KB 至 512 KB
    - 数据闪存:4 KB 和 8 KB
    - 时钟频率:最高可达64 MHz
    - 休眠模式电流消耗:66 μA/MHz
    - 停止模式电流消耗:0.60 μA
    - 环境温度范围:
    - 消费级:-40°C 至 +85°C
    - 工业级:-40°C 至 +85°C 或 -40°C 至 +105°C
    - 供电电压检测:内置电压检测电路,提供从1.8V到5.5V的14个级别的中断和复位选择

    产品特点和优势


    1. 超低功耗:该系列MCU在HALT模式下的电流消耗仅为66 μA/MHz,STOP模式和SNOOZE模式的电流消耗更小,这使得它特别适合电池驱动的应用。
    2. 灵活的存储选项:代码闪存容量从16 KB到512 KB不等,数据闪存容量为4 KB和8 KB,满足不同应用的需求。
    3. 丰富的外设配置:集成高速串行接口(SPI)、UART/LIN、I2C、多通道定时器、ADC、DAC和比较器等多种外设,可简化系统设计。
    4. 强大的处理能力:RL78 CPU核心支持复杂的数学运算指令,包括乘法、除法和累加运算,处理速度最高可达32 MHz。
    5. 可靠的数据安全:代码闪存支持块锁定功能,防止意外擦除和重写,确保程序的安全性。

    应用案例和使用建议


    应用案例:
    - 智能家居设备:利用其低功耗和多样化的通信接口,可以用于家庭自动化设备,如智能插座、温控器等。
    - 工业控制设备:在工业环境中,该MCU的高可靠性使其适用于各种传感器、执行器和控制系统。
    - 便携式医疗设备:其低功耗特性使它成为电池驱动医疗设备的理想选择,如血糖仪、心率监测器等。
    使用建议:
    - 在开发过程中,应充分利用该MCU的DTC(数据传输控制器)和ELC(事件链接控制器),以提高系统的效率和实时响应能力。
    - 对于需要大量数据存储的应用,可以选择配备大容量代码闪存的型号,例如512 KB的产品。
    - 为了确保系统的稳定性和可靠性,应充分测试和验证所有外围设备的功能。

    兼容性和支持


    该系列产品提供了多种封装选项,适用于不同的应用场景。封装类型包括HWQFN、WFLGA、FLGA、LQFP和LFQFP等。瑞萨电子提供了详细的文档和支持服务,帮助用户更好地理解和使用这些MCU。

    常见问题与解决方案


    1. 问题:如何配置MCU的内部振荡器?
    - 解决方案:参阅数据手册的章节“内部振荡器设置”,按照步骤进行配置即可。
    2. 问题:如何实现数据闪存的读写操作?
    - 解决方案:通过查询数据手册中的“数据闪存操作”部分,可以找到具体的操作流程和编程示例。
    3. 问题:如何处理电压检测电路的问题?
    - 解决方案:检查电压检测电路的连接是否正确,确认外部电源是否符合规定的电压范围。如果仍然存在问题,参考数据手册中的“电压检测电路”部分进行进一步排查。

    总结和推荐


    总结:
    - RL78/G14系列MCU具有出色的低功耗特性、丰富的外设和强大的处理能力,能够满足广泛的应用需求。
    - 其代码闪存容量可选范围广,数据安全性和稳定性表现优异,非常适合对能耗要求高的应用场合。
    推荐:
    - 鉴于其卓越的性能和广泛的适用性,我们强烈推荐RL78/G14系列MCU给寻求高效、可靠和低成本解决方案的设计工程师和开发团队。

R5F104LHAFB#70参数

参数
接口类型 CSI,I2C,LINbus,UART,USART
EEPROM大小 8 x 8
RAM大小 20KB
数据总线宽度 16bit
内核数 -
最大时钟频率 -
振荡器类型 内部,外部
程序存储器大小 192KB
最大工作供电电压 -
I/O数量 52
数据转换器 -
程序存储器类型 FLASH
核心处理器 RL78
最小工作供电电压 -
速度 32MHz
外设 LVD,POR,PWM,WDT
电压-电源(Vcc/Vdd) 1.6V~5.5V
安装方式 贴片安装
包装方式 托盘
