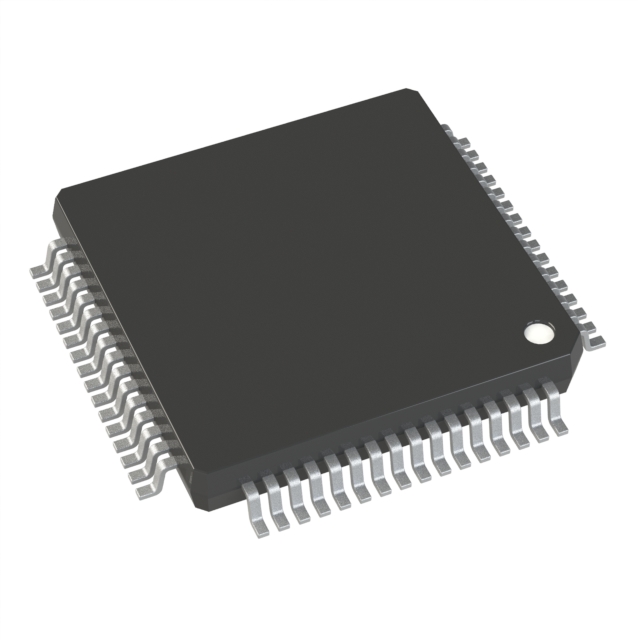

R5F523E6MGFM#50

产品分类:
产品描述:
供应商型号: Q-R5F523E6MGFM#50
供应商: 期货订购
标准整包数: 1500
RENESAS ELECTRONICS  R5F523E6MGFM#50

R5F523E6MGFM#50概述


    产品简介


    本产品属于瑞萨电子(Renesas)的RX23E-B系列,是一款专为工业和消费电子产品设计的高性能32位微控制器(MCU)。它具备强大的32位RXv2 CPU核心,拥有高达32 MHz的工作频率,能提供64 DMIPS的处理能力。同时,内置的浮点运算单元(FPU)、高精度模拟前端(AFE)及多种通信接口,使其成为广泛应用的理想选择,包括工业自动化、医疗设备、智能家居等领域。

    技术参数


    - 主频: 最大32 MHz
    - CPU核心: 32位RXv2 CPU
    - 闪存容量: 128 KB / 256 KB
    - SRAM容量: 16 KB / 32 KB
    - 数据闪存: 8 KB
    - 供电电压范围: 1.8 V至5.5 V
    - 低功耗模式: 三种,包括软件待机状态下的低功耗计时器(LPT)
    - 通信接口: 包括CAN、SCI、I2C、RSPI等多种协议支持
    - 模拟功能: 包含一个24位delta-sigma ADC和一个16位DAC,以及一系列高精度模拟组件
    - 温度范围: 工作温度范围可达-40°C至+85°C

    产品特点和优势


    RX23E-B系列MCU的最大亮点在于其卓越的处理能力和丰富的内置功能。首先,其搭载的32位RXv2 CPU能够实现高达64 DMIPS的处理能力,支持浮点运算和高速ADC转换,非常适合需要高性能计算的应用场景。此外,集成的数据闪存能够满足频繁读写的需求,而多种通信接口则使得产品可以轻松接入各种网络环境。特别是其24位delta-sigma ADC,可以实现高达125 kSPS的数据采集率,显著提升了测量精度和速度。

    应用案例和使用建议


    RX23E-B系列广泛应用于工业控制、家庭自动化和医疗健康等领域。例如,在工业自动化中,其精准的传感器数据采集能力和快速的数据处理能力,可以有效提高生产效率和产品质量。在医疗健康领域,如血糖监测设备,其低漂移的电压参考源和高精度ADC能够确保数据的准确性和可靠性。使用建议方面,建议结合其低功耗特性,在不牺牲性能的前提下尽量降低能耗;在设计系统时,充分利用其多通道通信接口以实现复杂的数据交互需求。

    兼容性和支持


    该系列产品提供多种封装形式(如PLQP、PWQN等),确保了良好的物理兼容性。瑞萨电子还提供了全面的技术文档和支持服务,包括详细的开发工具和软件库,帮助开发者更快地完成项目开发和调试。

    常见问题与解决方案


    1. 问题: 在高温环境下,ADC数据准确性降低。
    - 解决方案: 确保系统良好散热,或者选择带温度补偿功能的ADC配置。
    2. 问题: 无法正确识别外部输入信号。
    - 解决方案: 检查信号电平是否符合MCU的输入标准,调整外部电路以匹配MCU的输入要求。
    3. 问题: MCU复位后,部分配置丢失。
    - 解决方案: 检查并设置正确的电源管理和复位控制逻辑。

    总结和推荐


    总体而言,RX23E-B系列MCU凭借其强大的处理能力、丰富的内置功能和广泛的适用性,在工业控制、医疗健康等多个领域都表现出色。对于需要高性能、高精度和高可靠性的应用场景,推荐选用该系列MCU。其出色的兼容性、丰富的发展支持和灵活的封装选项,使该产品成为众多应用的理想选择。

R5F523E6MGFM#50参数

参数
包装方式 卷带包装

R5F523E6MGFM#50厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F523E6MGFM#50数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RENESAS ELECTRONICS R5F523E6MGFM#50 R5F523E6MGFM#50数据手册

R5F523E6MGFM#50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 9.636 ¥ 80.4606
3000+ $ 9.636 ¥ 80.4606
4500+ $ 9.636 ¥ 80.4606
库存: 10000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 120690.9
