F2970EVBI

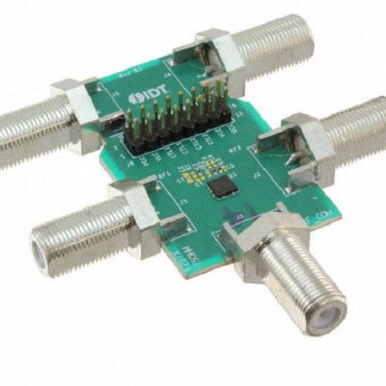

产品描述: 瑞萨电子 单刀双掷开关评估套件, 评估板, 5 → 3000MHz, 用于单刀双掷射频开关
供应商型号: 4099854
供应商: element14
标准整包数: 1
RENESAS ELECTRONICS 评估、开发板开发工具 F2970EVBI

F2970EVBI概述


    产品简介


    F2970 SP2T RF开关
    类型:
    F2970是一款适用于多种射频应用的75欧姆吸收型单刀双掷(SP2T)射频开关。
    主要功能:
    - 高可靠性、低插入损耗
    - 宽频带性能,频率范围覆盖5 MHz至3000 MHz
    - 单电源供电,支持3.3V逻辑控制
    - 在未选通端口提供75欧姆的终端电阻
    - 高隔离度和出色的线性度
    - 扩展的工作温度范围:-40°C 至 +105°C
    应用领域:
    - 电缆系统
    - 电视广播及宽带应用
    - 测试设备
    - 分配放大器
    - 数字电视调谐器输入选择
    - 数字视频录像机(DVR)、个人录像机(PVR)和机顶盒

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 2.7 | 3.6 V |
    | 操作温度范围 | -40 +105 | °C |
    | 射频频率范围 | 5 3000 | MHz |
    | 输入功率(连续) 30 | dBm |
    | 最大输入峰值功率 26 | dBm |
    | 最大关断时间 | 2.7 µs |
    | 最高结温 140 | °C |
    | 存储温度范围 | -65 150 | °C |
    | 最大逻辑输入高电平 | 0.7 VDD | V |
    | 最大逻辑输入低电平 | -0.3 | 0.3 | VDD | V |
    | 插入损耗(典型值) | 0.32 0.57 | dB |
    | 隔离度(典型值) 70 dB |
    | 线性度(IIP3典型值) 63 dBm |

    产品特点和优势


    独特功能和优势:
    - 低插入损耗(最高0.32 dB)
    - 高隔离度(最高70 dB)
    - 出色的线性度(IIP3达到63 dBm)
    - 扩展工作温度范围(-40°C 至 +105°C)
    市场竞争力:
    F2970在宽带射频应用方面表现出色,尤其适合CATV市场,能承受高功率并提供高隔离度。

    应用案例和使用建议


    应用场景:
    - 用于前端处理、光纤/混合光纤同轴分配节点、分配放大器、切换矩阵、数字电视调谐器输入选择、DVR/PVR及机顶盒。
    - 作为CATV测试设备的一部分,例如信号分析仪。
    使用建议:
    - 控制引脚需要外部耦合电容以实现良好的阻抗匹配。
    - 在控制信号完整性有顾虑时,可参考提供的控制引脚接口电路。
    - 建议采用推荐的陆图案设计进行布局,确保良好的热耗散和电气性能。

    兼容性和支持


    兼容性:
    F2970适用于广泛的CATV和宽带应用,并且具有一定的通用性,能够适应不同的系统要求。
    支持和维护:
    制造商提供详尽的技术文档和评估套件,方便用户快速熟悉并开始应用开发。此外,技术支持团队可以解答用户关于产品应用和技术规格的各种疑问。

    常见问题与解决方案


    问题1:逻辑控制信号完整性问题
    - 解决方案: 使用推荐的控制引脚接口电路,以确保信号质量和稳定性。
    问题2:温度超出规定范围导致的性能下降
    - 解决方案: 保持操作温度在规定的范围内(-40°C 至 +105°C),必要时采取散热措施。
    问题3:输入信号过载
    - 解决方案: 遵守最大输入功率限制,避免信号超过规定的安全范围。

    总结和推荐


    总体评估:
    F2970 SP2T RF开关以其低插入损耗、高隔离度和出色的线性度,特别是在宽频带范围内的卓越性能,在CATV及宽带应用中展现出显著优势。它的高可靠性、扩展工作温度范围以及易集成的特点使其成为市场上一款非常有竞争力的产品。
    推荐意见:
    鉴于其优异的性能和广泛应用前景,强烈推荐在相关项目中采用F2970 SP2T RF开关。此产品不仅能满足当前需求,还能为未来的拓展提供坚实的基础。

F2970EVBI参数

参数
应用等级 工业级
零件状态 在售
包装方式 盒装

F2970EVBI厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
