DG411DJ

产品分类: 其他接口芯片

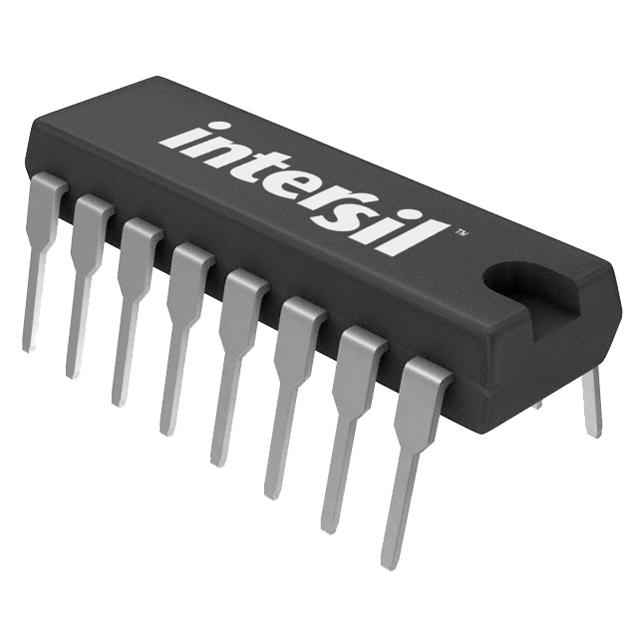

产品描述: Analog Switch Quad SPST 16-Pin PDIP
供应商型号: DG411DJ-ND
供应商: Digi-Key
标准整包数: 1

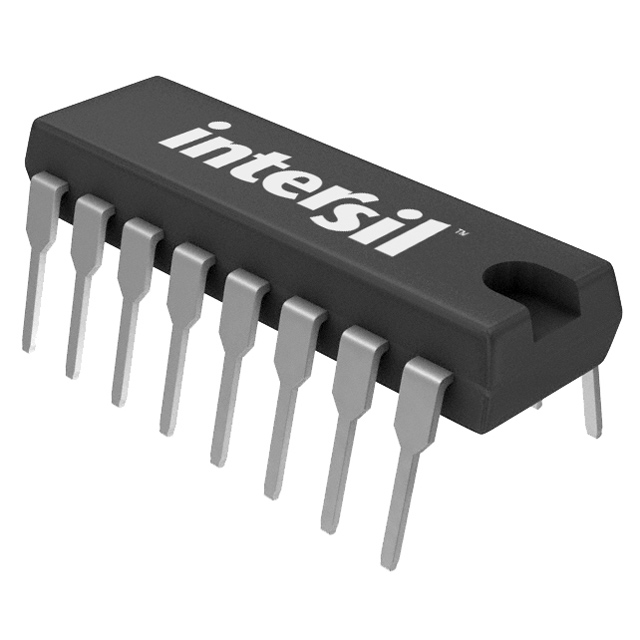

RENESAS ELECTRONICS 其他接口芯片 DG411DJ

DG411DJ概述

    DG411, DG412, DG413 Monolithic Quad SPST, CMOS Analog Switches

    1. 产品简介


    DG411, DG412, 和 DG413系列是CMOS模拟开关,它们是流行的DG211和DG212系列设备的直接替换品。每个设备包含四个独立的单极双掷(SPST)模拟开关,并且支持TTL和CMOS兼容数字输入。这些开关广泛应用于音频切换、电池驱动系统、数据采集、高可靠性系统、采样保持电路、通信系统及自动测试设备等领域。

    2. 技术参数


    - 低导通电阻: 最大35Ω。
    - 低功耗消耗: 最大35μW。
    - 快速开关动作:
    - 开启时间(tON): 最大175ns
    - 关闭时间(tOFF): 最大145ns
    - 低电荷注入
    - 与DG211, DG212兼容
    - 与TTL和CMOS兼容
    - 供电方式:
    - 单电源范围:+5V到+44V
    - 分裂电源范围:±5V到±20V
    - 最高电压范围: 44V,可以控制最大40VP-P信号。

    3. 产品特点和优势


    - 卓越的性能: 具有低导通电阻(最大35Ω)和快的开关速度(tON<175ns,tOFF<145ns),有助于提高系统的性能。
    - 优化的设计: 采用高电压硅栅工艺,显著减少了闩锁效应,并简化了采样保持应用。
    - 多模式操作: 支持单电源或分裂电源操作,适用性广泛。
    - 环保材料: 提供无铅版本(Pb-Free Plus Anneal),符合RoHS标准。

    4. 应用案例和使用建议


    - 音频切换: 利用低导通电阻和高速切换能力,可确保音频信号无失真传输。
    - 数据采集: 减少电荷注入干扰,适用于精密的数据采集系统。
    - 通信系统: 双向信号传输,确保信号稳定和可靠。
    使用建议:
    - 在音频切换中,确保电源电压设置正确以避免失真。
    - 在高精度的数据采集系统中,使用时要注意外部电容的影响。

    5. 兼容性和支持


    DG411, DG412, DG413系列均支持单电源和分立电源操作,与TTL和CMOS兼容。供应商提供全面的技术支持,包括产品文档、在线工具和专业咨询服务。

    6. 常见问题与解决方案


    - 问题: 如何减少开关导通电阻?
    - 解决方案: 确保电源电压和输入信号正确配置,并使用适当的外围元件如电容来优化信号传输。
    - 问题: 电荷注入如何影响信号质量?
    - 解决方案: 使用低功耗和低电荷注入的器件,并在设计中加入滤波电路以减少噪声。

    7. 总结和推荐


    DG411, DG412, DG413系列具备高性能、多功能性和高可靠性等特点,在多个应用领域表现优异。其优秀的导通电阻和快速切换速度使其成为许多高端应用的理想选择。强烈推荐使用这些开关以实现最佳的系统性能和稳定性。

DG411DJ参数

参数
19.68mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 PDIP-16
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装
