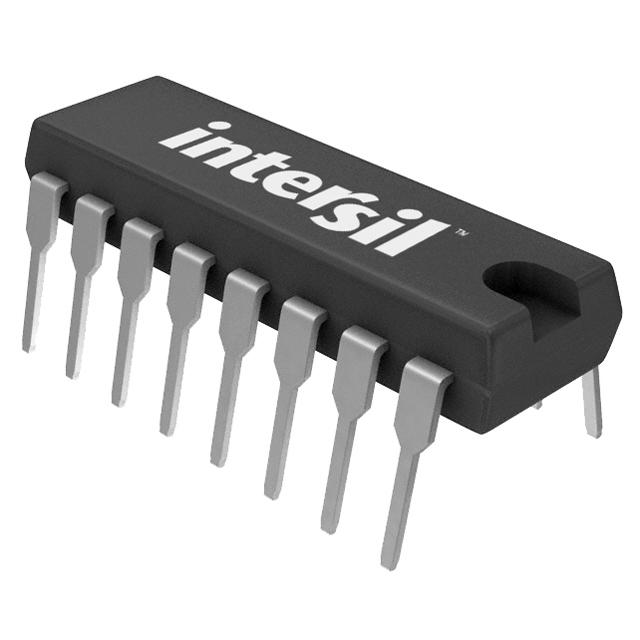

DG442DJZ

产品分类: 其他接口芯片
产品描述: Analog Switch Quad SPST 16-Pin PDIP Tube
供应商型号: CY-DG442DJZ
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 其他接口芯片 DG442DJZ

DG442DJZ概述

    DG441 和 DG442 单极单掷模拟开关

    1. 产品简介


    DG441 和 DG442 是一款由高电压硅栅工艺制造的单极双通道单极单掷(SPST)CMOS 模拟开关。它们是对广泛使用的 DG201A 和 DG202 系列器件的改进版本,具备更低的导通电阻(<85Ω)和更快的开关速度(tON < 250ns)。这些模拟开关适用于音频切换、电池操作系统、数据采集、高性能系统、采样保持电路、通信系统及自动测试设备等领域。

    2. 技术参数


    - 导通电阻(最大值):85Ω
    - 低功耗消耗:<1.6mW
    - 开关动作快速
    - tON(最大值):250ns
    - tOFF(最大值,DG441):120ns
    - 低电荷注入
    - 兼容 TTL 和 CMOS
    - 电压范围:40VP-P信号
    - 电源供应:单端、对称或非对称

    3. 产品特点和优势


    - 较低的导通电阻,使信号传输更为高效。
    - 快速的开关时间,提升了系统的响应速度。
    - 减少电荷注入,简化了采样保持应用。
    - 使用高电压硅栅工艺,防止老式 CMOS 技术的锁存效应。
    - 支持广泛的供电方式,从 +5V 到 +34V,或者对称的 ±5V 到 ±22V。

    4. 应用案例和使用建议


    - 音频切换:适用于高保真音频设备。
    - 电池操作:由于低功耗,适合便携设备。
    - 数据采集:可满足高速、低噪声要求。
    - 通信系统:确保信号的快速传递和准确采集。

    在具体应用时,可根据实际需求选择适当的供电方式。例如,在便携式设备中采用单端供电可以延长电池寿命;而在高性能系统中采用对称或非对称供电可以提高系统的稳定性和可靠性。

    5. 兼容性和支持


    DG441 和 DG442 支持多种封装形式,包括 16 引脚 PDIP、SOIC 和 TSSOP。这些封装均可通过无铅技术生产,且符合 RoHS 标准。此外,厂商提供详细的技术支持和维护服务,以帮助客户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问:如何处理电荷注入问题?
    答:减少电荷注入可以通过适当选择驱动电压来实现。例如,在采样保持应用中,通过精确控制开关的切换速度,可以显著降低电荷注入的影响。

    - 问:如何优化开关的导通电阻?
    答:可以通过降低电源电压,选择较低的导通电流,或者使用更优质的引脚连接来优化导通电阻。

    7. 总结和推荐


    综上所述,DG441 和 DG442 单极双通道单极单掷 CMOS 模拟开关具有优异的性能表现,能够在各种复杂的应用环境中提供可靠的信号处理能力。由于其广泛的应用场景和支持性,强烈推荐在相关项目中选用这款产品。

DG442DJZ参数

参数
19.68mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 PDIP-16
安装方式 通孔安装
应用等级 工业级
包装方式 散装,管装

DG442DJZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

DG442DJZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他接口芯片 RENESAS ELECTRONICS DG442DJZ DG442DJZ数据手册

DG442DJZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
